ZHCUB39A May 2023 – December 2023 DRV8328
4.4.4 電流開環負載測試
圖 4-9 至圖 4-12 顯示了 18V 直流輸入和 10ARMS、33A 繞組電流時的電機繞組電流和繞組電壓波形，以及相同條件下的熱圖像。在 15% 占空比下進行測試。
可以觀察到大電流流經器件時的電流波形和熱行為。在 18V、4A 至 5.5A 條件下，輸入功率為 72W 至 100W。
- CH1（藍色）：U 相電壓
- CH4（綠色）：U 相電流
在提供的測試條件下，使用 10ARMS 電流時，MOSFET 的最高溫度為 49.3°C。

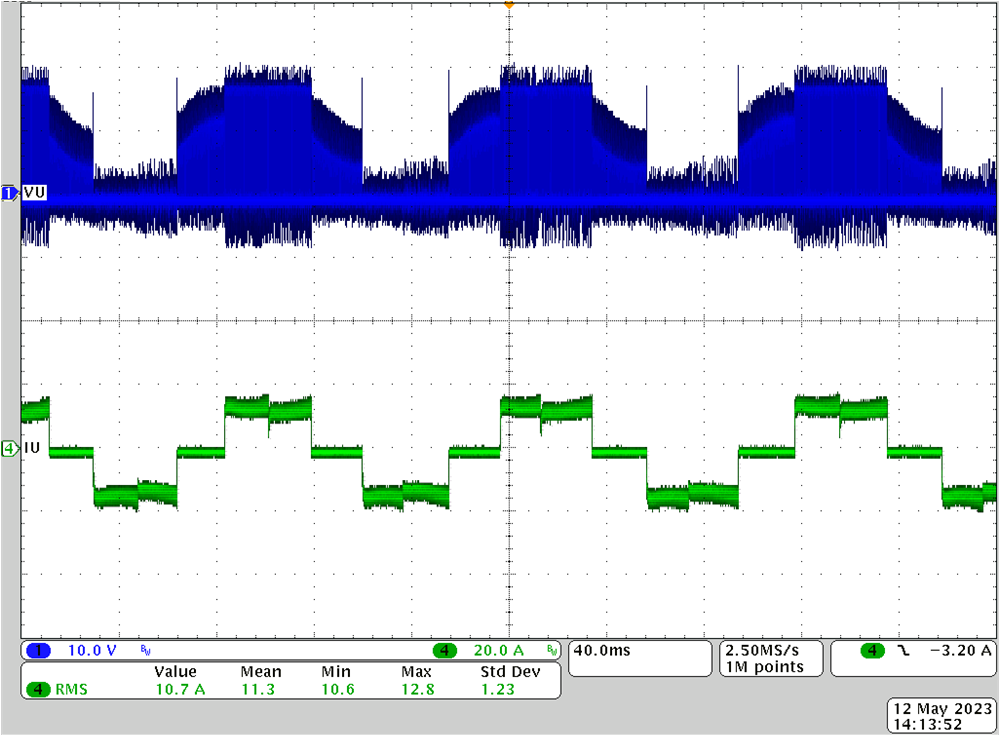

圖 4-9 18V 直流輸入、10ARMS 繞組電流、15% 占空比

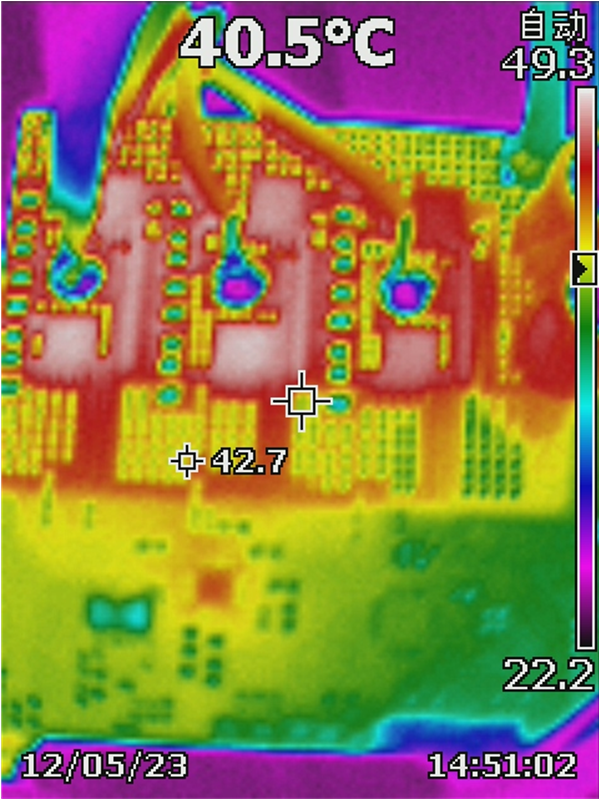

圖 4-10 10ARMS 繞組電流、15% 占空比時的熱圖像在給定的測試條件下，使用 33ARMS 電流時，MOSFET 的最高溫度為 97.1°C。

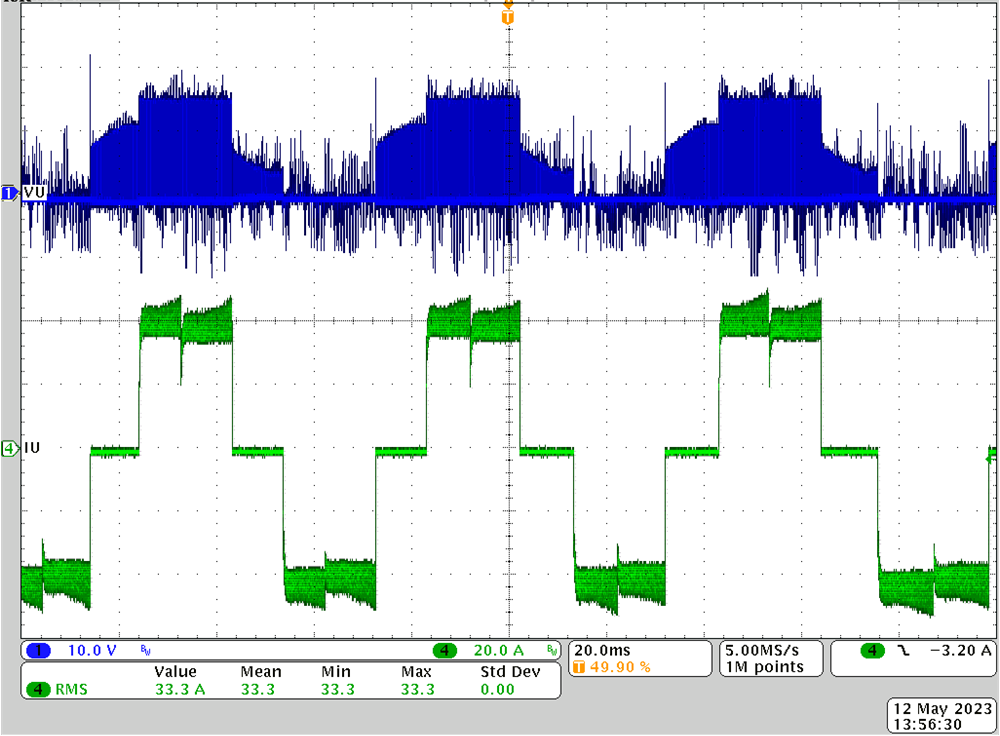

圖 4-11 18V 直流輸入、33ARMS 繞組電流、15% 占空比

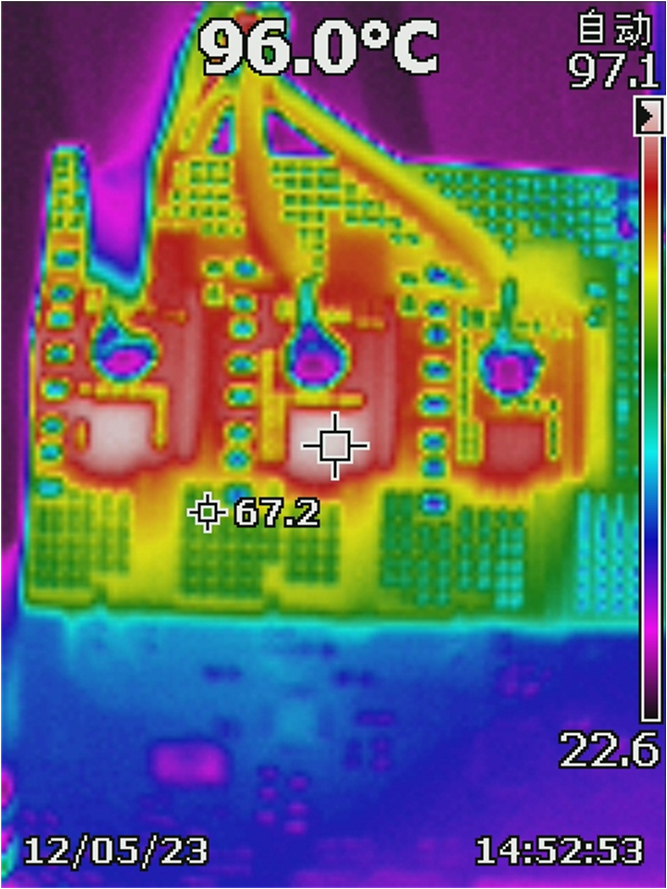

圖 4-12 33ARMS 繞組電流、15% 占空比時的熱圖像圖 4-13 展示了采用測力計的負載測試設置。

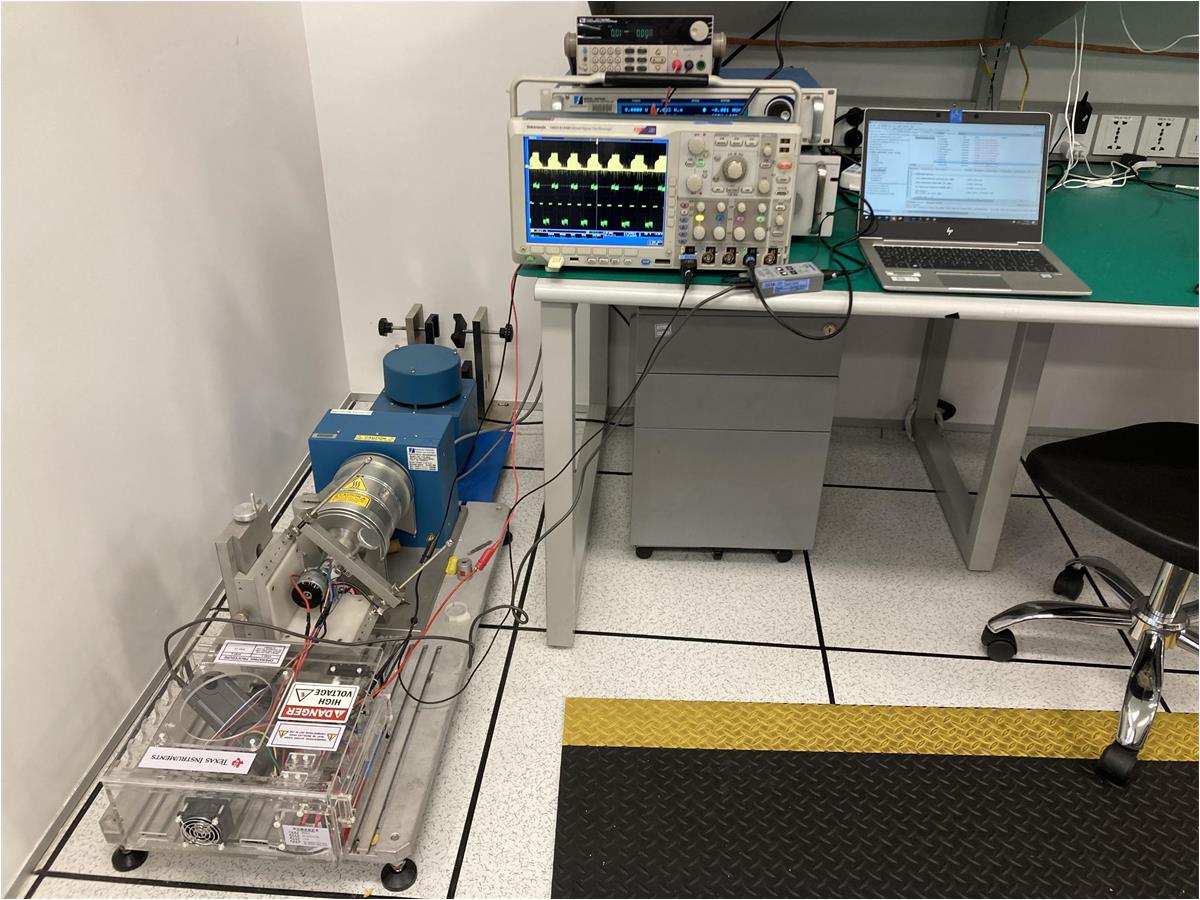

圖 4-13 負載測試設置
