4.4.2 MOSFET 開關波形

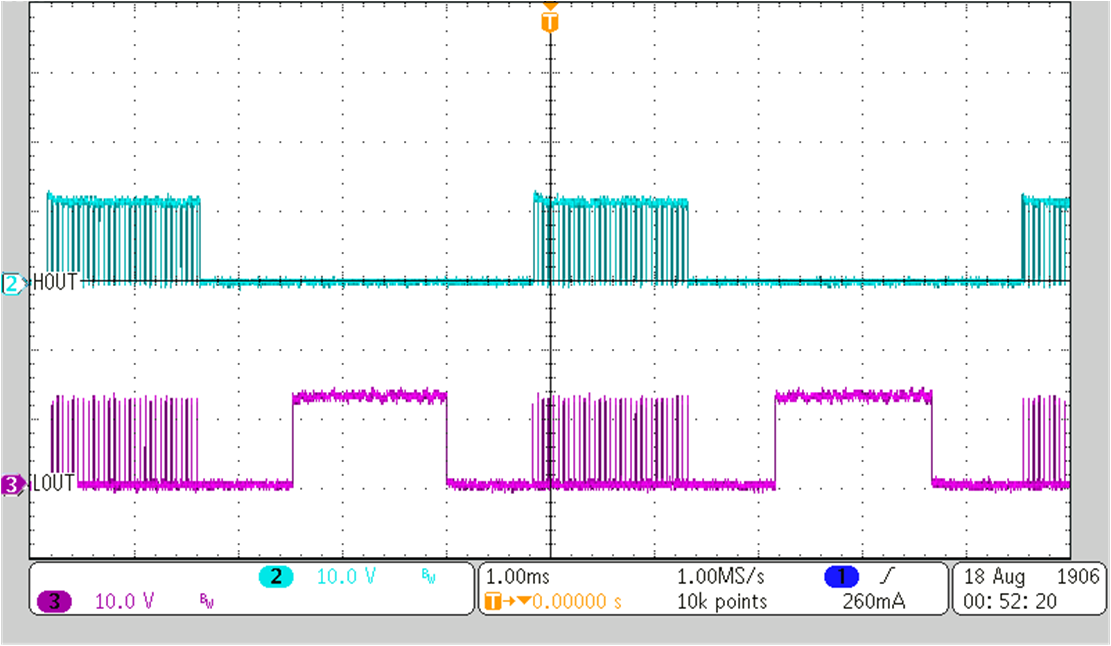

圖 4-5 顯示了 BLDC 電機梯形控制參考設計測試中使用的 PWM 方案。該控制是六步阻塞換向，其中 PWM 應用于頂部開關，而底部開關在 120° 電氣周期內的正相繞組電流期間以有源續流方式運行。底部 MOSFET 開關在 120° 電氣周期內的負相繞組電流期間持續導通。
- CH2（青色）：高側 PWM
- 通道 3（紫色）：低側 PWM
圖 4-5 由 MCU 生成的低側和高側 FET PWM圖 4-6 和圖 4-7 顯示了低側和高側 MOSFET 的 VDS 和 VGS 波形。開關波形使用每個 FET 的 10kΩ 柵極電阻器捕獲。開關波形沒有任何過壓振鈴。

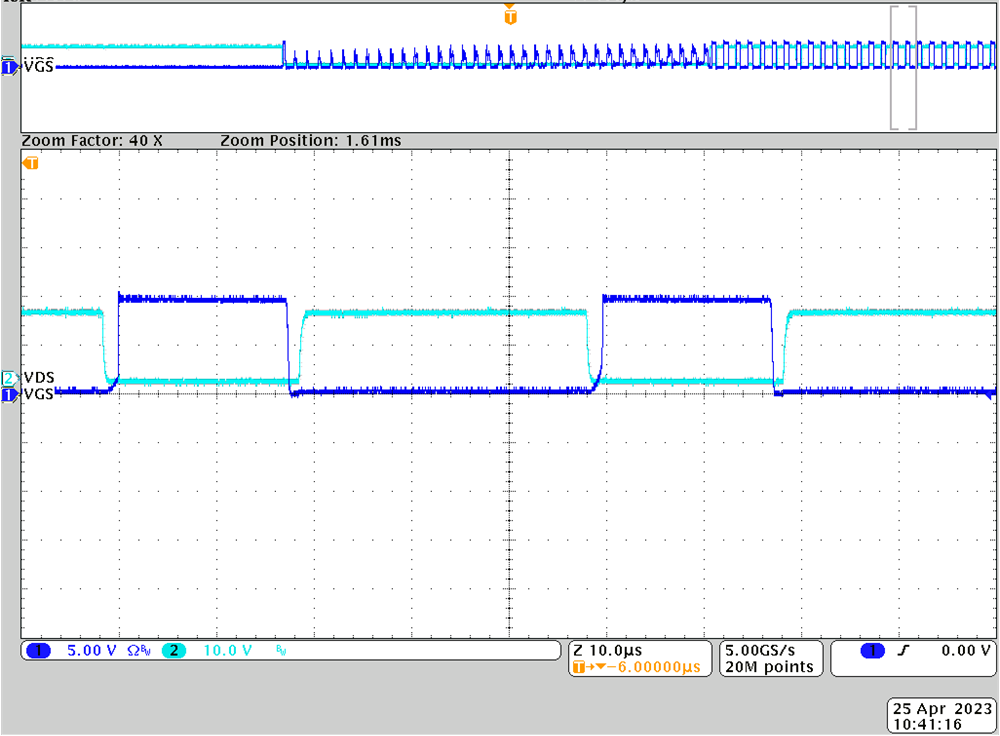

 圖 4-6 高側 VGS 和 VDS |

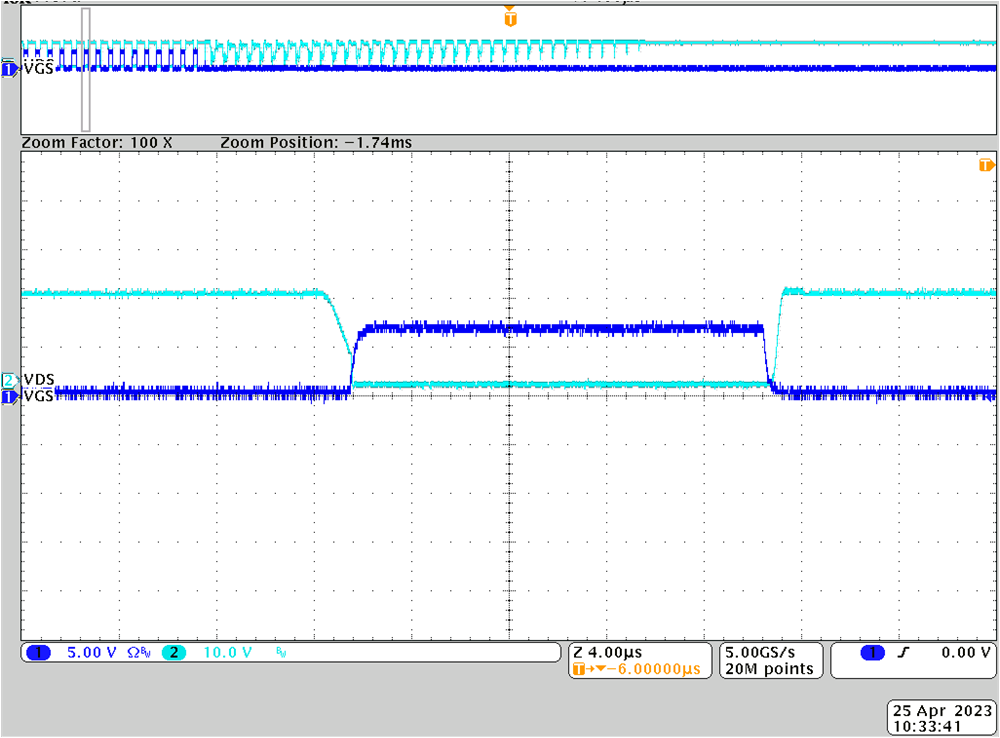

圖 4-7 低側 VGS 和 VDS |
