控制 BLDC 電機和 PTC 加熱器的電子器件

在高電壓混合動力汽車/電動汽車中，BLDC 電機和 PTC 加熱器都使用高壓電源。空調壓縮機可能需要高達 10kW 的功率，而 PTC 加熱器可能會消耗高達 5kW 的功率。

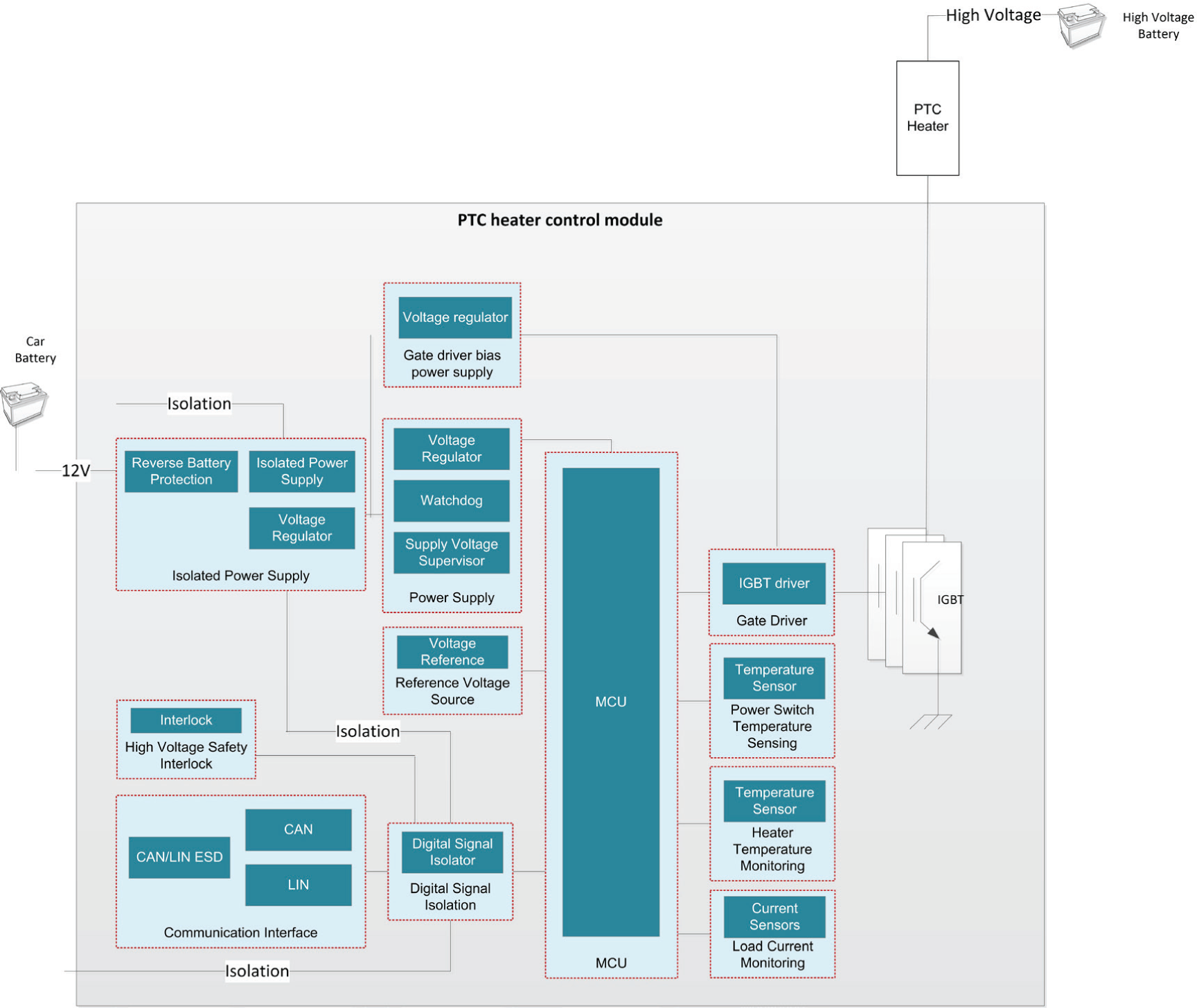

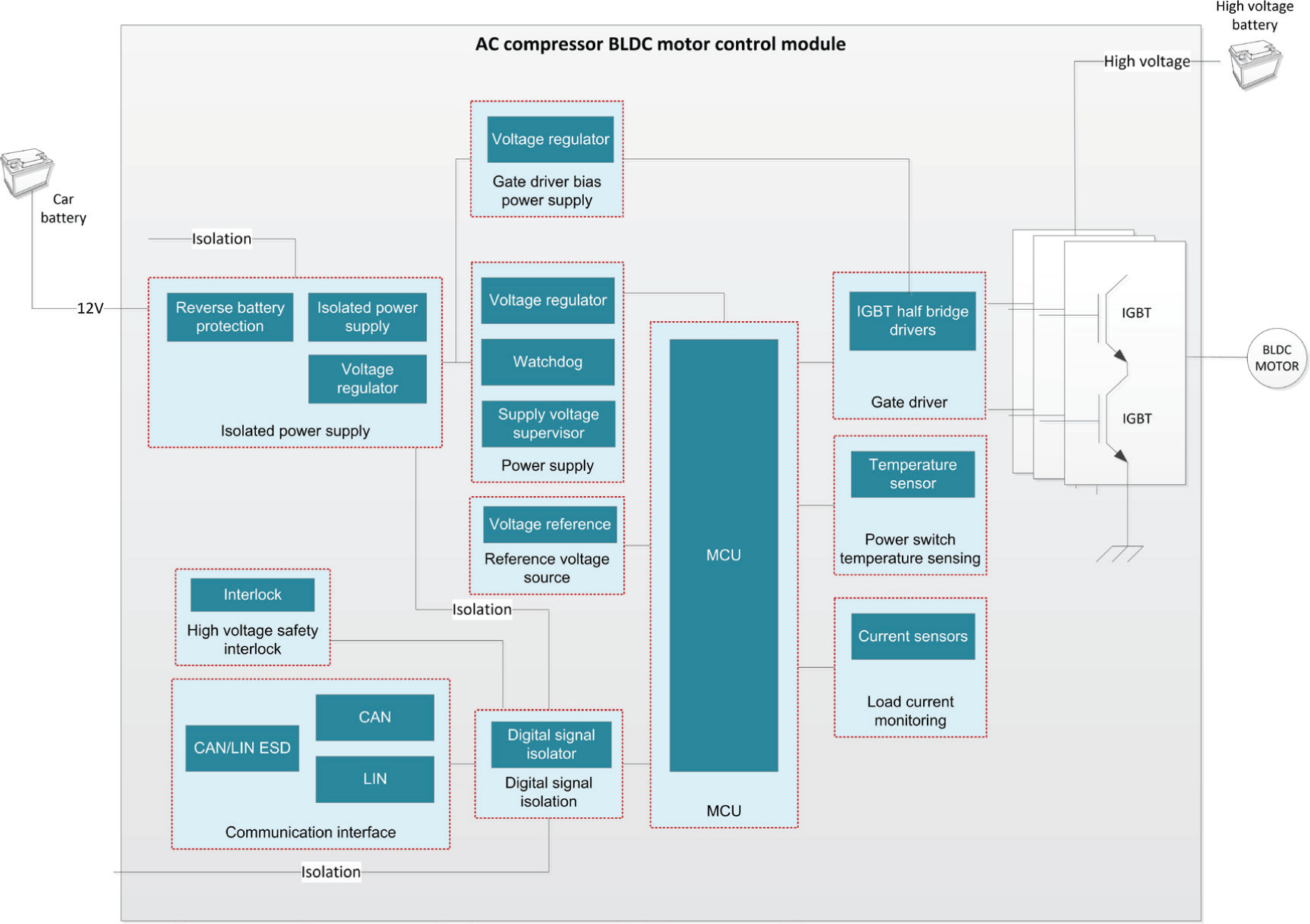

圖 3 和圖 4 分別是空調壓縮機 BLDC 控制模塊和 PTC 加熱器控制模塊的方框圖。這兩個方框圖均顯示空調壓縮機 BLDC 電機和 PTC 加熱器由高壓電池供電。此外，這些模塊都使用絕緣柵雙極型晶體管 (IGBT) 和相應的柵極驅動器來控制 BLDC 電機和 PTC 加熱器的電源。

圖 3 和圖 4 還說明了這兩個控制模塊的其余子系統之間的相似性。兩個系統均包含一個電源子系統、一個柵極驅動器偏置電源、微控制器 (MCU)、通信接口以及溫度和電流監控裝置。

這些控制模塊中使用的許多子系統（例如用于通信的收發器和用于電流測量的放大器）類似于其他加熱和冷卻控制模塊中使用的子系統。不過，電源子系統和柵極驅動器子系統是車輛加熱和冷卻系統中的這些控制模塊所獨有的。這些子系統與低壓域和高壓域相連接。

在本白皮書的稍后部分，我們將討論用于這些子系統的電路拓?fù)涞墓δ芊娇驁D。請注意，電路拓?fù)涞倪x擇必須滿足子系統功能以及系統設計要求，例如效率、功率密度和電磁干擾 (EMI)。
