柵極驅動器

您可以使用三相橋驅動器集成電路 (IC) 來驅動逆變器級的晶體管。不過，由于驅動強度較低（< 500mA），因此三相橋式驅動器解決方案通常需要額外的緩沖器來充當電流提升器。這意味著：需要額外的元件，這將轉化為額外的成本；印刷電路板 (PCB) 的尺寸會增大；由于非理想 PCB 布局產生的寄生效應，會導致整個系統面臨 EMI 風險并具有更大的傳播延遲，從而導致性能下降。

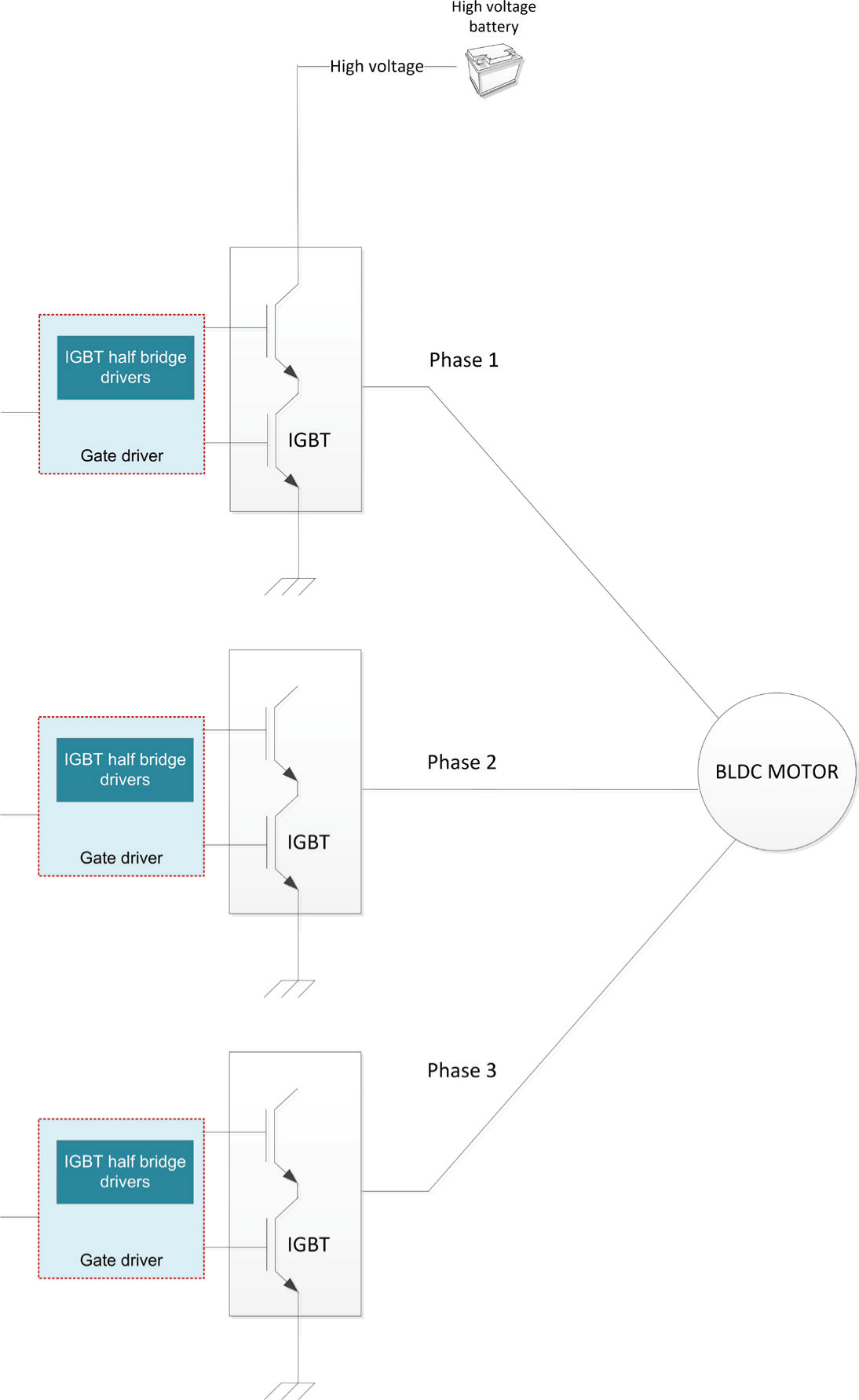

為了幫助盡可能地減小晶體管的開關損耗并降低 EMI 以提高系統效率，請考慮使用半橋柵極驅動器（如 UCC27712-Q1）來驅動逆變器級的每個相位，如圖 10 所示。

從柵極驅動器的角度而言，EMI 通常與柵極的過沖有關。圖 10 所示的半橋柵極驅動器方法有助于去除多余的元件并降低 PCB 布局的復雜性，因為您可以將驅動器放置在非?？拷w管的位置，同時還將開關節點限制在最小范圍內。這些操作將減少 EMI 挑戰。此外，半橋柵極驅動器不需要使用外部增壓級來放大柵極驅動電流，因為該 IC 可以實現大拉電流和灌電流。半橋驅動器通常可實現互鎖和死區時間功能，防止兩個輸出端同時導通并提供足夠的裕度來有效驅動晶體管，從而防止半橋擊穿。
