IWR1642 傳感器的用例/架構

IWR1642 傳感器是基于雷達的傳感器，將快速 FMCW 雷達前端與集成式 Arm R4F MCU 和 TI C674x DSP 集成，用于高級信號處理。IWR1642 雷達前端的配置取決于發射信號的配置以及射頻收發器的配置和性能、天線陣列的設計以及可用的存儲器和處理能力。該配置影響系統的關鍵性能參數，如

距離和速度分辨率、最大距離和速度以及角度分辨率。

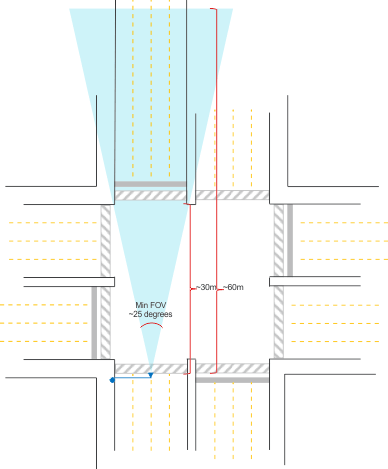

在設計交通監控用例的線性調頻脈沖配置時，首先應考慮場景的幾何形狀、方位角和仰角的視場以及所需距離。我們以一個雷達傳感器安裝在位于高處的四車道十字路口點為例。對車道、中央分離帶、人行橫道、停止線和頂部傳感器安裝座的尺寸和位置進行假設，25 度以上的方位角視場可覆蓋停止線及其附近 +60m 的道路。圖 5 所示為該示例的交通監控幾何圖。

對于該示例，假設天線方向圖為此方位角視場提供兩個發射天線和四個接收天線（用于方位角估計），而在仰角軸中，視場為較窄的 15 度，無仰角處理。

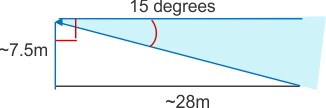

圖 6 所示為該示例的仰角幾何圖。

IWR1642 EVM 具有更寬的 120 度方位角視場，更寬的 22 度仰角視場，但是它具有足夠的天線增益，可實現 +60m 距離的車輛檢測。所以我們將 IWR1642 EVM 用作中等距離的線性調頻脈沖配置示例的基礎。

可對 IWR1642 傳感器進行配置，從而進行靈活的設計，以適應交通監控中的不同用例。確定十字路口和天線方向圖的基本幾何形狀后，考慮一些目標性能參數，并根據 IWR1642 傳感器的收發器功能對這些參數進行權衡，然后進行線性調頻脈沖設計。

特別要考慮以最大距離作為起點。讓我們來看兩個示例。一個示例針對 70m 的中等距離，并且包括發射多輸入多輸出 (MIMO) 處理，可提高角分辨率。另一個是遠距離的 185m 設計，未進行 MIMO 處理。在這兩種情況下，設置最大距離后，對距離分辨率和最大速度進行權衡，以達到更優距離分辨率，同時滿足最大

速度要求。將速度分辨率提高到內部雷達存儲器的實際限值也會提高收發器的有效范圍。通過提供用于有效速度估算的額外處理能力，可進一步提升最大線性調頻脈沖速度，從而達到最大線性調頻脈沖速度的四倍或以上。經過這一額外處理，跟蹤和速度估算值能夠遠高于車輛在高速公路上的速度。

該示例性線性調頻脈沖設計從表 2 中所示的輸入?yún)?shù)開始

將 IWR1642 EVM 天線方向圖用于中等距離示例，可以預想到小型車輛達到 70m 的線性調頻脈沖極限距離。對于遠距離示例，轎車大小的車輛會達到最多 185m 的距離（具體視車輛大小而定）。

在該示例中，中等距離線性調頻脈沖和幀設計包括對時分多路復用 MIMO 的使用。在這種情況下，兩個發射天線將按載波波長的兩倍分離，并且在幀時間段內，線性調頻脈沖傳輸在兩個天線間交替進行。因此，與不使用 MIMO 的情況相比，每個天線發出的發射信號的線性調頻脈沖重復周期倍增，脈沖數減少了一半。

這以減小直接可測量的最大速度為代價，有效地使檢測器的角度分辨率提高了一倍。如前所述，可以通過額外的信號處理來提高可測量的最大速度。

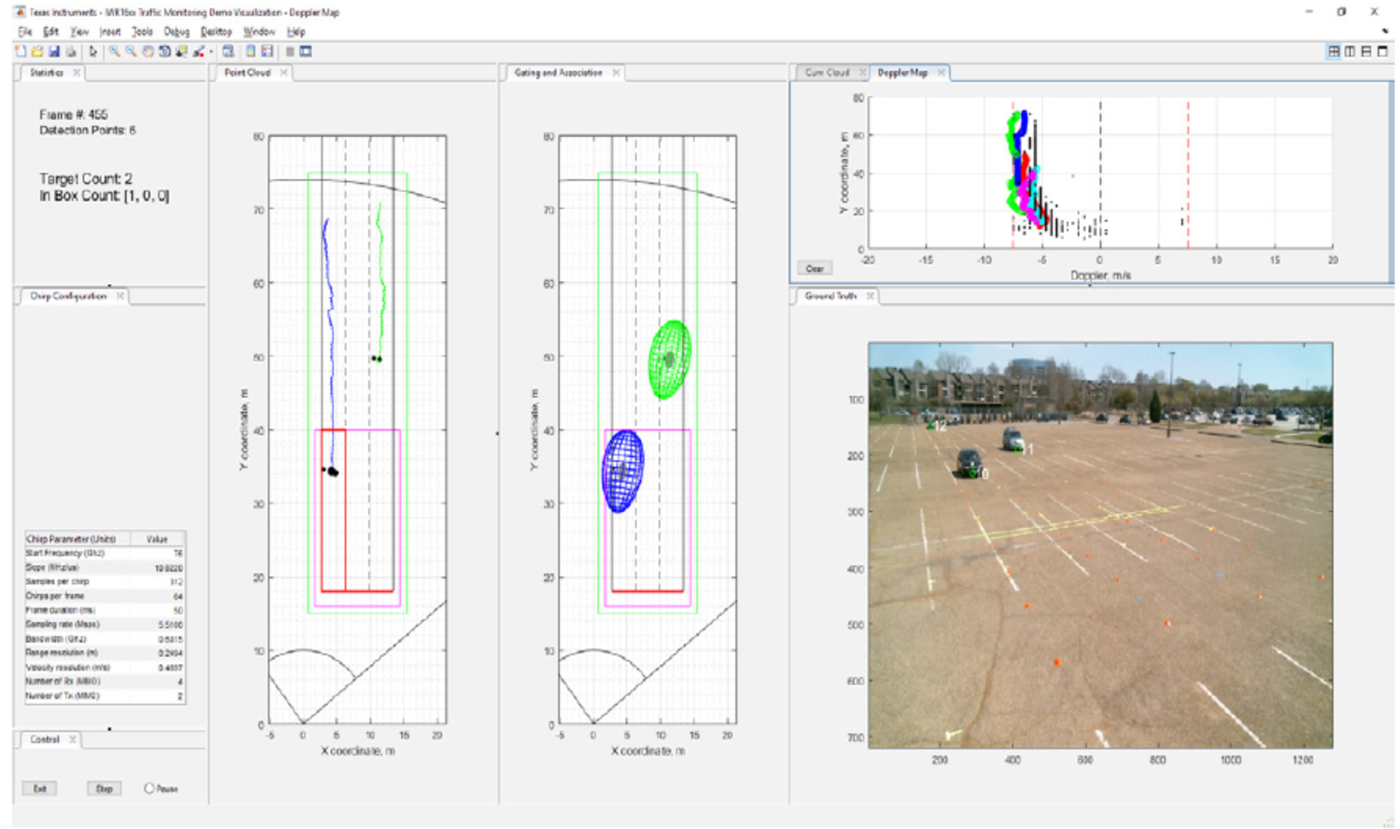

圖 7 所示為中等距離示例中針對配置的數據快照，其中兩輛車到傳感器的距離分別為剛超過 40m 和 60m。系統很容易便能檢測到這兩輛車。

IWR1642 EVM 使用此線性調頻脈沖和幀設計實現了針對交通監控的示例性處理鏈。

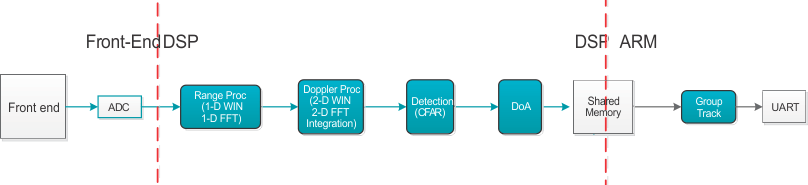

如圖 8 所示，交通監控示例的信號處理鏈由以下模塊組成，這些模塊通過在 IWR1642 傳感器的 C674x DSP 內核上執行的 DSP 代碼實現：

• 距離處理：對于每個天線，采用 1-D 窗口操作和 1-D 快速傅里葉變換 (FFT)。距離處理與幀的有效線性調頻脈沖時間交織。
• 多普勒處理：對于每個天線，進行 2D 窗口操作和 2-D FFT，然后以浮點精度對天線間的接收功率進行非相干結合。
• 距離-多普勒檢測算法：對距離-多普勒功率映射運行恒虛警率-最小單元平均 (CASO-CFAR) 加 CFAR 單元平均 (CFARCA) 檢測算法，找到距離和多普勒空間中的檢測點。
• 角度估算: 對于距離和多普勒空間中的每個檢測點，用多普勒補償重建 2D FFT 輸出。波束形成算法根據 Vmax 擴展的角度校正返回一個角度。

DSP 完成幀處理后，由距離、多普勒、角度和檢測信噪比 (SNR) 組成的結果將經過格式化并寫入共享存儲器 (L3RAM)，以便 R4F 執行高級處理。

來自低級處理層的輸入（點云數據）從共享存儲器復制而來并適合于跟蹤器接口。組跟蹤器由兩個子層實現：模塊層和單元層。一個實例模塊管理多個單元。在模塊層，您應該首先嘗試將輸入云中的每個點與跟蹤單元相關聯。不相關的點將接受分配程序的安排。在單元層面，每次跟蹤都使用已擴展的卡爾曼濾波器 (EKF) 過程來預測和估計組的屬性。R4F 隨后通過通用異步收發器 (UART) 將所有結果發送給主機以實現可視化。

表 3 列出了測量處理鏈（包括角度估算和 DSP 上的共享存儲器寫入以及之前的任務）整體每秒百萬條指令 (MIPS) 使用量的 DSP 基準數據的結果。

在 C674x DSP 中實現的低級處理鏈有兩個嚴格的最后期限：

• 線性調頻脈沖處理的最后期限，定義為給定的線性調頻脈沖應完成采集和距離處理的最晚時間。此期限為嚴格的最后期限，并使用可用裕量來估算采集期間的 DSP 負載。
• 幀處理的最后期限，定義為給定的幀應完成幀處理（多普勒、恒虛警率 (CFAR) 和到達方向 (DoA)）的最晚時間。此期限也是嚴格的最后期限，并可估算幀處理期間的 DSP 負載。

表 4 概述了在加載毫米波軟件開發工具包 (SDK) 平臺軟件和示例應用程序代碼后，DSP 可用的特定物理存儲器及其使用情況。

Arm R4F 處理輸入點云并提供目標信息所需的時間量是當前跟蹤的目標數量和接收的測量數量（輸入點云中的點數）的函數。處理時間隨跟蹤對象的數量呈線性增加。在跟蹤對象數量固定的情況下，復雜度隨輸入點數量呈線性增加。以最壞情況下每幀點數等于 250 為例，可推導出每個跟蹤對象所需的時間大約為 200μs。幀時間為 50ms 時，跟蹤 20 個目標在 4ms 內完成，這將消耗不到 10% 的中央處理單元 (CPU)。

R4F 使用緊密耦合的存儲器（256KB 的 TCMA 和 192KB 的 TCMB）。TCMA 用于程序和常量 (PROG)，而 TCMB 用于 RW 數據 (DATA)。表 5 總結了 R4F 的存儲器使用情況，其中提供了總存儲器占用空間、可用存儲器空間和存儲器利用率。
