位置和速度的測量

TI 的毫米波傳感器能夠精確地測量視場范圍內目標的距離、速度和角度。如下頁上的 圖 3 所示，這三個數據集可使感應系統獲得與其周圍環境相關的新信息。對于十字路口監控，數據集包括車輛和行人的位置、速度和車道距離。

可在所有類型的天氣下運行。

熟悉雷達應用和射頻信號傳播的人可能會知道，毫米波能夠穿透煙、霧、雨等不利的天氣條件并進行感應。這種

功能使毫米波傳感器這類解決方案能夠在不受控制的可變環境中進行穩健且一致的室外感應。

在更大范圍內檢測高速目標

TI 的毫米波傳感器使用 77GHz 范圍內的快速調頻連續波雷達（快速 FMCW），其組合與傳統雷達系統相比具有多種優勢。

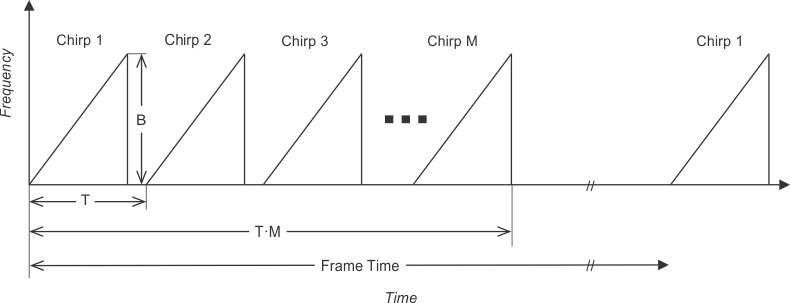

快速 FMCW 雷達涉及發射線性調頻脈沖的設計，其中雷達信號的掃描頻率為每個線性調頻脈沖的起始頻率到停止頻率。在 圖 4 所示的示例中，掃描是從低

頻到高頻進行的。在最簡單的設計中，一幀由多個線性調頻脈沖組成，這些脈沖具有重復多次的相同配置，并且每次重復前有一段空閑期。

發射信號從發射天線發出并在遇到各種目標后回來。接收信號通過接收天線陣列收集，并與發射信號混合形成去調頻信號，該信號經濾波、采樣和進一步處理后可檢測場景中的目標。

IWR1642 傳感器支持的斜坡斜率較大，可重復實現快速線性調頻脈沖，因而可測量較大的最大速度。采用 11MHz/μs 的典型斜坡斜率配置，可在幾十微秒內多次重復線性調頻脈沖。這使直接目標速度測量值能夠達到 100kph 以上。額外的 DSP 處理可將最大速度再提高 3 倍到 4 倍，從而跟蹤超過 300kph 的最大目標速度，使 IWR1642 傳感器適用于高速移動交通場景，例如高速公路和入口匝道周圍。

通過結合天線設計和射頻線性調頻脈沖配置，77GHz 雷達系統可輕松檢測目標，例如距離傳感器 150m 或更遠的車輛。通過結合多次重復的線性調頻脈沖來提高處理增益，即使是具有 120 度視場的 IWR1642 評估模塊 (EVM) 也可在天線增益最高的視場中心檢測到遠至 135m 外的車輛。這對中央安裝的交通傳感器來說是可行的，因為在該距離下，車輛在幾條車道上的角跨度相當小。專用于增加天線陣列方向性的其他天線設計可在視場上做權衡，以便擴大檢測距離。

在交通監控用例中，具有約 100 度視場的寬視場天線設計以及低至 20 度至 40 度的窄視場設計都具有潛在的用途，具體取決于十字路口或道路的具體幾何形狀以及應用的具體情況。

測量的準確性和性能

具有集成處理功能的快速 FMCW 雷達每秒能夠多次測量場景中多個目標反射器的距離、徑向速度和角度。這有助于進行更高級的場景解讀處理，包括對多輛車輛的識別與跟蹤。

對于交通監控應用，該頻段提供高達 1GHz 的掃描帶寬，而 24GHz 頻段提供的帶寬僅為 200MHz。這使得距離分辨率能夠精細到 15cm，是頻段為 24GHz 時的 5 倍。

速度分辨率是有效線性調頻脈沖時間和載波頻率的函數。因此，對于相同的有效線性調頻脈沖時間，77GHz 提供達 24GHz 3 倍的速度分辨率?？稍?IWR1642 傳感器的處理和內存資源界限內實現 1kph 或更高的速度分辨率。
