BMS 內提高智能水平的技術：智能接線盒

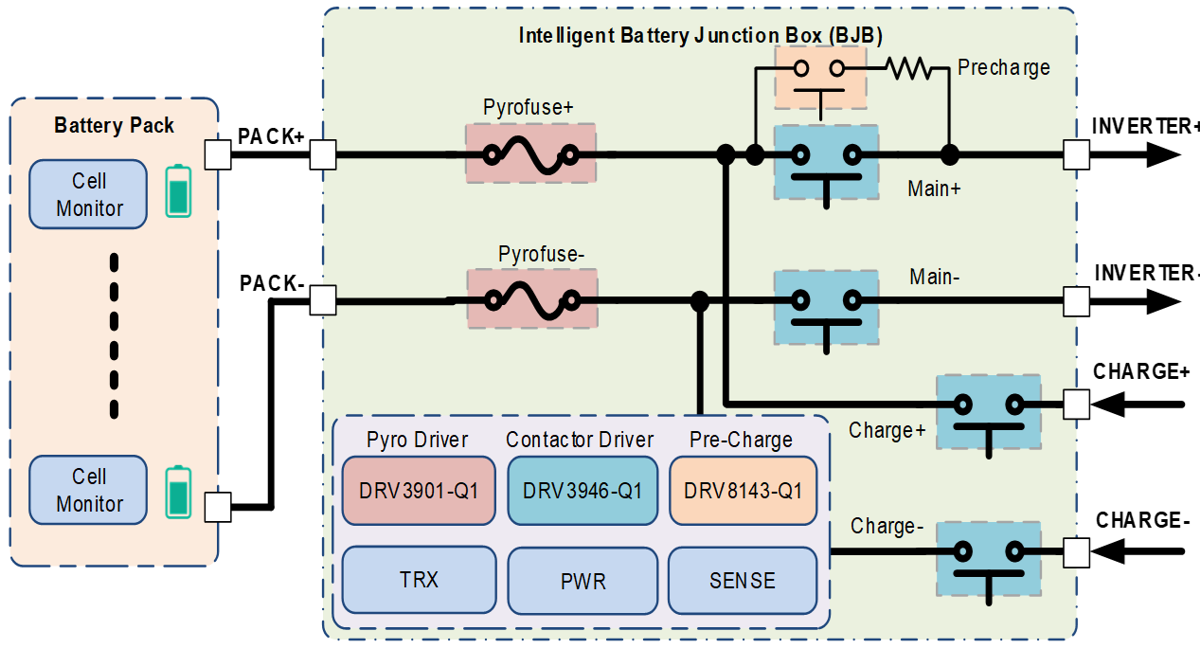

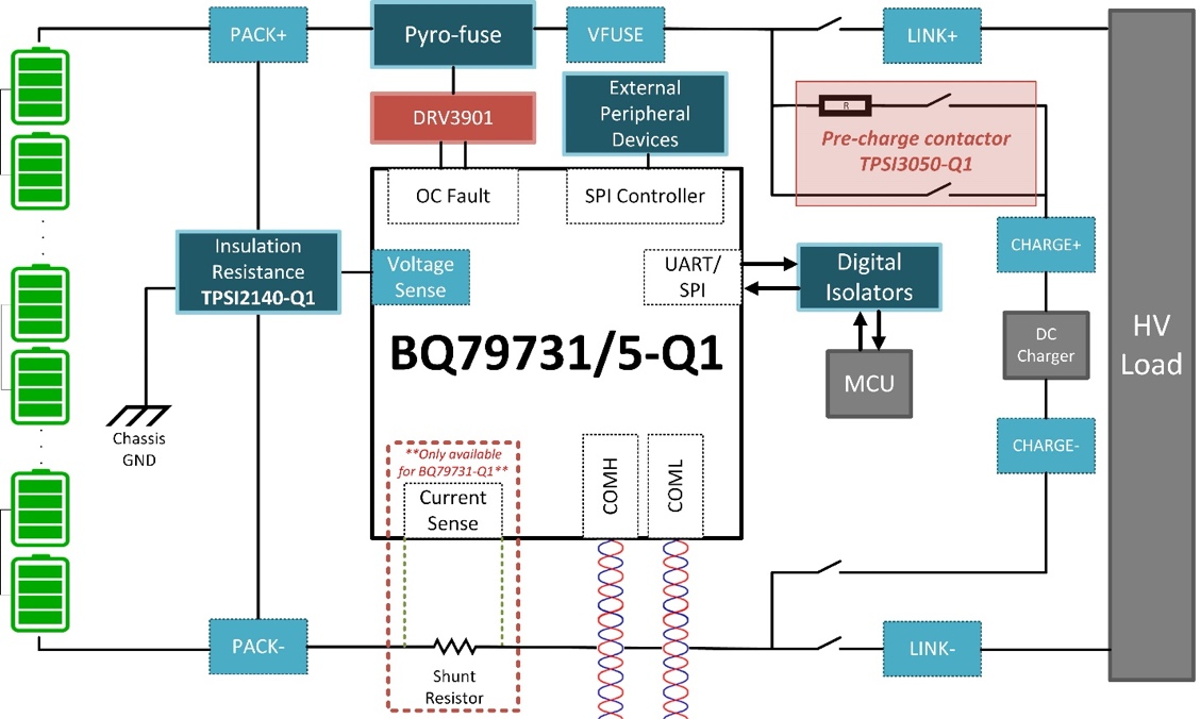

智能電池接線盒通過電壓、電流和絕緣電阻電池包監測器幫助直接測量電池中的高電壓。典型的電池包監測器中提供多個電壓和電流測量通道，可測量保險絲和接觸器兩端的電壓并檢查隔離情況。圖 5 是電池接線盒的簡化系統圖。

在電池管理系統中，有兩項關鍵功能：電池?cái)嚅_和配電。接觸器驅動器和熱熔絲爆管驅動器可在碰撞過程中斷開電池包與電動汽車系統的連接，智能電池接線盒整合了針對這些驅動器的數字控制功能。

為了實現高壓電池?cái)嚅_，可以使用熔斷型保險絲或熱熔型保險絲。車輛中的大電流系統會引入新的情況，因此汽車市場不再使用由過流熱事件進行觸發的傳統熔斷型保險絲，而是改用通過 MCU/HUB 進行觸發的熱熔型保險絲。如今，熱熔絲由分立式復雜電路進行驅動，可能導致效率低下。TI 推出了用于部署電動汽車熱熔絲的單通道爆管驅動器 DRV3901-Q1。該器件提供高度集成、基于安全目的開發的解決方案，能夠在過流時通過熱熔絲快速斷開電池，旨在替代傳統的熔斷型保險絲系統。

高壓配電接觸器也需要能夠處理更大的電流，但可選產品有限且價格昂貴或者過于復雜。節能型接觸器帶有額外的高電阻節能器線圈，可以減少接觸器通電時的流耗和發熱，從而提高主接觸器的效率。雖然這些節能型接觸器聽起來像是提高系統效率的解決方案，但目前的可選產品有限，而且成本往往過高。相比之下，非節能型接觸器沒有這種額外的線圈，因此可以降低成本，但必須由更復雜的分立式電路進行驅動才能滿足安全和效率標準。為了降低非節能型接觸器的驅動電路的復雜性和成本，同時提高效率和可靠性，德州儀器 (TI) 投資開發了 DRV3946-Q1 器件。該器件是一款完全集成的雙通道接觸器驅動器，可讓設計人員獲得更大的自由度和設計靈活性。

電池包使用由電池包監測器控制的機械接觸器來連接或斷開整個車輛的子系統。如果出現不受控制的浪涌電流，機械高壓接觸器可能會因電弧和點蝕而焊接或損壞。為何高電壓系統需要預充電電路 介紹了如何使用 TPSI3050-Q1 隔離式開關驅動器來構成可靠的固態繼電器，以便在汽車電池接線盒中進行預充電。對于智能電池接線盒，可以在此類預充電應用中采用 TPSI3100-Q1，從而通過其集成的隔離式比較器和故障報告輸出功能來進一步增強診斷能力。這些功能可以與過流或溫度監測電路相結合，使此類故障檢測電路能夠通過 TPSI3100-Q1 可靠地反饋這些信息，并將所有這些事件報告給電池包監測器。

高壓電池包的正極端子和負極端子必須與車輛底盤完全分離，從而保護駕駛員或技術人員免受潛在電擊。對這種分離的定期監測稱為隔離檢查或絕緣電阻監測。TPSI2140-Q1 等固態繼電器用于連接和斷開與未知電阻值（電池端子和底盤接地之間的電阻值）并聯的已知電阻值（例如 1MΩ）。通過使用 BQ79731-Q1 等電池包監測器來測量組合電阻，可以確定電池分離是否在容差范圍內或是否存在潛在危害。
