48V 架構

在為 48V 架構優化線束時，OEM 需要評估不同的架構。圖 4 至 圖 6 展示了實現 48V 低壓軌時的三種選項：48V 主配電和 12V 本地配電、48V 配電和 12V 配電，或僅 12V 配電和 48V 高電流負載。

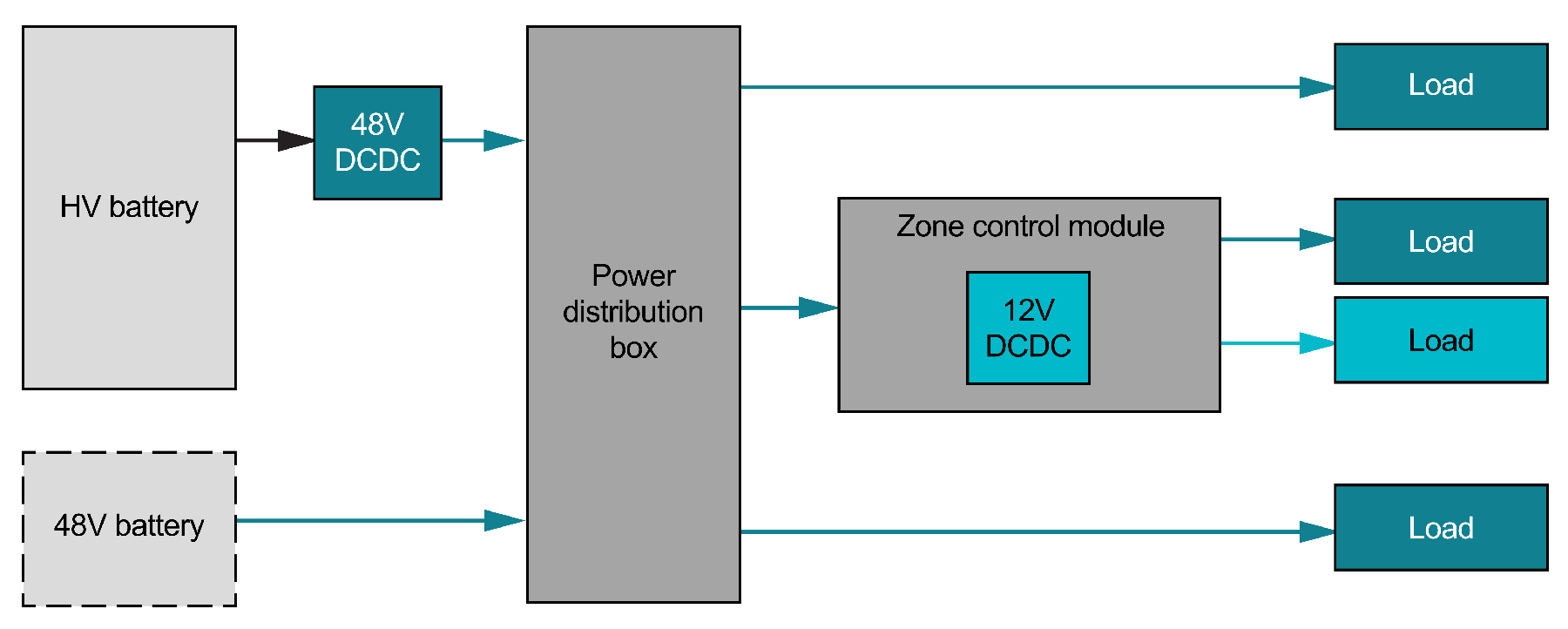

圖 4 48V 架構（48V 主配電，12V 本地配電）。

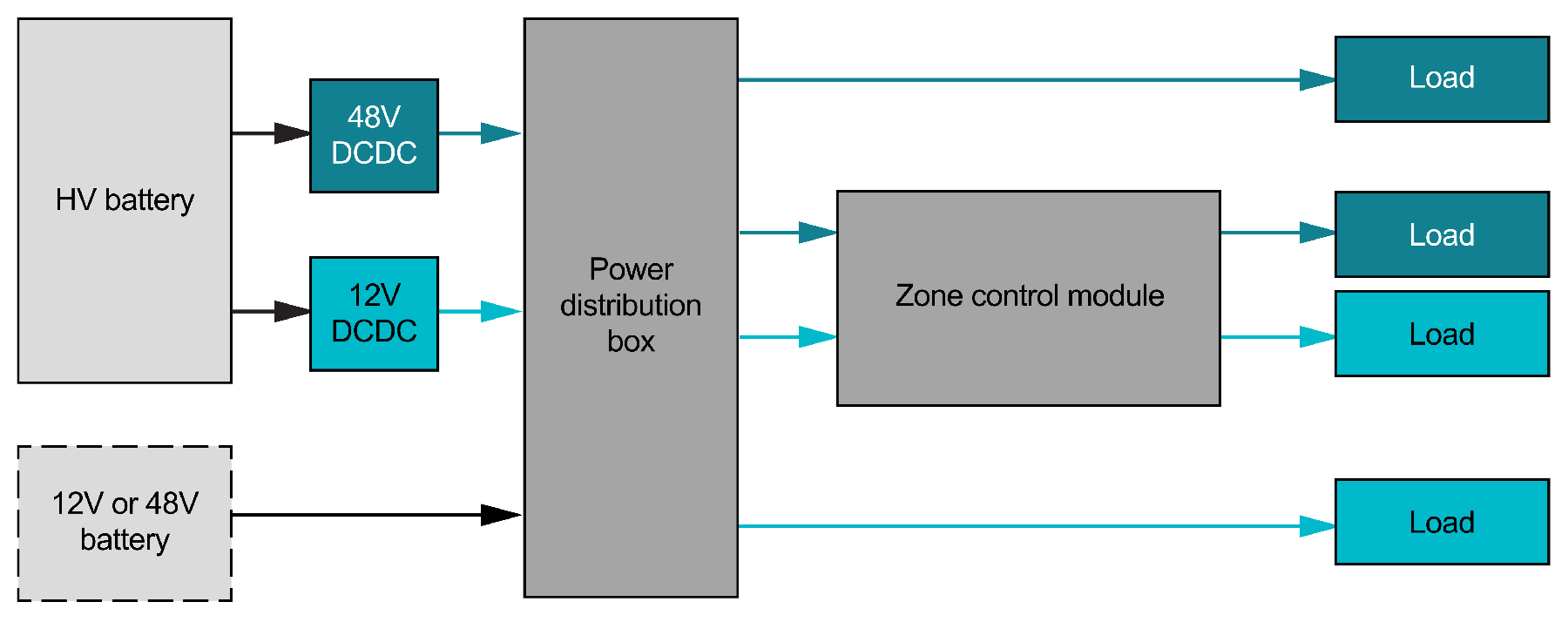

圖 5 48V 和 12V 配電 — ZCM 48V 和 12V。

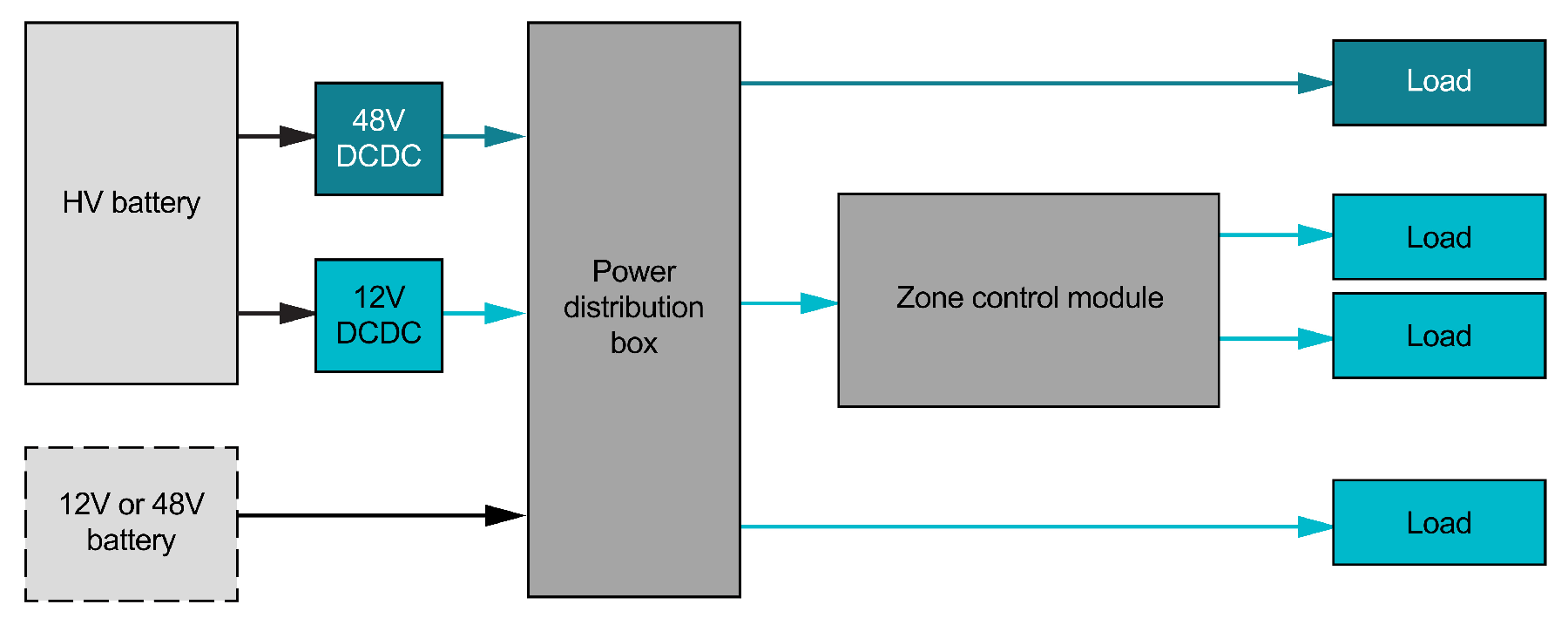

圖 6 12V 主配電，48V 高電流負載。

對于 48V 設計，破壞性最小的方法是使用 48V 電壓軌為高電流負載供電，并將其他所有負載維持在 12V。48V 和 12V 可分配給區域控制模塊或其他 ECU，但這種方法會帶來一些挑戰。兩種不同電壓的分配使線束布線成為一個關鍵因素，因?yàn)樵谕痪€束中布設 12V 和 48V 可能導致從 12V 到 48V 系統之間出現短路。對功能安全的考量也會增加成本，因?yàn)榭赡苄枰哂嗟?12V 和 48V 電源。

更激進的設計變更是直接采用 48V 配電架構，并根據需要在本地生成 12V 軌。帶有本地 12V 電壓的 48V 配電是一種最佳架構，能夠?qū)崿F(xiàn)轉換至 48V 的全部?jī)?yōu)勢，因?yàn)樗畲笙薅鹊販p少了線束尺寸和成本。

在帶有本地 12V 電壓的 48V 配電中，有許多不同的選項，可用于在 ECU 上形成本地 12V 電壓軌，或用于選擇完全不同的電壓（25V、16V、5V、3.3V）。圖 7 為 48V 系統提供了兩種可能的電源架構：分布式 12V 和集中式 12V。

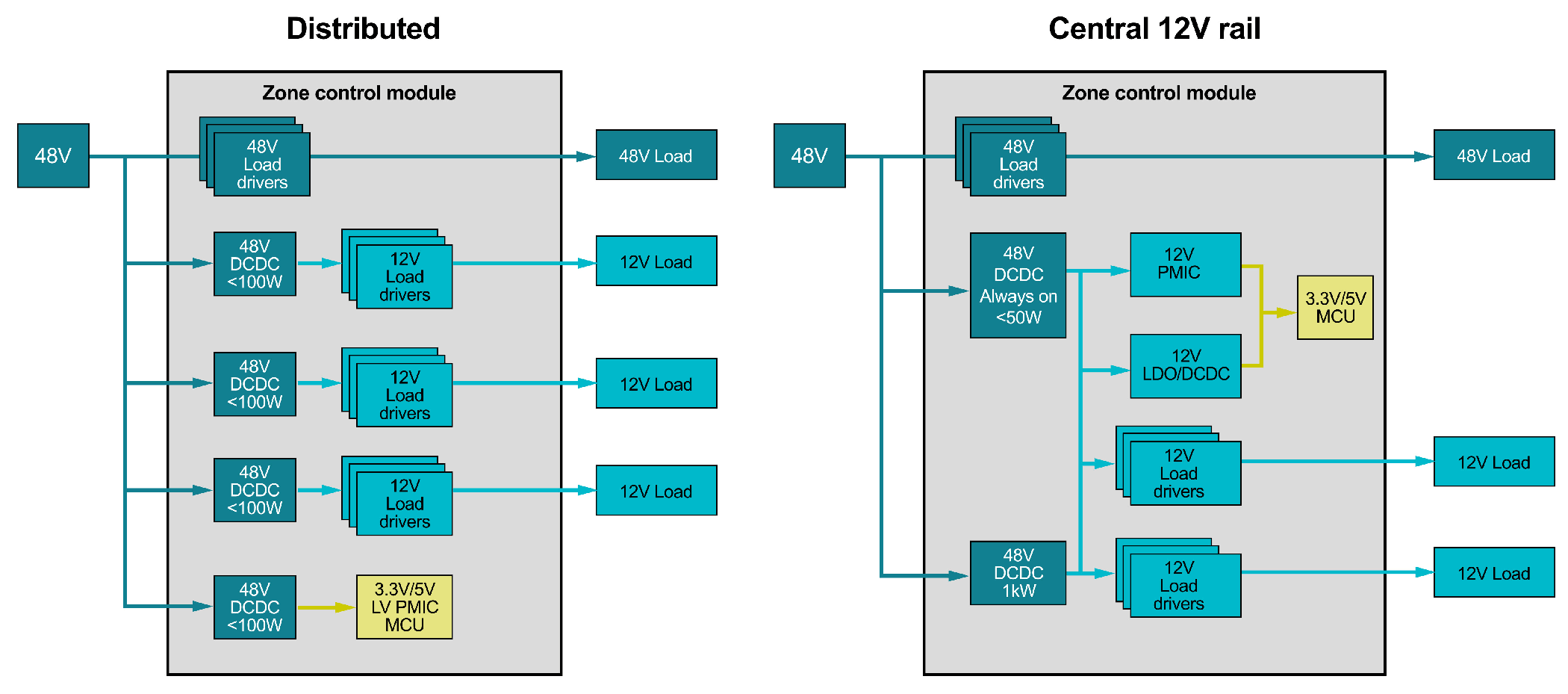

圖 7 在 ECU 處進行的從 48V 向其他電壓的轉換。

在分布式架構中，多個功率要求較低的 DC/DC 轉換器可為不同的負載組生成 12V 電壓軌。這種方法可以使用集成了金屬氧化物半導體場效應晶體管的 DC/DC 轉換器，還可以自由選擇電壓（如 48V 至 3.3V），并改善 PCB 上的熱分布。如果 OEM 希望重復使用現有的 12V 設計，集中式 12V 電壓軌是更容易實現的方案。在此架構中，一個始終開啟的 DC/DC 轉換器為功能安全關鍵負載供電，而另一個對功率要求較高的 DC/DC 轉換器則為 12V 系統的其余部分供電。另一種選項是使用雙向 48V 至 12V DC/DC 轉換器，讓電機的反電動勢或 12V 電壓軌的正瞬變電壓能量流回 48V 電源軌。
