48V 系統的設計挑戰

采用 48V 低壓軌時，面臨的設計挑戰包括瞬變電壓、爬電距離和電氣間隙要求、電磁兼容性 (EMC) 標準，以及集成電路 (IC) 成本。

瞬變電壓是 48V 系統中的主要討論話題。如今，12V 系統已經廣為人知，國際標準化組織 (ISO) 16750-2 等標準規定了最嚴苛工況（如負載突降）下的電壓瞬變曲線。而對于 48V 系統，現行標準（ISO 21780 和 Liefervorschriften [LV] 148）是專門針對要求過電壓點高達 70V 的 MHEV 制定的。但是，如果考慮到開關瞬變或元件裕量，元件額定電壓將遠高于 70V。

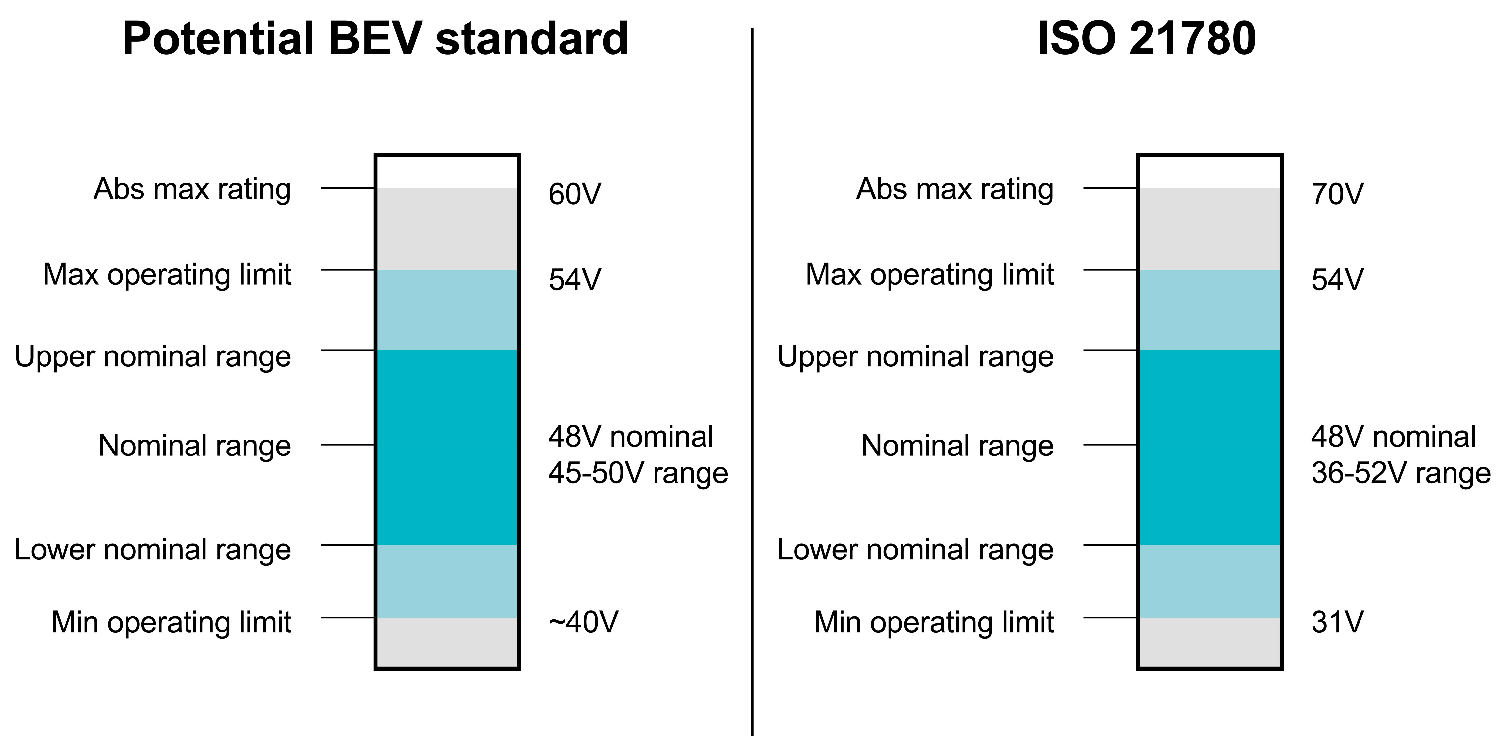

MHEV 標準雖然可以用作起點，但對于不使用大功率起動發電機系統，而是通過高壓電池生成 48V 電壓的電動或混合動力系統而言，這些標準不一定適用。有關 BEV 48V 低電壓網的具體標準仍在制定中，但 OEM 可能會開始制定自有標準，以將線路瞬變電壓控制在 70V 以下。圖 8 將潛在的 BEV 標準與現有的 ISO 21780標準進行了比較。

雖然 60V 和 70V 之間的差異看似微小，但適應更高電壓的 IC 成本并不一定呈線性增長。此外，即使有可能限制電源電壓范圍，但仍然必須考慮可能發生的線束故障模式事件，而現行標準（如 ISO 7637-2）已對此進行了規范。

爬電距離與電氣間隙要求是指根據行業標準，對 PCB 上所有導電部件之間最短距離的測量。當兩點之間的電壓超過擊穿電壓時，會產生電弧，而爬電距離與電氣間隙是防止電弧的關鍵設計參數。存在多種不同的爬電距離與電氣間隙標準（國際電工委員會 60664-1 與印制電路協會 2221A），而 OEM 甚至可能有自己的內部指導。從 12V 升級到 48V 將提升爬電距離與電氣間隙要求，直接影響 IC 封裝、PCB 布局，以及線束連接器等。

48V 系統的一個更細微影響是，雖然有助于減少傳導損耗，但開關損耗會增加。這一點在針對開關電源轉換器（如 DC/DC 轉換器和電機驅動器）的 EMC 測試中將產生重要影響。將電壓 (V_DS) 從 12V 提高到 48V 可以降低電流 (I_DS)。但是，如果 48V 系統中的轉換率 (t_R + t_F) 仍與 12V 系統相同，那么功率開關損耗 (P_SW) 將變?yōu)樗谋丁?/p>

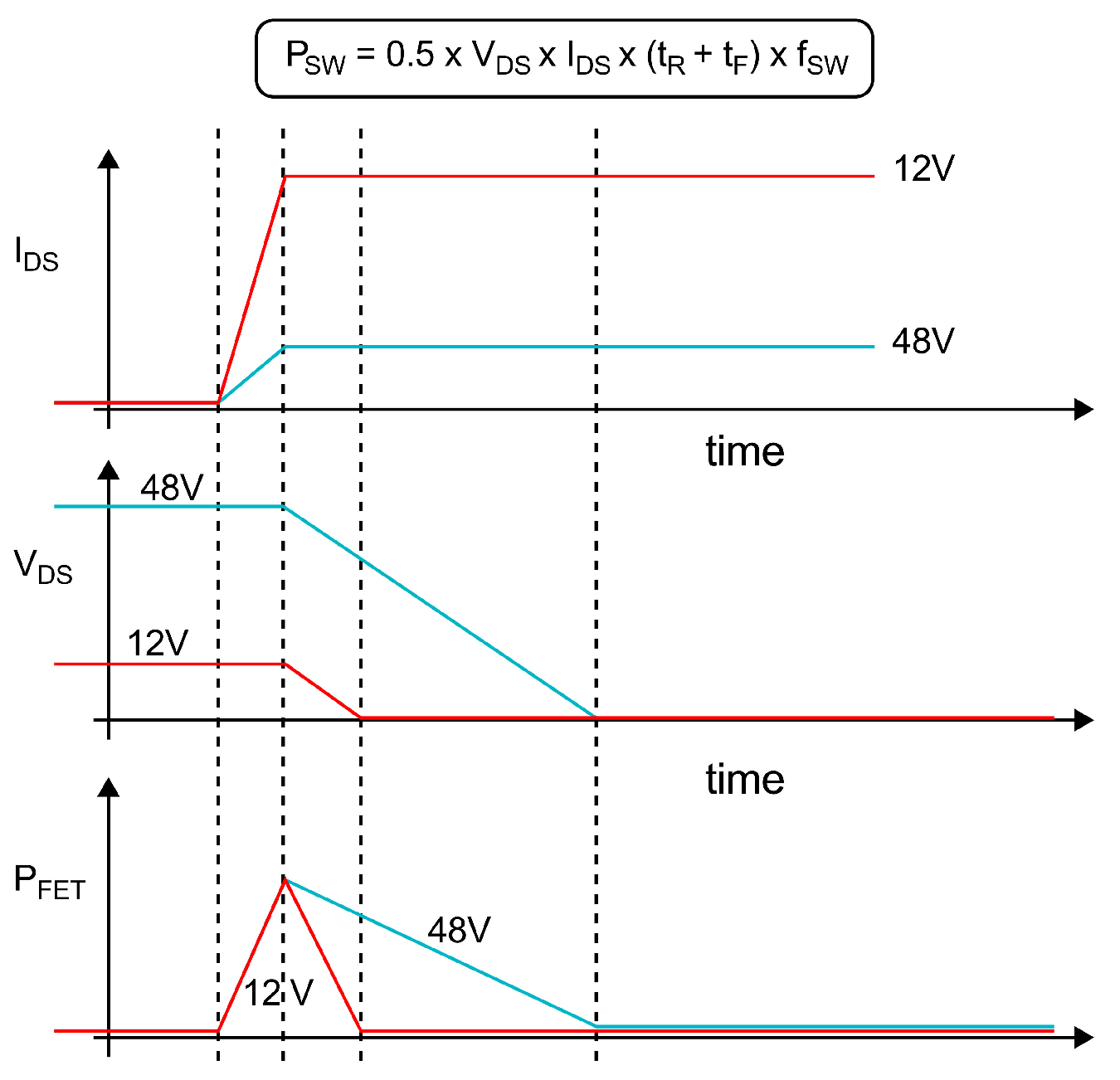

雖然還有更多的因素會影響開關損耗，但 圖 9 說明了在 48V 系統中，轉換率如何影響開關損耗。有關減少 DC/DC 轉換器中傳導發射的更多信息，請參閱應用說明“降低 48V 汽車應用中降壓轉換器的傳導 EMI”。
