減少線束

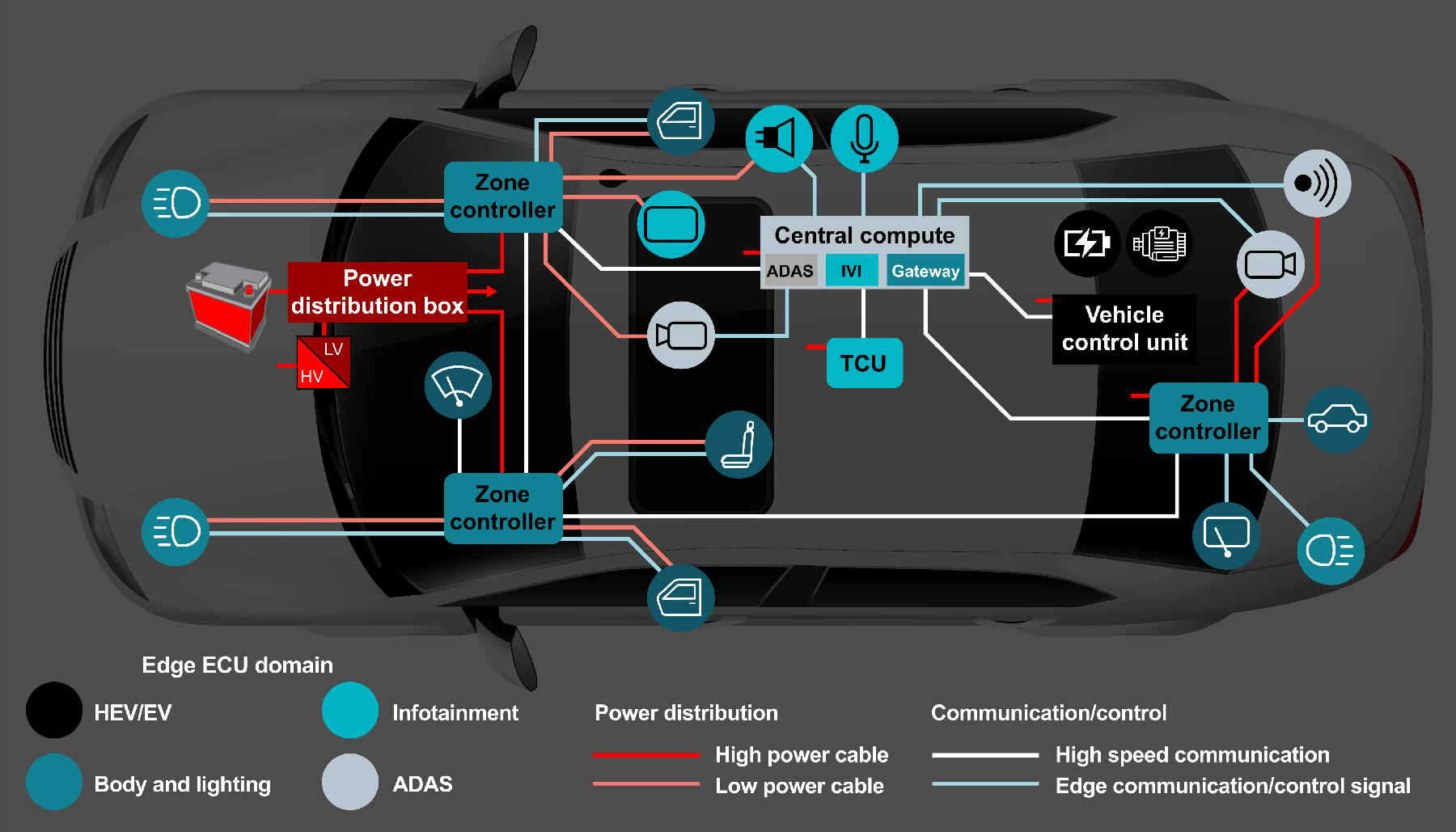

減少線束的首次重大嘗試是引入?yún)^(qū)域架構，如 圖 2 中所示，該架構根據位置而不是功能對配電、通信和負載驅動進行分組，從而優化車輛布線。區域架構通過使用智能半導體保險絲替代傳統的熔斷式保險絲來進行配電，并充當從中央計算機到傳感器、執行器和電子控制單元 (ECU) 的通信網關，從而減少了車輛布線。

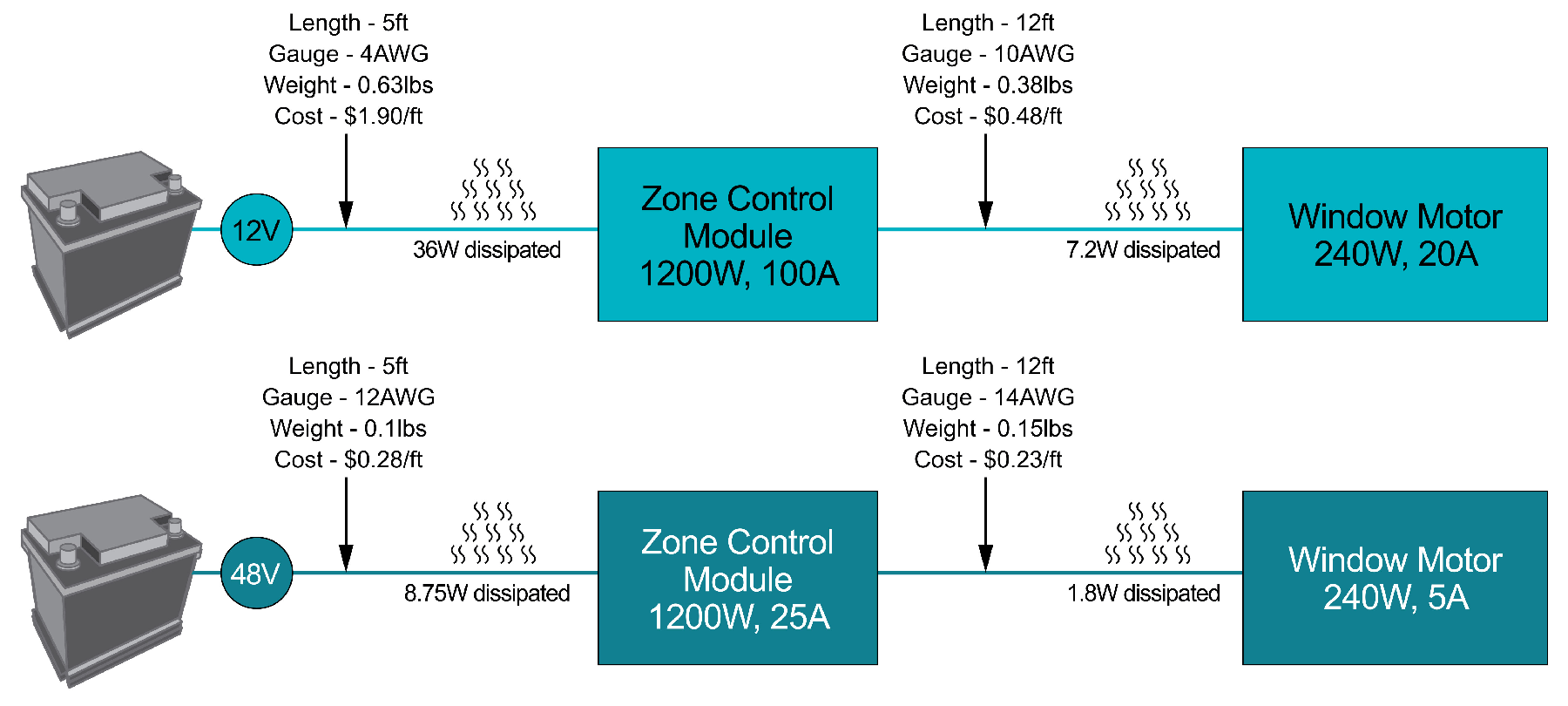

在下一代區域架構中加入 48V 低壓軌可進一步減輕線束重量，并降低成本。48V 電壓軌可縮減線纜規格，減少線束中的功率損耗，還可能減小印刷電路板 (PCB) 的尺寸，因?yàn)樵谔峁┫嗤β实那闆r下，電流將降低（例如，在 12V 下需要 100% 的電流，相比之下，在 48V 下僅需 25% 的電流）。圖 3 說明了從 12V 轉換到 48V 的優勢。

在中 圖 3，區域控制模塊需要 100A 才能在 12V 電壓下提供 1,200W 功率。相比之下，48V 電壓軌僅需 25A 就能提供 1,200W 的功率。通過將電壓提升至四倍，并將電流降低四分之一，可將線束成本和重量降低 85%。對于窗口電機，12V 下的 20A 電流將變?yōu)?48V 下的 5A 電流，這將節省 60% 的成本并減少 52% 的線材重量。隨著負載電流要求的降低，轉向 48V 所帶來的線束優勢也會相應減少。

盡管轉向 48V 的主要好處是縮減線纜規格，但線纜成本并非唯一因素。如今，在車輛上安裝美國線纜規格 (AWG) 4 號等粗規格線纜需要投入大量勞動力。通過縮減 48V 系統中的線纜規格，將使采用自動化制造流程安裝線束成為可能，從而顯著降低成本。
