1 引言
ADCxxDJxx00RFEVM/SEEVM 是用于評估德州儀器 (TI) 的 ADC12DJ5200RF、ADC12DJ4000RF、ADC08DJ5200RF 和 ADC12DJ5200SE 模數轉換器 (ADC) 的評估板。ADC12DJ5200RF 和 SE 是一款雙通道、12/8 位 ADC，采樣速率在雙通道模式下高達 5.2 千兆樣本/秒 (GSPS) 和 4GSPS，或在單通道模式下高達 10.4GSPS 和 8GSPS。ADC12DJ5200RF/SE、ADC12DJ4000RF 和 ADC08DJ5200RF 輸出數據通過標準 JESD204C 高速串行接口進行傳輸。此評估板還包括以下重要特性：
- 變壓器耦合信號輸入網絡，支持 500kHz 至
9GHz 的單端信號源。ADC12DJ5200SE 在 ADC 芯片中具有內部平衡-非平衡變壓器。 - LMX2594 時鐘合成器生成 ADC 采樣時鐘
- LMK04828、LMK61E2 和 LMX2594 板載系統時鐘發生器為高速串行接口生成 SYSREF 和 FPGA 參考時鐘
- 變壓器耦合時鐘輸入網絡，用于通過外部低噪聲時鐘源測試 ADC 性能
- LM95233 溫度傳感器
- 通過高引腳數 FMC+ 接口連接器進行高速串行數據輸出
注：
為了提高信號路由質量，串行通道極性會與標準 FMC VITA-57 信號映射相反。信號映射和極性如表 8-1 所示。
- 通過 USB 連接器和 FTDI USB 轉 SPI 總線轉換器進行器件寄存器編程

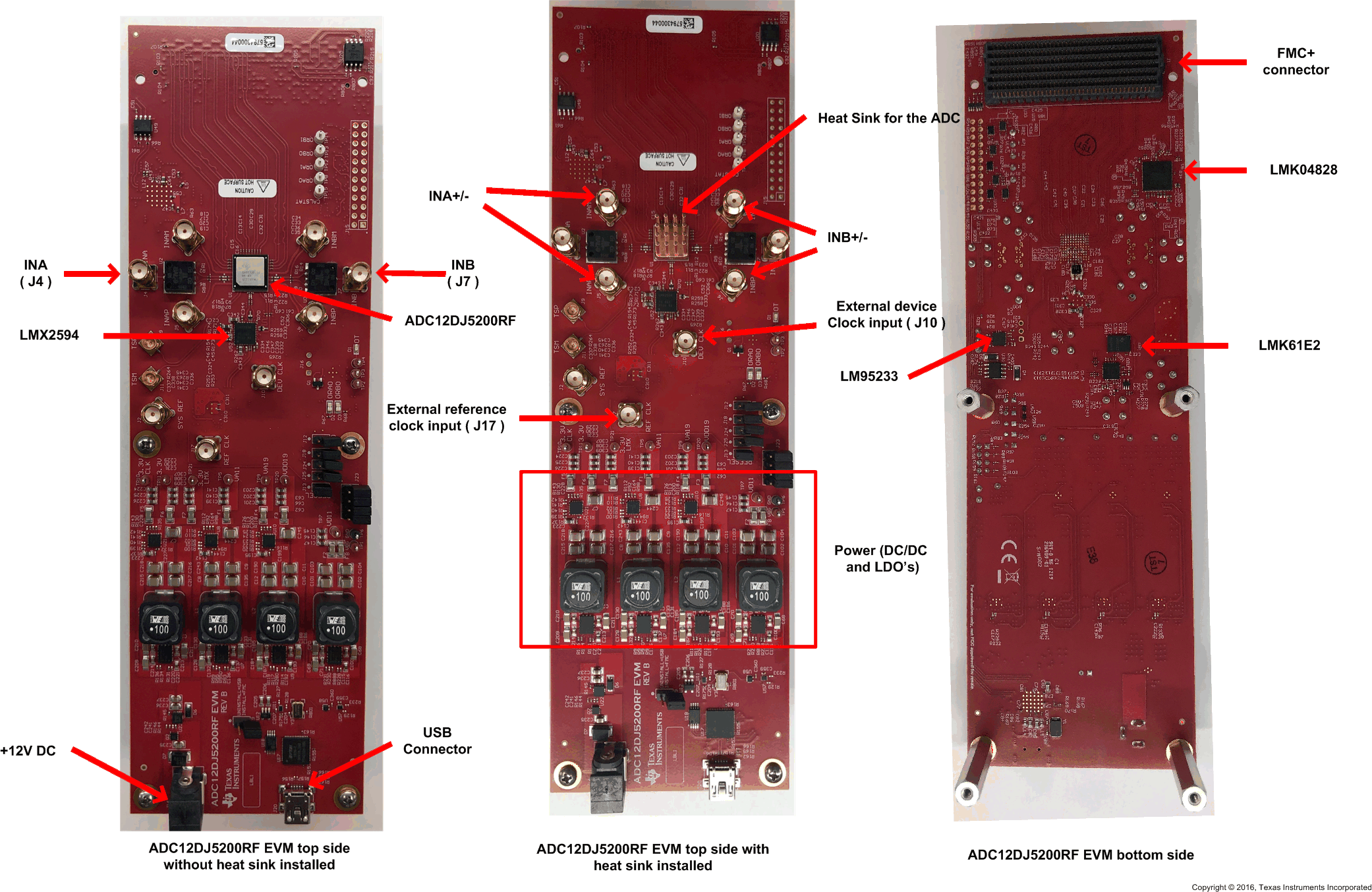

圖 1-1 EVM
方向使用 TSW14J57EVM 數據采集板可以快速輕松地采集來自 ADCxxDJxx00RFEVM/SEEVM 板的數字數據。
TSW14J57EVM 不能用于使用 64b/66B 編碼或串行速率高于 15Gbps 的 JMODES。
TSW14J57EVM 會采集高速串行數據，對數據進行解碼并將數據存儲在存儲器中，然后通過 USB 接口將數據上傳到連接的 PC 進行分析。PC 上的 High-Speed Data Converter Pro (HSDC Pro) 軟件與硬件通信并處理數據。
通過在 HSDC Pro 軟件中選擇適當?shù)挠布?，TSW14J57 器件會自動配置為支持 ADCxxDJxx00RFEVM/SEEVM 的各種工作速度，但該器件可能不會覆蓋 ADC 器件的整個工作范圍。支持的串行數據速率為 1Gbps 至 15Gbps。
