12.2 布局示例

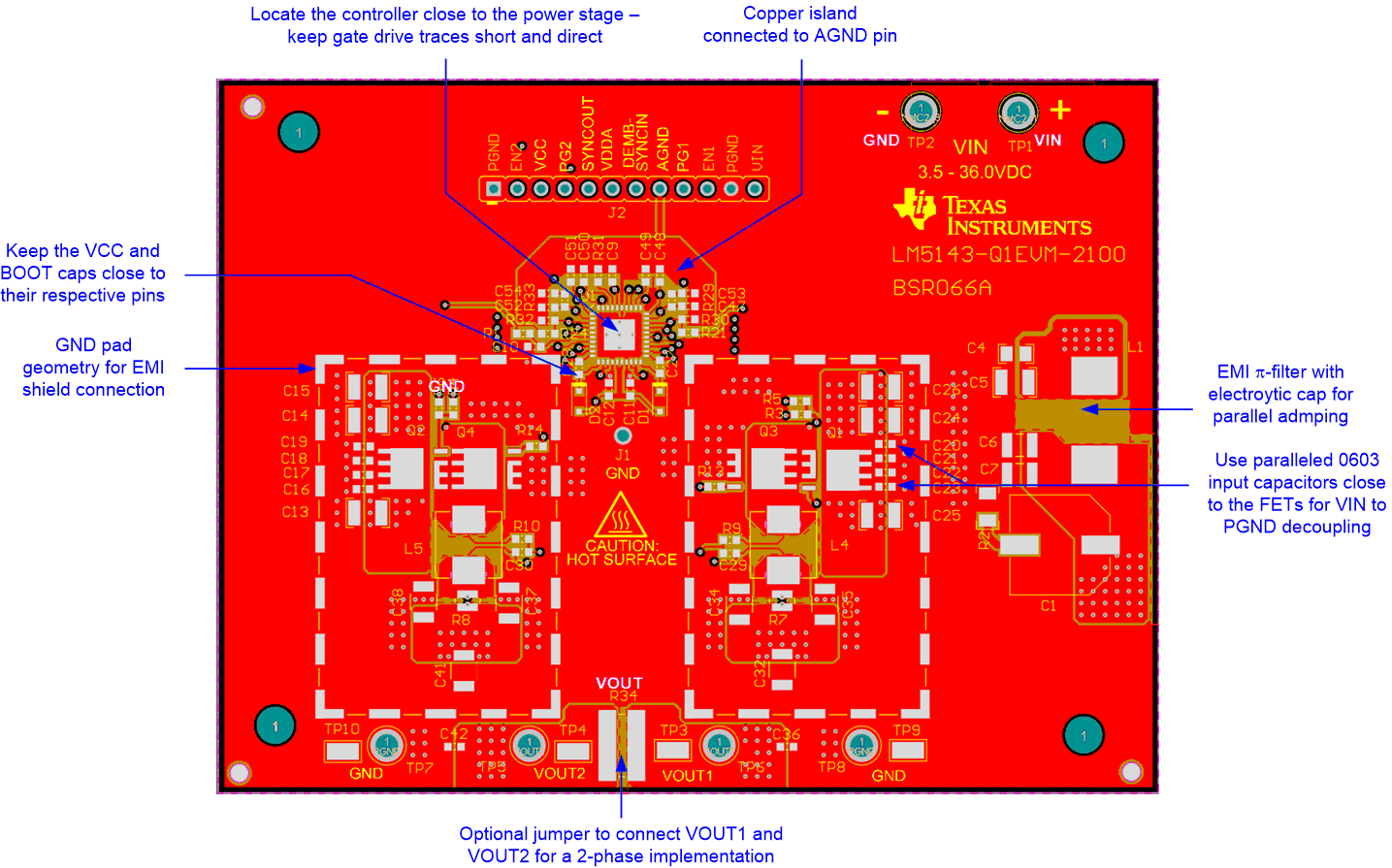

根據 LM5143-Q1EVM-2100 設計，圖 12-2 展示了雙路輸出同步降壓穩壓器的單面布局。每個功率級均被 GND 焊盤幾何形狀包圍以在需要時連接 EMI 屏蔽。該設計采用 PCB 的第 2 層作為頂層正下方的電源環路返回路徑，以構成約 2mm2 的小面積開關電源環路。這個環路面積也就是說寄生電感必須盡可能小，從而最大限度地減少 EMI 以及開關節點電壓過沖和振鈴。更多詳細信息，請參閱 LM5143-Q1EVM-2100 評估模塊用戶指南。

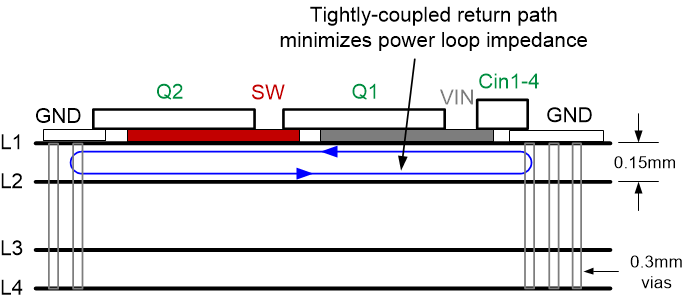

圖 12-2 PCB 頂層如圖 12-3 中所示，一個通道的高頻電源環路電流從 MOSFET Q2 和 Q4，再經過第 2 層上的電源接地平面，然后通過 0603 陶瓷電容器 C16 至 C19 流回至 VIN。垂直環路配置中沿相反流動的電流提供了場自相抵消效果，從而減少了寄生電感。圖 12-4 中的側視圖展示了在多層 PCB 結構中構成自相抵消的薄型環路這一概念。圖 12-3 中所示的第 2 層（GND 平面層）在 MOSFET 正下方提供了一個連接到 Q2 源極端子的緊密耦合電流返回路徑。
靠近每個高側 MOSFET 的漏極并聯四個具有 0402 或 0603 小型外殼尺寸的 10nF 輸入電容器。小尺寸電容器的低等效串聯電感 (ESL) 和高自諧振頻率 (SRF) 可以帶來出色的高頻性能。這些電容器的負端子通過多個直徑為 12mil (0.3mm) 的過孔連接到第 2 層（GND 平面），從而最大限度地減少寄生環路電感。
本布局示例中使用的額外步驟包括：
- 使從功率 MOSFET 到電感器（對于每個通道）的 SW 連接具有盡可能小的銅面積，從而減少輻射 EMI。
- 將控制器靠近 MOSFET 的柵極端子放置，使得柵極驅動器跡線布放得短且直接。
- 對于敏感模擬元件，在控制器附近形成一個模擬接地平面。AGND 的模擬接地平面與 PGND1 和 PGND2 的電源接地平面都必須在 IC – 正下方單點連接至裸片連接焊盤 (DAP)。

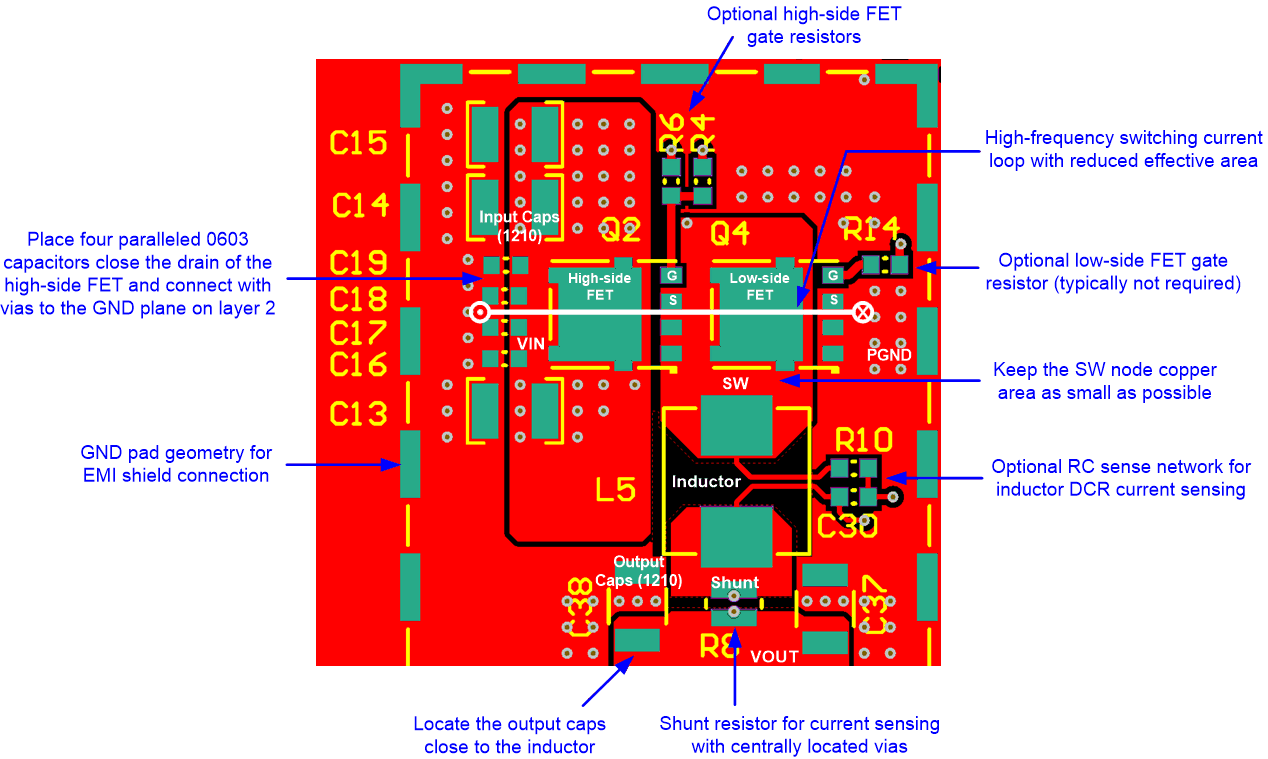

圖 12-3 功率級元件布局
