ZHCSHP0J March 2002 – July 2025 REF30 , REF30E
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實現
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DBZ|3
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
REF30 是采用微型 3 引腳 SOT-23 封裝的精密、低功耗、低壓降電壓基準產品系列。REF30E 是 REF30 系列的性能增強版本，專為精密應用而設計。REF30E 提供更高的溫度漂移和初始精度，同時在 25μA 的較低靜態電流下運行。
REF30E 具有低功耗和經過改善的精度，非常適合環路供電式工業應用（如壓力和溫度變送器）以及電池供電應用。REF30/REF30E 的額定工業級工作溫度范圍為 –40°C 到 +125°C。REF30 在本質安全和防爆的應用中易于使用，因為 REF30 不需要通過負載電容器來保持穩定。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| REF30xx | SOT-23 (3) | 2.92mm × 2.37mm |
| REF30xxE(3) | SOT-23 (3) | 2.92mm × 2.37mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 這是預發布器件。請聯系當?shù)?TI 支持人員獲取樣片。
典型應用

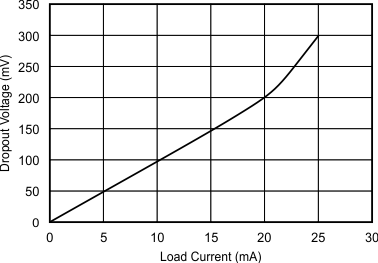

壓降電壓與負載電流間的關系
