7.3.1 電源電壓
REF30 基準系列具有超低壓降。REF3012 除外，它需要的最低電源電壓為 1.8V，在空載條件下，REF30 可通過僅高于輸出電壓 1mV 的電源電壓運行。對于負載條件，首頁展示了典型壓降電壓與負載之間的關系。
REF30 具有低靜態電流，在溫度和電壓發生變化時極為穩定。室溫下的典型靜態電流為 42μA，整個溫度范圍內的最大靜態電流僅為 59μA。此外，靜態電流在整個電源電壓范圍內的變化通常小于 2.5μA，如圖 7-1 所示。
低于指定電平的電源電壓會導致 REF30 瞬間消耗高于典型靜態電流的電流。使用具有快速上升沿和低輸出阻抗的電源可輕松避免此類問題。

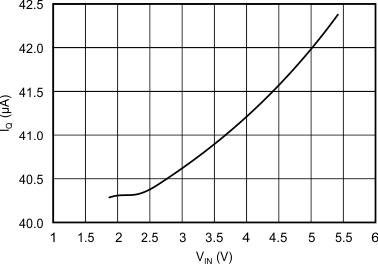

圖 7-1 電源電流與電源電壓間的關系
