6.4.2 上電復位 (POR)
TLV90xx-Q1 具有用于啟動或斷電條件已知的內部上電復位 (POR) 電路。當電源 (Vs) 上升或下降時，POR 電路將在超過 1.5V 的最小電源電壓閾值后激活長達 30μs，或在電源電壓降至 1.5V 以下時立即激活。當電源電壓大于等于最小電源電壓時，經過延遲周期后，比較器輸出將反映差分輸入的狀態 (VID)。
POR 電路將在 POR 期間 (ton) 使輸出保持高阻態 (HI-Z)。

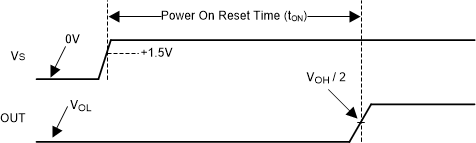

圖 6-1 上電復位時序圖請注意，集電極開路輸出的性質是，在 POR 期間，輸出將隨著上拉電壓而上升。
對于 TL903x-Q1 推挽輸出器件，輸出在 POR 期間“浮動”。輕上拉（至 V+）或下拉（至 V-）電阻器可用于對輸出條件進行預偏置，以防止輸出浮動。如果輸出高電平是所需的啟動條件，則使用集電極開路 TL902x-Q1，因為已經需要上拉電阻器。
