3 說明
TLV902x-Q1 和 TLV903x-Q1 是汽車級單通道、雙通道和四通道比較器系列。該系列提供低輸入失調電壓、容錯輸入和出色的速度功率比等特性組合，傳播延遲為 100ns，每個通道的靜態電源電流僅為 18μA。
該系列還包含上電復位 (POR) 特性，這可確保輸出處于已知狀態，直到達到最小電源電壓，從而防止系統上電和斷電期間出現輸出瞬變。
這些比較器還具有容錯輸入，容錯輸入電壓可升至 6V 而不會造成損壞，也不會產生輸出相位反轉。因此，該系列的比較器適合在惡劣的嘈雜環境中進行精密電壓監測。
TLV902x-Q1 具有開漏輸出，可上拉到低于或超過電源電壓，使其適用于低壓邏輯轉換器。
TLV903x-Q1 具有推挽式輸出級，能夠灌入/拉取許多毫安級電流以驅動 LED 或 MOSFET 柵極等容性負載。
TLV90x0-Q1 和 TLV90x1-Q1 是單通道器件的替代引腳排列版本。
該系列具有 -40°C 至 +125°C 的汽車級額定溫度范圍，可采用標準的引線和無引線封裝。
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值）(2) |
|---|---|---|
| TLV90x0-Q1、 TLV90x1-Q1 （單通道） |
SC-70 (5) | 1.25mm x 2.00mm |
| SOT-23 (5) | 1.60mm x 2.90mm | |
| TLV9022-Q1、 TLV9032-Q1 （雙通道） |
SOIC (8) | 3.91mm × 4.90mm |
| TSSOP (8) | 3.00mm × 4.40mm | |
| VSSOP (8) | 3.00mm × 3.00mm | |
|
WSON (8) |
2.00mm × 2.00mm | |
| SOT-23-THN (8) | 1.60mm × 2.90mm | |
| TLV9024-Q1， TLV9034-Q1 （四通道） |
SOIC (14) | 3.91mm × 8.65mm |
| TSSOP (14) | 4.40mm × 5.00mm | |
| SOT-23 (14) | 4.20mm x 2.00mm | |
| WQFN (16) | 3.00mm × 3.00mm |

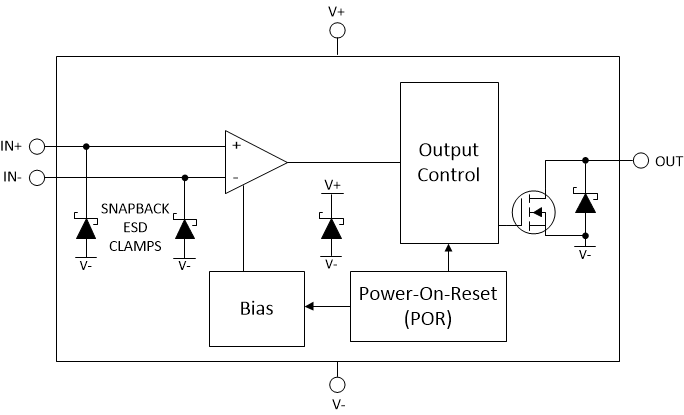

TLV902x-Q1 方框圖

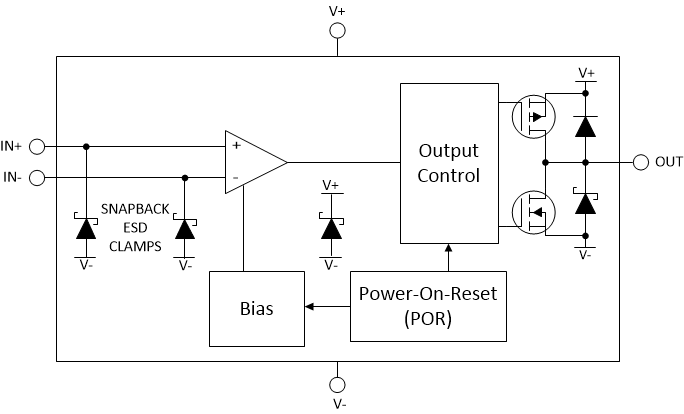

TLV903x-Q1 方框圖
