7.2.6 單穩態多諧振蕩器

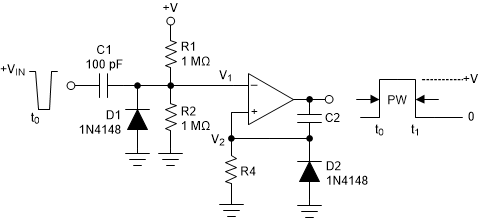

圖 7-15 單穩態多諧振蕩器單穩態多諧振蕩器有一種可以長久保持的穩定狀態?？蓮耐獠繉⑵溆|發到另一個準穩定狀態。因此，可以使用單穩態多諧振蕩器來生成所需寬度的脈沖。
通過調整 C2 和 R4 的值來設置所需的脈沖寬度?？梢允褂?R1 和 R2 的電阻分壓器來確定輸入觸發脈沖的幅度。當 V1 < V2 時，輸出將改變狀態。二極管 D2 為電容器 C2 提供快速放電路徑，以便在脈沖結束時復位。二極管還可防止將同相輸入驅動至低于接地值。
