7.2.8 過零檢測器

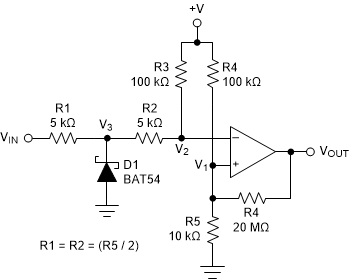

圖 7-17 過零檢測器R4 和 R5 的分壓器在同相輸入端建立基準電壓 V1。通過使 R1 和 R2 的串聯電阻等于 R5，比較器將在 VIN = 0 時切換。二極管 D1 確保 V3 鉗位接近地電平。然后，R2 和 R3 的分壓器防止 V2 低于地電平。設置了少量遲滯以確保快速進行輸出電壓轉換。
