ZHCSVU7B July 2024 – June 2025 TMCS1133-Q1
PRODUCTION DATA
7.1.1 靈敏度誤差
靈敏度是輸入導體電流的變化引起的傳感器輸出電壓的成比例變化。該靈敏度是傳感器一階傳遞函數的斜率（請參閱圖 7-1）。TMCS1133-Q1 的靈敏度在出廠時經過測試和校準，確保達到高精度。

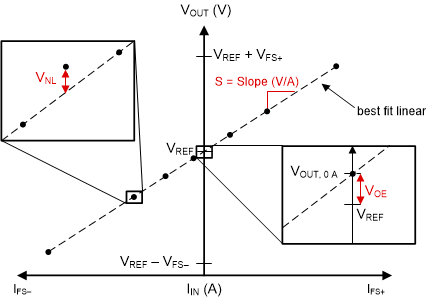

圖 7-1 靈敏度、失調電壓和非線性誤差靈敏度誤差 eS 是相對于理想靈敏度的偏差，在方程式 2 中定義為最佳擬合測量靈敏度相對于理想靈敏度的變化。
方程式 2.
其中
- eS 是靈敏度誤差。
- Sfit 是最佳擬合靈敏度。
- SIdeal 是理想靈敏度。
靈敏度熱漂移 Sdrift,therm 是靈敏度隨溫度而發(fā)生的變化，以 ppm/°C 為單位。要計算任何給定溫度 T 下的靈敏度誤差，請使用方程式 3 將靈敏度熱漂移乘以相對于 25°C 的溫度變化，并將該值與 25°C 時的靈敏度誤差相加。
方程式 3.
其中
- Sdrift,therm 是以 ppm/°C 為單位的靈敏度溫漂。
- ΔT 是相對于 25°C 的器件溫度變化。
靈敏度壽命漂移 Sdrift,life 是指在器件的整個壽命內，由于運行和環(huán)境應力而導致的靈敏度變化，報告為 25°C 下靈敏度在壽命內的最壞情況百分比變化。
