ZHCSSQ7A August 2023 – December 2024 TMUX7612
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RUM|16
訂購信息
6.2 關斷漏電流
在關斷狀態下，開關有兩種類型的漏電流：
- 源極關斷漏電流。
- 漏極關斷漏電流。
源極漏電流定義為開關斷開時流入或流出源極引腳的漏電流。該電流用符號 IS(OFF) 表示。
漏極漏電流定義為開關斷開時流入或流出漏極引腳的漏電流。該電流用符號 ID(OFF) 表示。

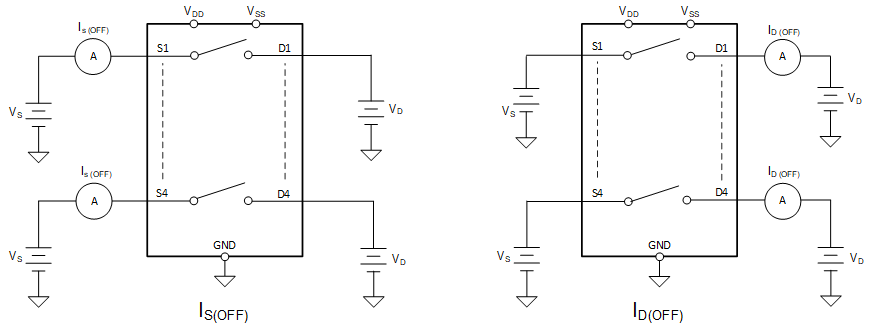

圖 6-2 顯示了用于測量兩個關斷漏電流的設置。
圖 6-2 關斷漏電流測量設置
