2.4 散熱過孔連接
散熱過孔應將頂層和底層連接在一起，以便熱量能夠從 IC 散發到這兩層上。散熱連接件不用于散熱過孔，因?yàn)闊崃繌捻敳科矫嫱ㄟ^(guò)過孔流向底部平面的路徑會受到限制。這條熱流路徑受限會導致頂部平面過孔周?chē)Ｓ嗖糠值臏囟壬?。直接連接過孔可盡可能降低過孔與銅層之間的熱阻。散熱過孔應使其到內部接地平面的完整連接圍繞整個鍍銅通孔周界。不要用阻焊層覆蓋過孔，否則會導致過多的空隙。圖 2-3 所示為散熱過孔與直接連接過孔之間的溫差。

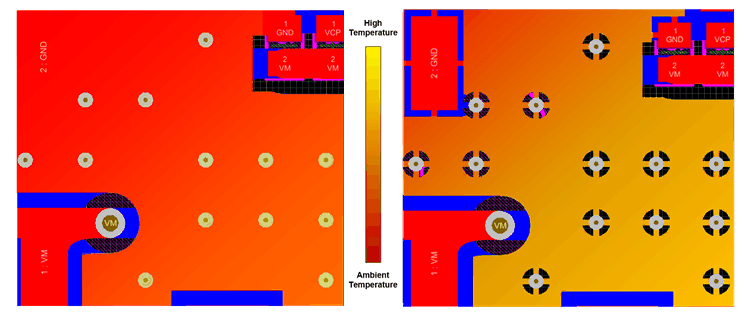

圖 2-3 散熱過孔與直接連接過孔熱圖散熱接頭將平面與過孔或元件進行電氣連接，但它們會降低元件或過孔與平面之間的熱量的流動性。這種做法是為了讓烙鐵或回流爐只加熱元件并確保焊接連接可靠。對于不需要過孔進行平面之間的熱傳導的應用而言，這種方法非常有效。但是，對于電機驅動器等功率應用，為了提高層間的熱性能，需要將這些過孔直接連接到平面。
