1.4 EMC 注意事項
電磁兼容性 (EMC) 主要取決于布局以及元件之間的電氣連接。
每個信號的返回路徑必須從資源流向產生電流環路的信號源。該線路環路將形成可輻射電磁能量的天線，電磁能量的大小由電流幅度、信號的重復頻率和電流環路的幾何面積決定。為了獲得出色的 EMC 性能，建議盡量減少這些電流環路，圖 1-6 展示了常見類型的電流環路。

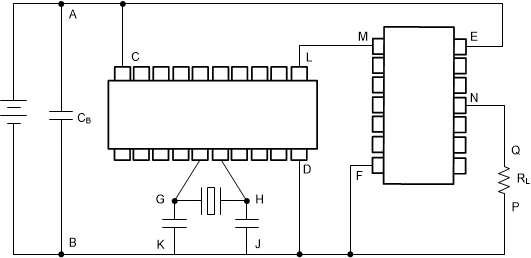

圖 1-6 電子系統中的電流路徑圖 1-6 中的電源線路形成環路 A–C–D–B 和 A–E–F–B。系統運行所需的能量由這些線路傳導。
環路 L-M-F-D、N-Q-P-F 和 G-H-J-K 由信號和控制組件組成。這些線路包圍的區域通常很?。ㄈ绻豢紤]系統外的線路）。但是，必須在高頻下考慮這些線路，因?yàn)樗鼈兘?jīng)常傳輸會對EMC 性能產生影響的信號。
當連接器、接頭或其他元件破壞接地平面時，也會形成電流環路。這會導致開關電流的高頻分量在電路板周圍傳播得更遠，并實際形成一個大環路。過孔也會發生這種情況，Topic Link Label3.2.2中對此進行了重點介紹
