5.1 大容量電容器的放置
在電機驅動系統設計中，大容量電容器可大幅度減輕低頻電流瞬變的影響，并存儲電荷以在電機驅動器開關時提供所需的大電流。選擇大容量電容器時，請考慮電機系統所需的最大電流、電源電壓紋波以及電機類型。
使用大容量電解電容有助于從通過電機繞組的驅動電流中吸收低頻的高值電流。根據應用要求，這些電容器通常大于 10μF。
應將所有大容量電容器靠近電源模塊或電路板電源入口點放置。TI 建議，每個大容量電容器都要有多個過孔，用于將焊盤連接到相應的電源平面。TI 還建議，所有大容量電容器都要有低等效串聯電阻 (ESR)。

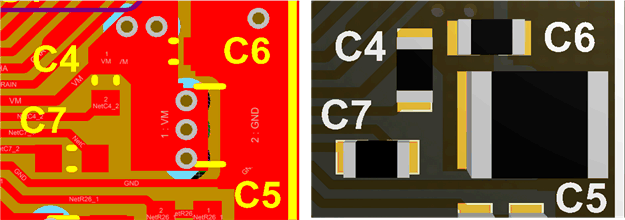

圖 5-1 大容量電容器多過孔的放置
圖 5-2 大容量電容器和旁路電容器的放置
