ZHCAAL9A August 2019 – July 2021 LM3880 , LMR36015 , TPS62840 , TPS65000 , TPS650330-Q1 , TPS7A87 , TPS7A90
2.3.1 器件選擇
TPS65000 采用 2.25MHz 降壓轉換器且具有雙路 LDO 和 SVS 的電源管理 IC (PMIC)
TPS6500XX 器件是一款適用于便攜式應用的單芯片電源管理 (PWM) IC。該器件包含一個降壓轉換器和兩個低壓降 (LDO) 穩壓器。為了盡可能在最大負載電流范圍內實現卓越的效率，此降壓轉換器在輕負載時進入低功耗模式。對于低噪聲應用，可通過一個引腳強制此器件進入固定頻率 PWM 模式。由于使用小型電感器和電容器，此降壓轉換器的尺寸很小。該降壓轉換器具有用于時序控制的電源正常狀態輸出端。LDO 可提供 300mA 的電流，并且可在 1.6V 至 6V 的輸入電壓范圍內工作。LDO 可由降壓轉換器或主電池直接供電。此降壓轉換器和 LDO 具有單獨的電壓輸入端，可實現最大的設計和時序控制靈活性。TPS6500XX 器件采用 3mm × 3mm VQFN (16) 封裝和 3mm × 3mm WQFN (20) 封裝。
TPS6500XX 器件具有多個版本，具體取決于輸出電壓以及是否存在電源電壓監控器。本解決方案中采用 TPS65000 版本。

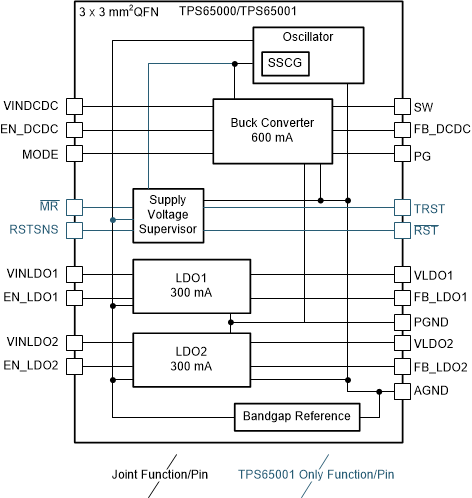

圖 2-13 TPS65000 的方框圖根據表 2-5 中所示并與表 1-1 中的規格進行比較，我們可以看出 TPS65000 解決方案支持為 PYTHON 300/500/1300 和 IMX25X/26X CMOS 圖像傳感器供電。
| 元件 | 提供的 CMOS 圖像傳感器電源軌 | 輸入電壓 | 輸出電壓 | 輸出電流 | 輸出電容 | 所選的 SW 頻率 |
|---|---|---|---|---|---|---|
| LDO1 | VDD_PIXEL 和 OVDD | 1.6V 至 6V | 0.7V 至 VINLDO-Vdo (Vdo=0.37V) | 300mA | ≥10μF | - |
| LDO2 | VDD_33 和 AVDD | 1.6V 至 6V | 0.7V 至 VINLDO-Vdo (Vdo=0.37V) | 300mA | ≥10μF | - |
| 降壓 | VDD_18 和 DVDD | 2.3V 至 6V | 0.6V 至 VinDC/DC | 600mA | 10μF 至 22μF | 2.25MHz（用于 FPWM 模式） |
