3.1.2 測試結果
圖 3-1 展示了電源序列結果。根據表 2-3，無論為數字電壓軌選擇 TPS7A90 還是 TPS6284X，測試結果都是相同的（用例 1 的結果與用例 2 相同，用例 3 的結果與用例 4 相同，而用例 5 的結果與用例 6 相同），因此 圖 3-1 只展示了用例 1、3 和 5 的結果。
表 3-2 展示了整個系統效率的結果。根據該表，如果數字電壓軌由 TPS6284X 等降壓轉換器提供，而不是由 TPS7A90 等 LDO 提供，整個系統的效率會有所提高。圖 3-2 和圖 3-3 展示了整個系統中各個數字電壓軌的效率。效率根據數字電壓軌的輸出功率相對于整個系統的輸入功率 (12Vin) 計算得出。此處移除了數字電壓軌的固定負載并替換為電子負載，其中電流范圍為 10mA 至 450mA。從這兩個圖中可以看出，效率會受負載電流影響。每個圖中都有一個交點。在交點之后，采用 TPS6284X 的數字電壓軌與采用 LDO TPS7A90 的數字電壓軌相比，效率升高的速度更快。

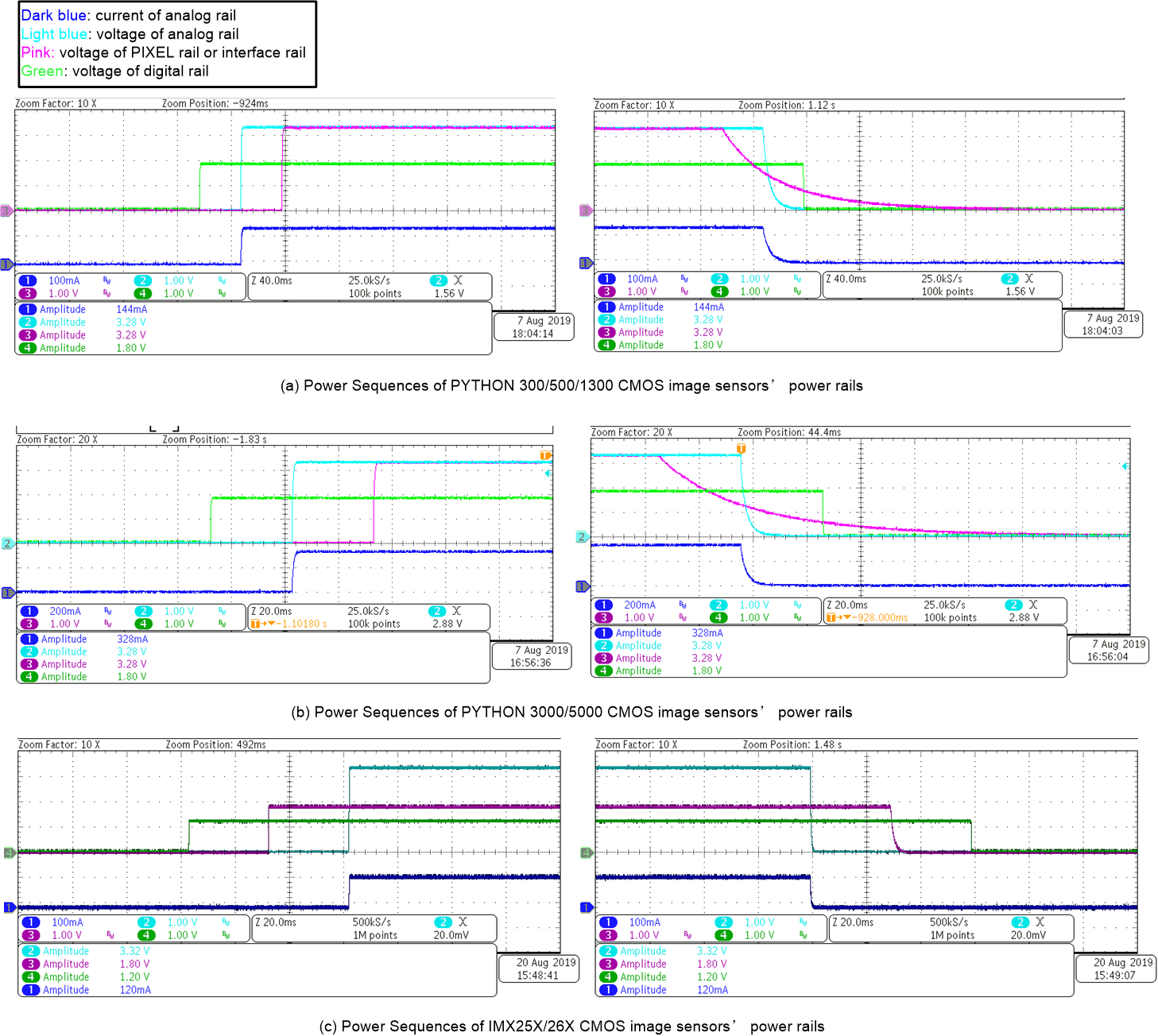

圖 3-1 CMOS 圖像傳感器電源軌的電源序列| CMOS 圖像傳感器 | 效率 | |||
| 5Vin | 12Vin | 24Vin | ||
| PYTHON 300/500/1300 | LMR36015+TPS7A87+TPS7A90+LM3880（30ms 延時） | 61% | 55% | 50% |
| LMR36015+TPS7A87+TPS62840+LM3880（30ms 延時） | 74% | 65% | 53% | |
| PYTHON 3000/5000 | LMR36015+TPS7A87+TPS7A90+LM3880（30ms 延時） | 61% | 58% | 53% |
| LMR36015+TPS7A87+TPS62840+LM3880（30ms 延時） | 72% | 68% | 61% | |
| IMX25X/26X | LMR36015+TPS7A87+TPS7A90+LM3880（30ms 延時） | 55% | 43% | 36% |
| LMR36015+TPS7A87+TPS62841+LM3880（30ms 延時） | 71% | 62% | 50% | |

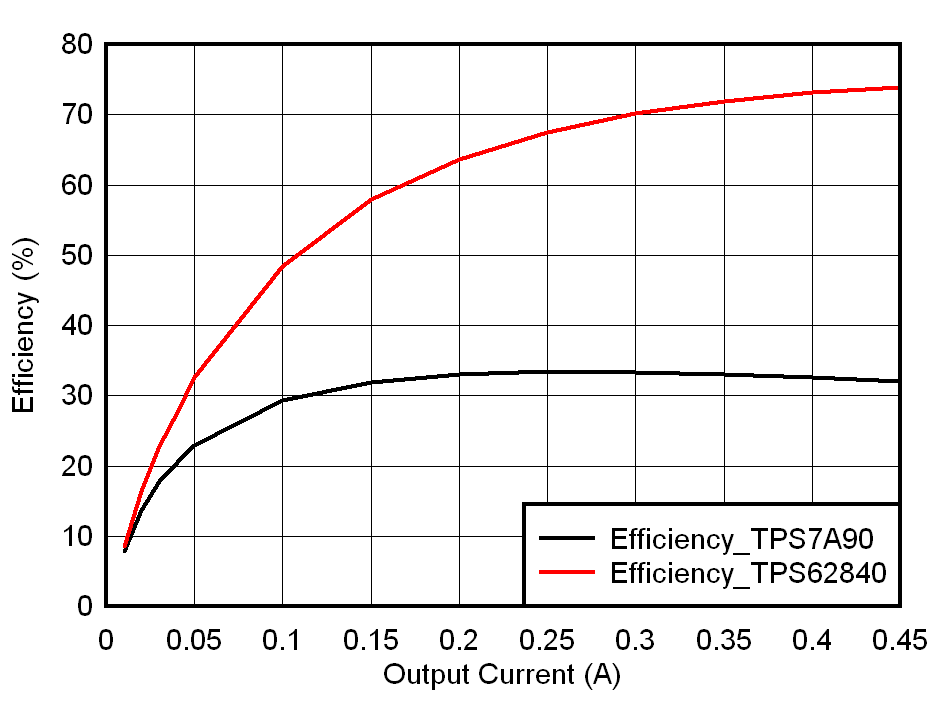

圖 3-2 PYTHON 300/500/1300 CMOS 圖像傳感器中由 TPS7A90 或 TPS62840 提供數字電壓軌時的效率

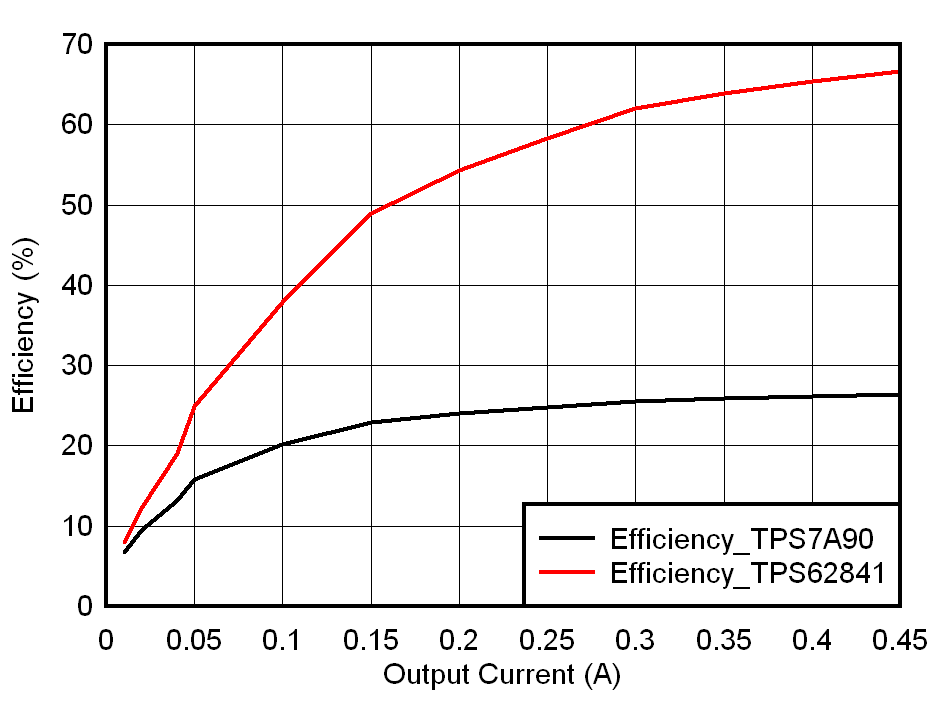

圖 3-3 IMX25X/26X IMX25X 圖像傳感器中由 TPS7A90 或 TPS62841 提供數字電壓軌時的效率
