本節介紹了用于為Topic Link Label1.1 中所列 CMOS 圖像傳感器供電的三種解決方案。表 2-1 使用標記“YES”（是）標明了表 1-1 中所列 CMOS 圖像傳感器適用的電源解決方案。

第一種解決方案是圖 2-1 中所示的分立式解決方案。該分立式解決方案可為 PYTHON 300/500/1300/3000/5000 系列器件和 IMX25X/26X 系列器件供電。若要為 IMX25X/26X 系列器件供電，需要調整電路板上的分壓電阻器和電源序列。

該解決方案包括：

• 寬輸入電壓降壓轉換器 LMR36015，用作第一個功率級來將較高的輸入電壓（5V、12V 或 24V）轉換為較低的中間電壓 (4V)。此 4V 中間電壓軌用作第二個功率級的輸入電壓，用于生成 CMOS 圖像傳感器的電源軌和序列發生器的電源。此外，該 4V 電源軌還可用于為相機的其他電子模塊供電。
• 雙路 LDO 器件 TPS7A87，用于為 CMOS 圖像傳感器中對噪聲敏感的模擬電壓軌和像素電壓軌（或接口電壓軌）供電。
• 單路 LDO TPS7A90，用于為 CMOS 圖像傳感器的數字電壓軌供電。
• TPS6284X 系列低輸入電壓降壓轉換器（TPS62840 用于為 PYTHON 300/500/1300/3000/5000 系列 CMOS 圖像傳感器的數字電壓軌供電，而 TPS62841 用于為 IMX25X/26X 系列 CMOS 圖像傳感器的數字電壓軌供電）。
• LM3880 模擬序列發生器，用于控制每個電源軌的具體電源時序。

第一個功率級和第二個功率級之間的 2 引腳插頭用于斷開這兩個功率級，從而分別對它們進行測試。TPS7A90 和 TPS6284X 之間放置了一個 3 引腳插頭，用于選擇 TPS7A90 或 TPS6284X 作為數字電壓軌電源。另外還有三個 3 × 2 引腳用于根據圖 1-1 中所示的電源時序來調節電源系統的正確電源時序。

該分立式解決方案的主要特性包括：

• 輸入電壓：5V/12V/24V，支持高達 60V 的瞬變。
• 4V，用作中間電壓
• 三個低噪聲、高 PSRR 輸出電壓軌（通常為 1.2V–3.3V）
• 最高 500mA 的輸出電流
• 最高 250μF 的輸出電容器
• 受控的加電和斷電時序
• 有源輸出放電
• 小尺寸 (25mm × 24mm)

第二個解決方案主要基于 PMIC TPS65000，其方框圖如圖 2-2 中所示。此解決方案可支持為 PYTHON 300/500/1300 系列器件和 IMX25X/26X 系列器件供電。若要為 IMX25X/26X 系列器件供電，需要修改電路板上的分壓電阻器和電源序列。在此解決方案中，分立式解決方案電路板中的 LMR36015 用作第一個功率級，負責將較高的輸入電壓（5V、12V 或 24V）轉換為較低的中間電壓 (4V)。TPS65000 EVM 用作第二個功率級，負責將 4V 中間電壓轉換為模擬電壓軌所需的 3.3V、PIXEL 電壓軌所需的 3.3V 或接口電壓軌所需的 1.8V，以及數字電壓軌所需的 1.8V 或 1.2V。LM3880 EVM 用于控制每個電壓軌的具體電源序列。

第三個解決方案基于 PMIC 器件 TPS650330-Q1，其方框圖如圖 2-3 中所示。此解決方案可支持為 IMX25X/26X 系列 CMOS 圖像傳感器供電。該系統可支持最高 18.3V 的輸入電壓。不同 CMOS 圖像傳感器的電壓要求和具體電源序列要求可通過在 GUI 中設置 TPS650330-Q1 的寄存器來進行配置。

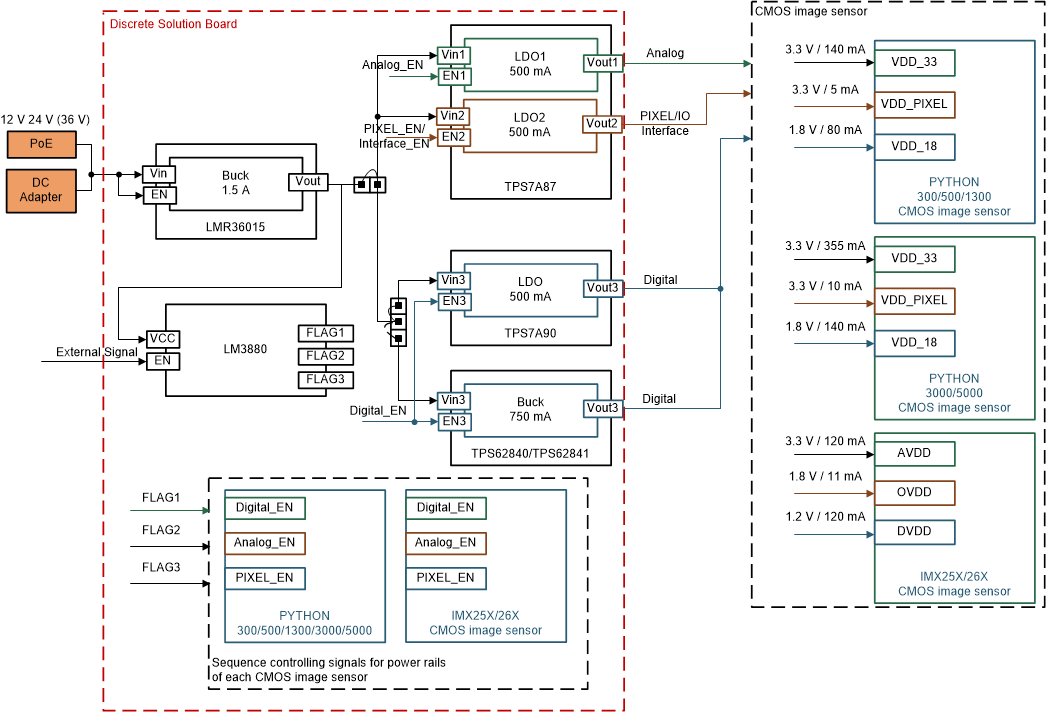

圖 2-1 分立式解決方案電路板方框圖

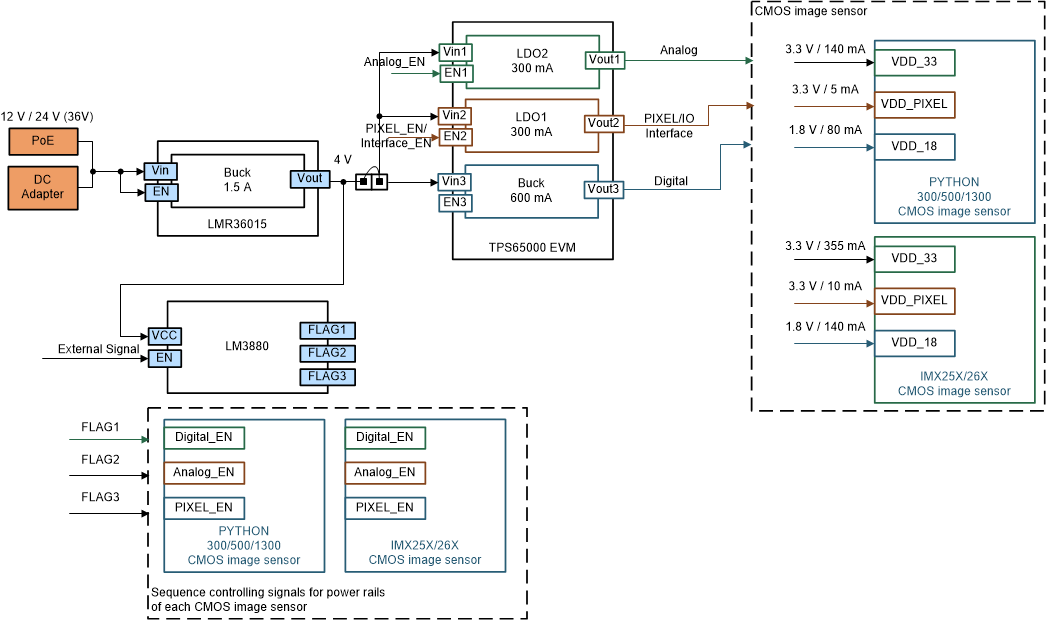

圖 2-2 PMIC TPS65000 解決方案方框圖

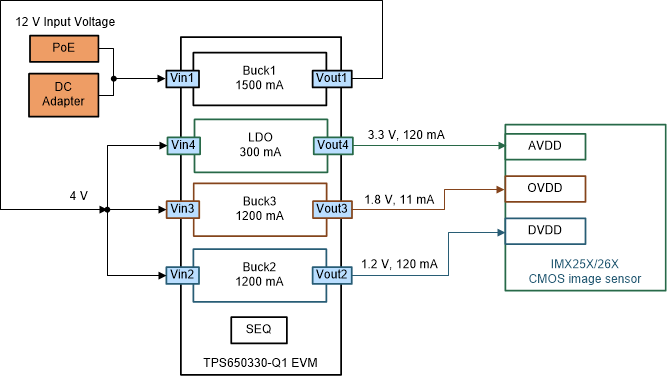

圖 2-3 PMIC TPS650330-Q1 解決方案方框圖
