ZHCAAL9A August 2019 – July 2021 LM3880 , LMR36015 , TPS62840 , TPS65000 , TPS650330-Q1 , TPS7A87 , TPS7A90
4.2 更改中間電壓對整個系統的效率的影響
該部分基于 TPS65000 解決方案，對分立式電路板中由 LMR36015 提供的 4V 中間電壓進行調整。在設計電源軌時，可根據整個系統的效率與中間電壓之間的關系，考慮采用一個更加合適的中間電壓。
考慮到降壓轉換器的輸出電壓范圍、LDO 的壓降電壓以及 TPS65000 中的輸出電壓精度，我們將為 PYTHON 300/500/1300 用例供電的 4V 中間電壓更改為 4.5V 和 5V，然后重復執行整個電源系統的效率測試。將為 IMX25X/26X 用例供電的 4V 中間電壓調節為 3.9V、4.5V 和 5V。表 4-1 列出了將 LMR36015 的輸出電壓調節為 3.9V、4.5V 和 5V 所需的電阻值。如圖 4-2 和圖 4-3 中所示，當中間電壓增加時，效率會下降。增加中間電壓可提高第一個功率級 (LMR36015) 的效率，但會導致 LDO 上的功耗升高。在此系統中，LDO 上的功耗對整個系統的效率影響更大。
表 4-1 使 LMR36015 輸出 3.9V、4V、5V 和 4.5V 所需的電阻器選擇
| LMR36015 的輸出電壓 | RFBT | RFBB |
|---|---|---|
| 3.9V | 100K? | 34.8kΩ |
| 5V | 100K? | 24.9kΩ |
| 4.5V | 100K? | 28.7K? |

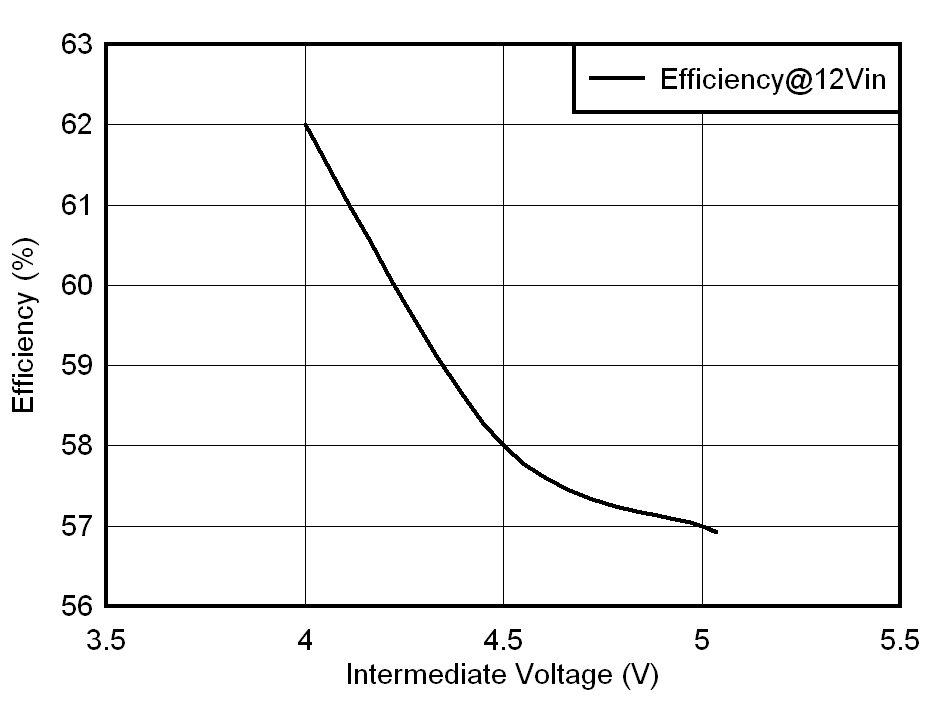

圖 4-2 為 PYTHON 300/500/1300 CMOS 圖像傳感器供電的中間電壓與整個系統的效率之間的關系

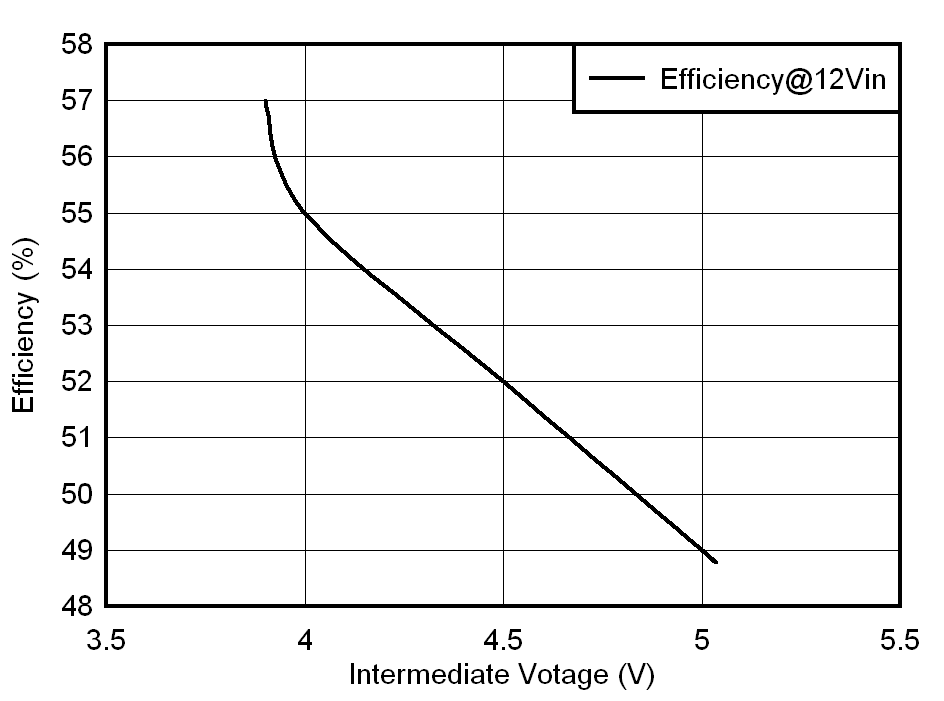

圖 4-3 為 IMX25X/26X CMOS 圖像傳感器供電的中間電壓與整個系統的效率之間的關系
