3.2 IOL 和共模電壓
使用運算放大器灌入大電流時，考慮使輸入共模大于 0.8V。另外，當同相輸入為 0V 且結溫較高時，可降低 PNP 發(fā)射極跟隨器的最大灌電流。圖 3-3 顯示了在 2V 輸出和 125°C 結溫下同相輸入電壓與灌電流之間的關系。名稱后綴中帶有“B”的運算放大器的 IOL 對低同相引腳電壓不太敏感。

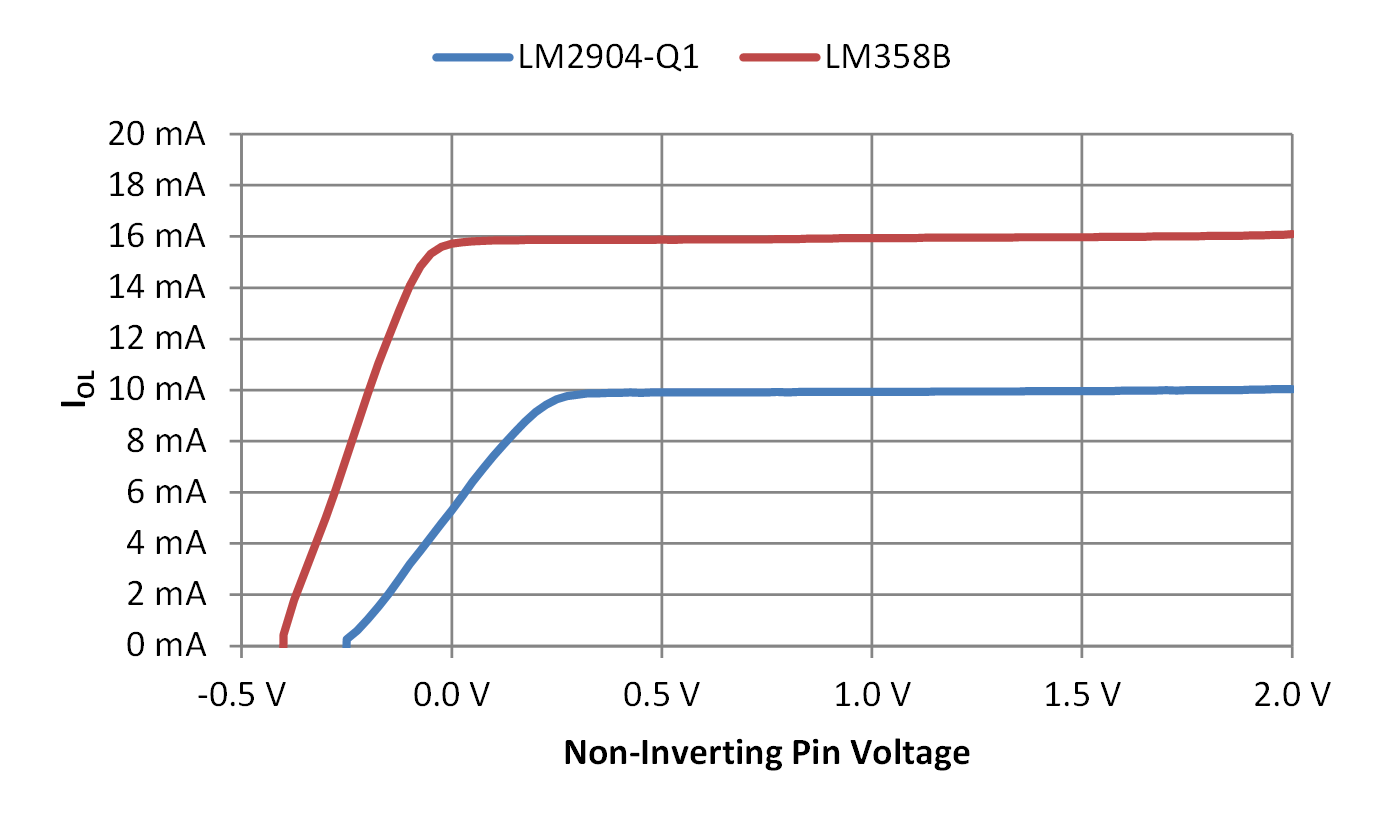

圖 3-3 IOL 與同相引腳電壓，VCC = 5V，VOUT = 2V，TJ = 125°C如數(shù)據(jù)表中的絕對最大額定值表中所述，正電壓短路可能會損壞器件。如果相對于 GND 或 V– 引腳的短路電壓大于 10V，則更有可能損壞。
