4.5 第二個交叉示例
當外部來源的負載電流發(fā)生改變時，也會出現交叉，如圖 4-7 所示。LM358 設置為基準電壓緩沖器，負載電流在 1mA 和 –1mA 之間交替。

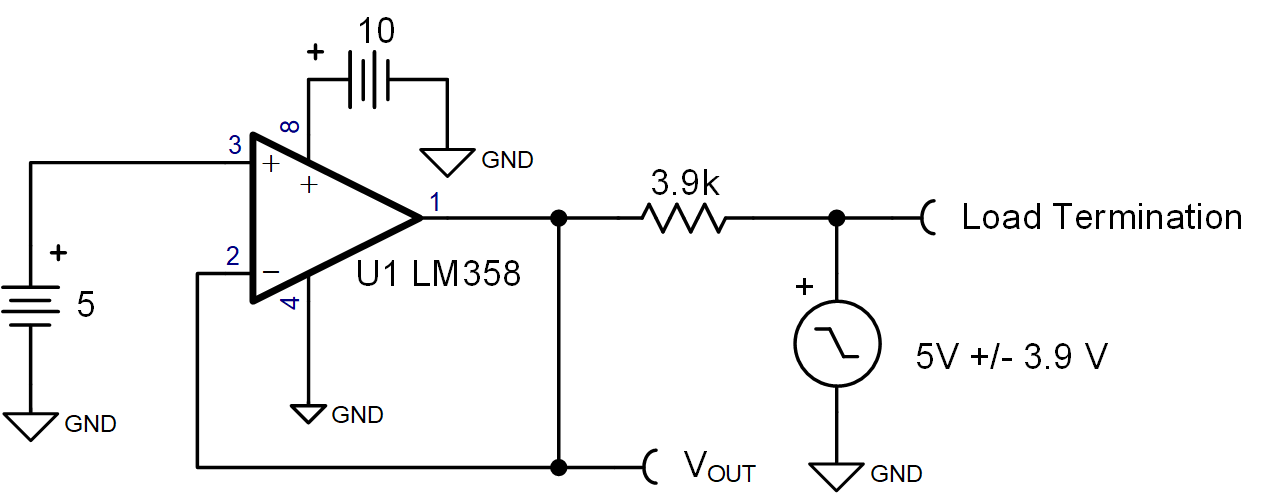

圖 4-7 第二個交叉測試原理圖LM358 負載電流使用脈沖發(fā)生器方波和串聯電阻器躍進 ±1mA。理想情況下，輸出電壓應恒定為 5V。但在另一個輸出驅動器可提供電流之前，輸出電壓會跳躍 2V，即大約 3 × VBE。在 25°C 時，將輸出信號校正回 5V 所需的時間約為
方程式 2.
LM358 的典型壓擺率比 LM324 慢。因此，LM358 中的延時時間更高。圖 4-8 中的示波器截圖以紅色顯示示例輸出波形，以藍色虛線顯示脈沖發(fā)生器輸出。從這些實際數據中我們可以看出，輸出交叉能夠創(chuàng)建輸出階躍和平坦波形，然后是一個校正周期。

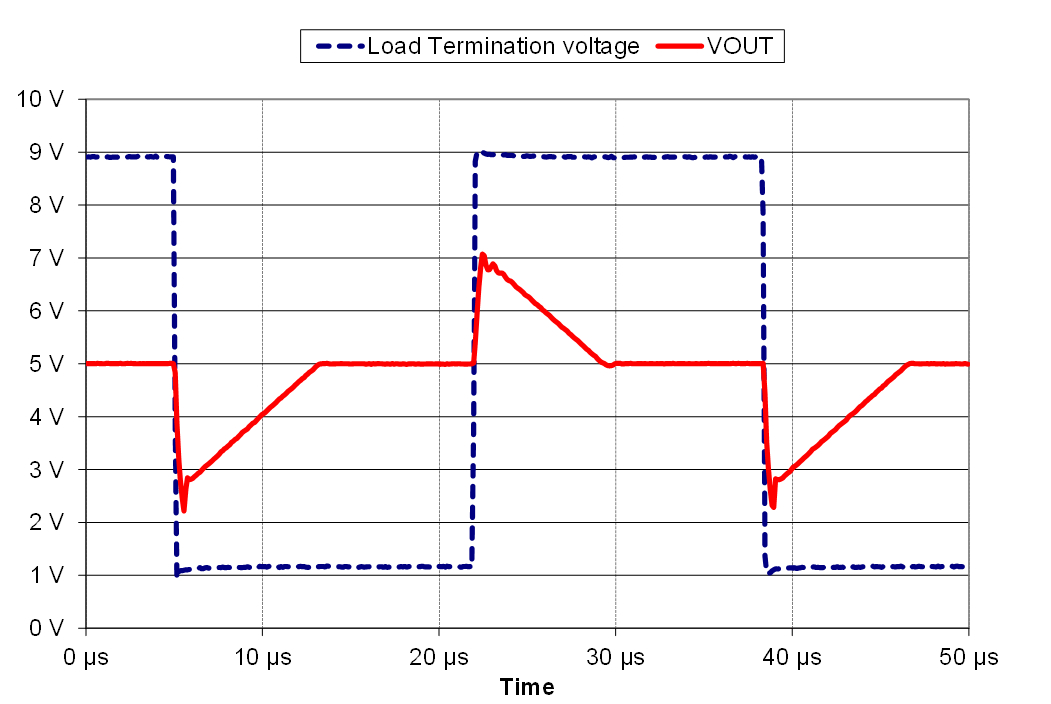

圖 4-8 LM358 交叉測試波形
