4.3 輸出交叉延時時間
該運算放大器系列不為圖 4-4 中藍色框中突出顯示的任何輸出晶體管（B 類類型）提供任何靜態偏置。大多數其他運算放大器設計方案為輸出晶體管（AB 類類型）提供小的靜態偏置，以使輸出電流無縫轉換。沒有靜態偏置的優點是允許“恒流阱”驅動器將輸出拉近負電源電壓。沒有靜態偏置的缺點是在輸出源驅動器和灌流驅動器之間切換時會出現延時時間。

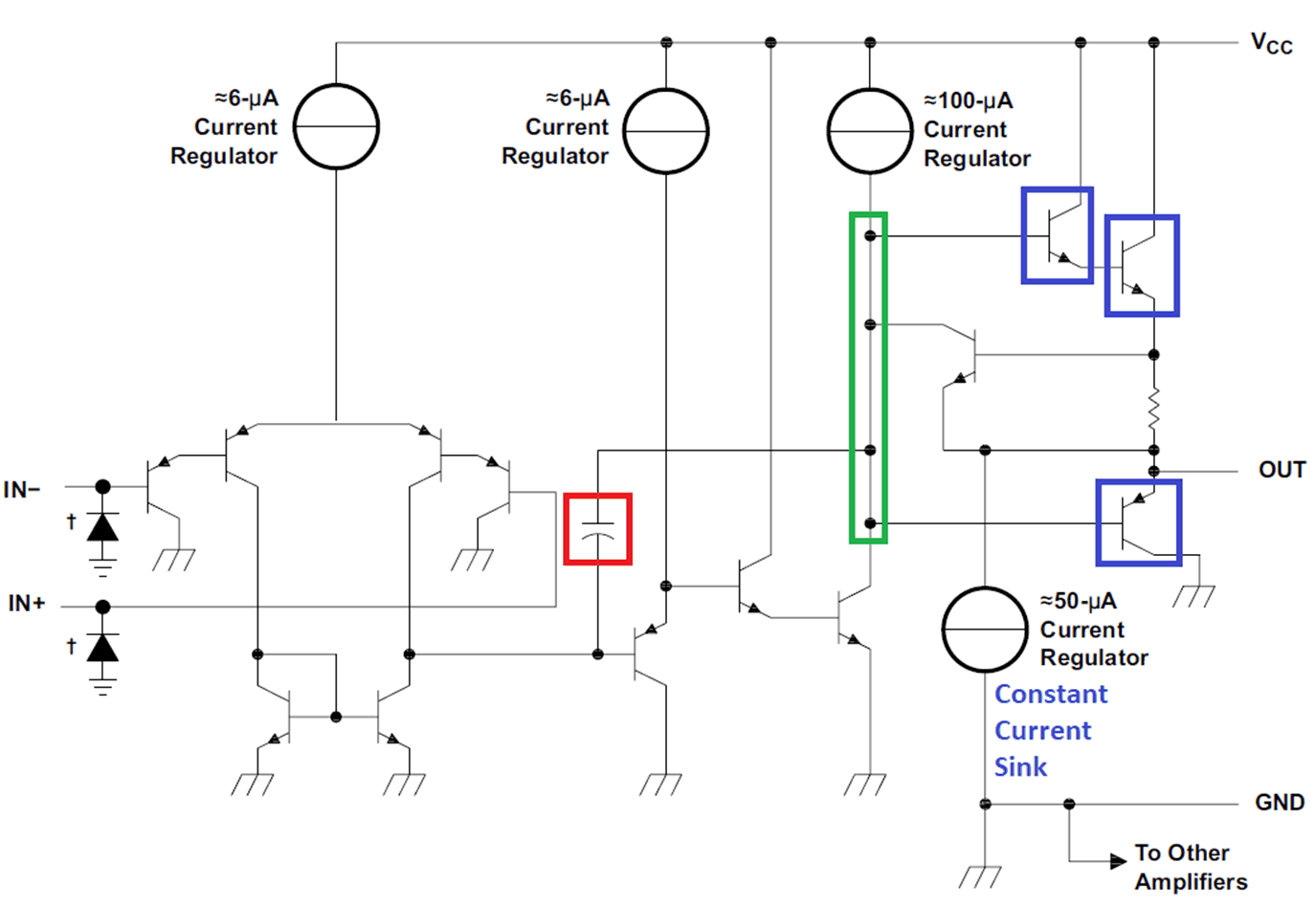

圖 4-4 突出顯示以下延時時間元件的原理圖：共享輸入節點（綠色）、補償電容器（紅色）和輸出晶體管（藍色）運算放大器的達林頓 NPN 驅動器和 PNP 發射極跟隨器輸出晶體管共享綠色框中突出顯示的輸入信號。補償電容器也連接到這個公共節點。因此，綠色節點的壓擺率與輸出的壓擺率相同，可在數據表中以典型值的形式找到。當運算放大器需要在達林頓 NPN 和 PNP 發射極跟隨器驅動器之間切換時，近似延時時間按如下公式計算
根據應用的不同，此延時可能明顯也可能不明顯。最大應用頻率和負載電流范圍是確定延時時間是否顯著的相關因素。
圖 4-5 和圖 4-7 中所示的兩個測試電路專門用于最大化交叉延時時間的視覺效果。在許多應用中，交叉時間不會引起任何問題。但是，當存在高頻信號、快速上升或下降時間或必須更大程度降低失真時，應格外小心。可以添加輸出下拉或上拉電阻，以使輸出源驅動器或灌流驅動器持續保持激活，從而防止時延。
