4.4 第一個交叉示例
圖 4-5 中的第一個示例測試電路將 LM324 用作 10kHz 頻率的正弦波緩沖器。輸入信號為 ±1V 峰值、10kHz 正弦波。電源電壓為 ±5V。無論開關位置如何，負載始終為 2.7kΩ。但是，電阻器的端接電壓可在 –5V、0V 和 5V 之間切換。理想情況下，負載電流小且所需的輸出壓擺率遠低于典型壓擺率規格，因此運算放大器輸出將遵循輸入電壓正弦波。
圖 4-5 交叉測試原理圖用例 A：開關處于“A”位置時，負載電阻端接至 –5V。因此，運算放大器將始終拉出電流，該電流將在 1.48mA 至 2.22mA 之間變化。輸出將跟隨輸入，因?yàn)檫_(dá)林頓 NPN 驅動器始終處于活動狀態，如圖 4-6 中的綠色波形所示。
用例 B：開關處于“B”位置時，負載電阻端接至 0V 或 1/2 Vs。因此，運算放大器將拉出和灌入電流，要求輸出改變驅動器。該電流將在 -0.37mA 至 0.37mA 之間變化。輸出驅動器將在 PNP 和 NPN 之間切換，因此圖 4-4 中的綠框節點電壓必須轉換到 VBE 的三倍才能改變輸出電壓。在 25°C 時，切換電流極性所需的時間為
輸出波形在 4μs 內趨于平坦，因?yàn)橹挥形⑷醯暮懔髭逄幱诨顒訝顟B(tài)，并且在此期間達林頓 NPN 驅動器和 PNP 發射極跟隨器驅動器均未處于活動狀態。請參見圖 4-6 中的紅色波形。此平坦期間的電壓值為 2.7kΩ 或負載電阻乘以恒流阱的值。延遲后，輸出電壓會根據器件的壓擺率限值發生變化，直到它采用正確的值。每次運算放大器在源電流和灌電流驅動器之間切換時，都會發生這種情況。恒流阱始終處于開啟狀態，但其電流不足以將 2.7kΩ 負載電阻器驅動至 –1V。只有 2018 年或之后的新型器件仿真模型才包含此延時時間。
用例 C：開關處于“C”位置時，負載電阻端接至 5V。因此，運算放大器將始終灌入電流，該電流將在 –1.48mA 至 –2.22mA 之間變化。輸出將跟隨輸入，因?yàn)?PNP 發射器始終處于活動狀態。請參見 圖 4-6 中的紫色波形。

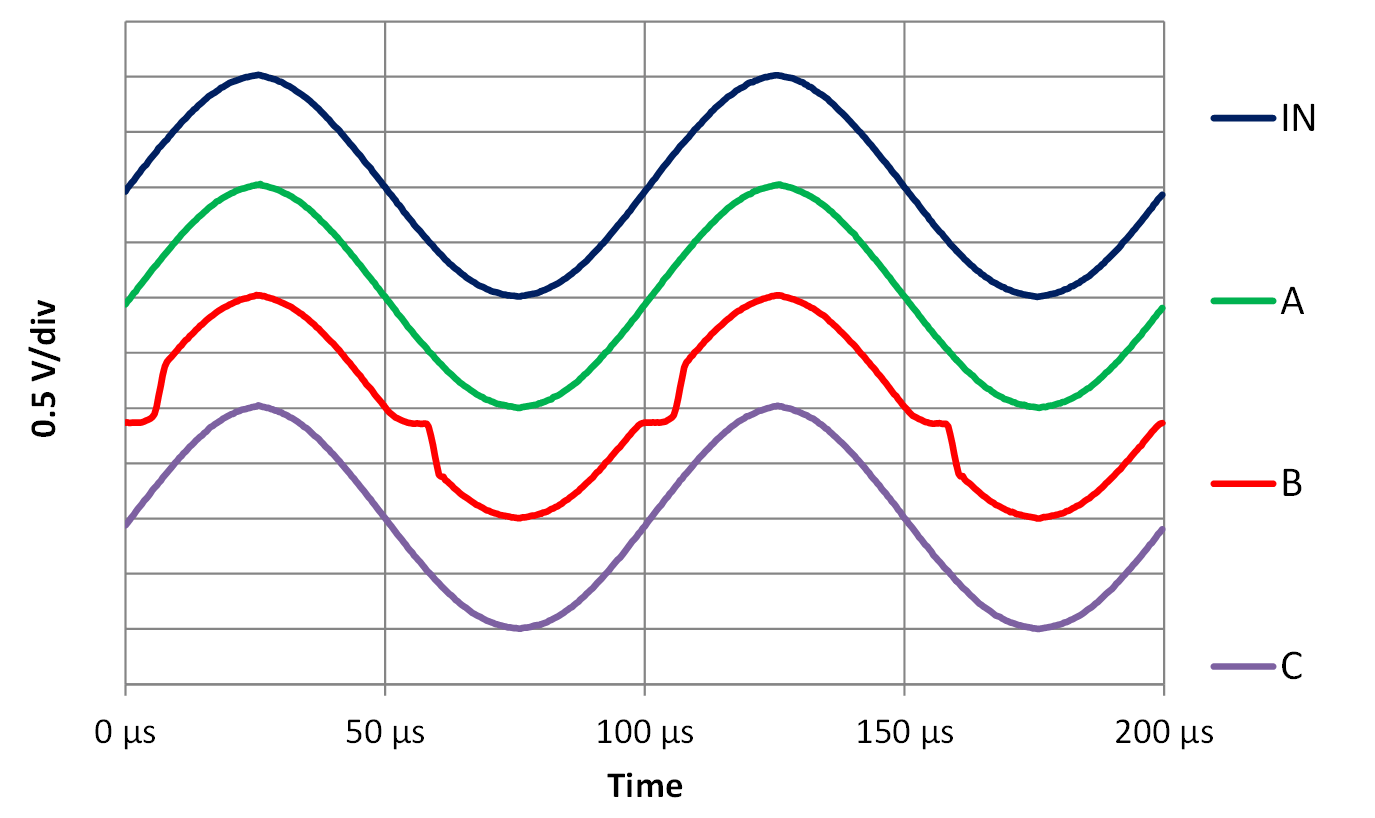

圖 4-6 LM324 交叉測試波形
