4.2 壓擺率可變性
最好在應用的壓擺率要求和所用器件的典型壓擺率之間留出一些裕度。正常工藝差異會影響內部偏置電流和電容器氧化層厚度，這是決定壓擺率的兩個因素。這些元件在圖 4-1 中以藍色突出顯示。正壓擺率和負壓擺率之間也可能略有不同。產生這種差異的原因很簡單：圖 4-1 中紅框內的晶體管沒有關斷驅動。驅動紅框晶體管的 NPN 晶體管只能拉出電流實現導通，而無法灌入電流進行關斷。該器件系列中紅框內晶體管的基極到集電極電容因量產的裸片而異。NPN 晶體管 β 也是決定壓擺率的一個因素。如果紅框晶體管的自然關斷壓擺率
比偏置和補償電容器設置的壓擺率慢
那么正壓擺率將降低，而負壓擺率不受影響。因此，正壓擺率會比負壓擺率慢。LM358B、LM2904B、LM324B 和 LM2902B 具有用于紅框晶體管基極的放電路徑。因此，這個突出顯示的晶體管不會影響壓擺率。

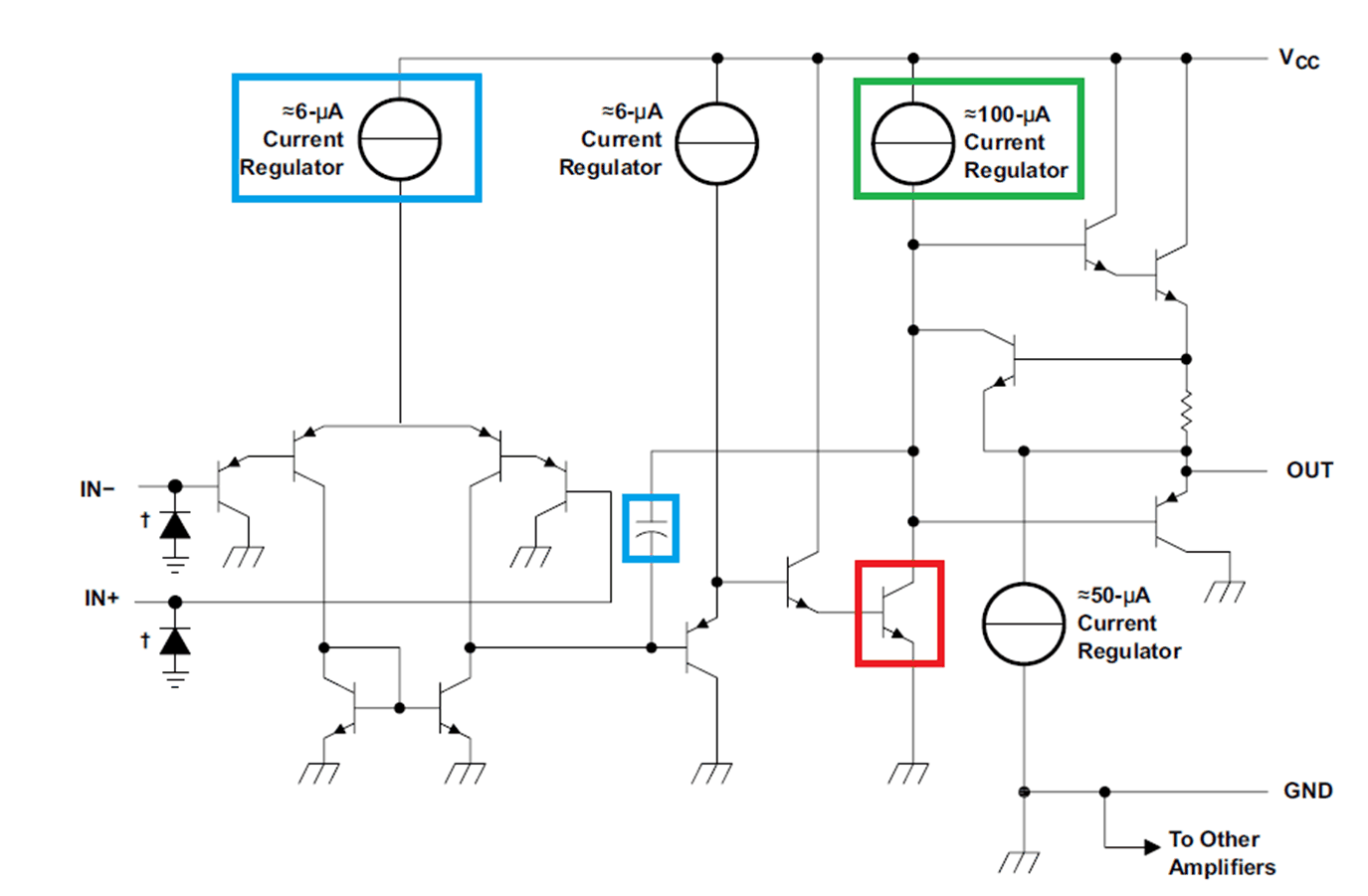

圖 4-1 突出顯示以下壓擺率元件的原理圖：尾電流（藍色）、補償電容（藍色）、集電極電流（綠色）、集電極至基極電容（紅色）只有遵循超寬輸入失調電壓規格的商業級四通道運算放大器的裸片具有足夠的基極-集電極電容，可用于證明高溫壓擺率的變化。所有其他器件變體的壓擺率很少發生變化。關鍵是不依賴于匹配的壓擺率。幸運的是，實際上很少有電路需要匹配的壓擺率。作為參考，下面顯示了兩種常見器件的壓擺率曲線，圖 4-2 中是商業級器件，圖 4-3 中是汽車級器件。請注意，其他裸片設計通常具有匹配的正壓擺率和負壓擺率。一小部分樣片在高溫下可能會表現出一些差異。

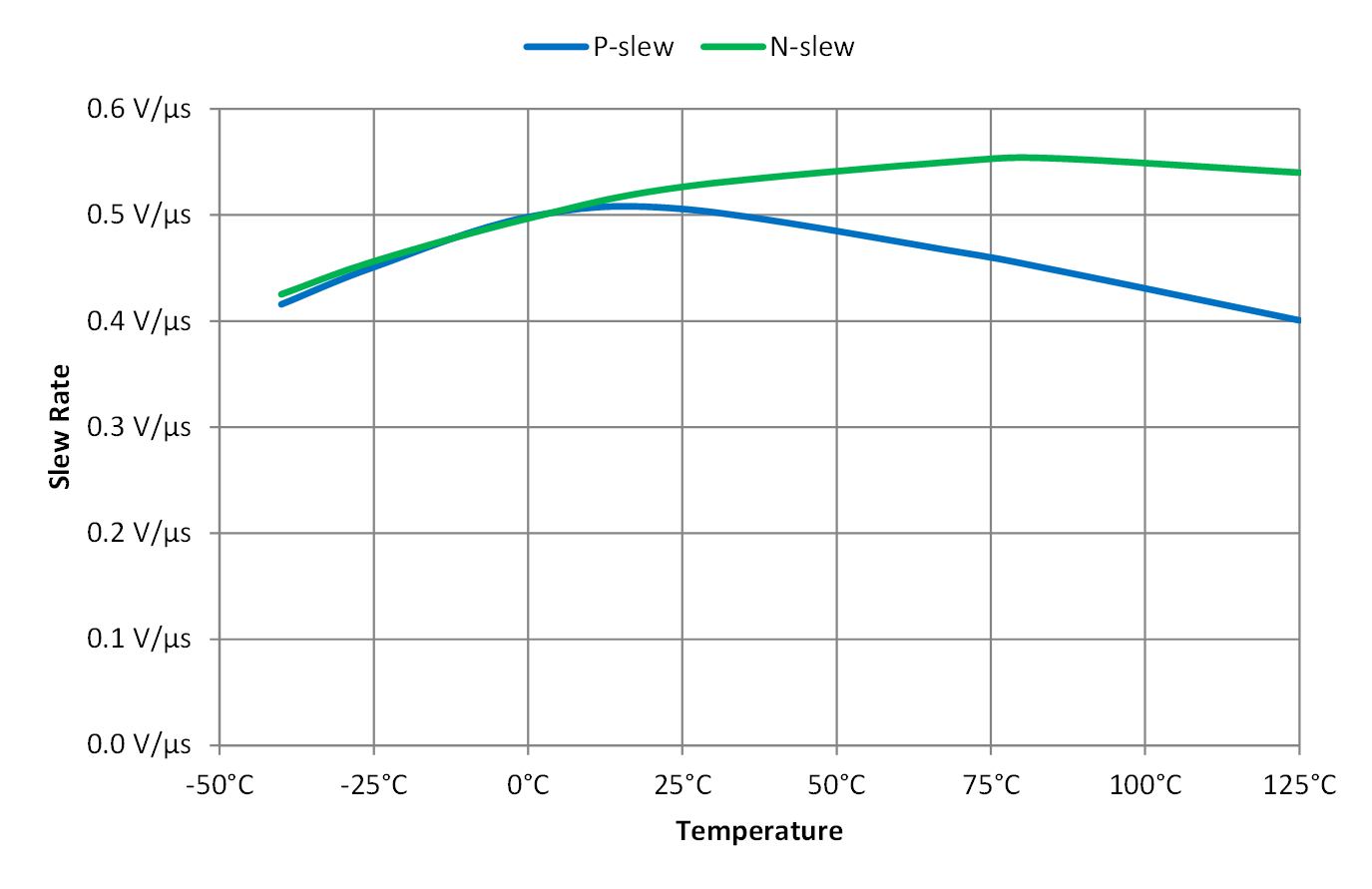

圖 4-2 顯示 LM2902DR 的壓擺率與溫度間關系的圖

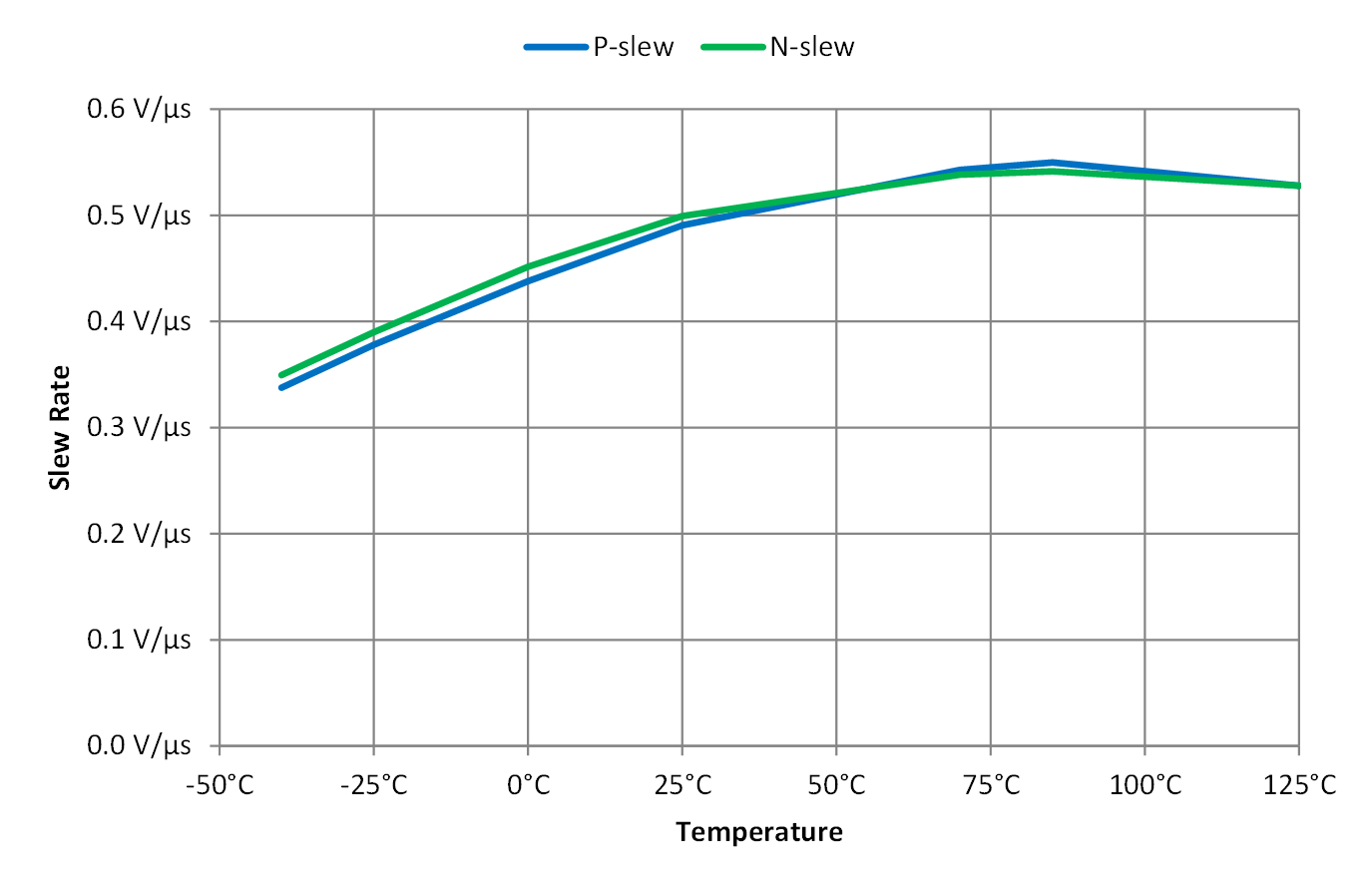

圖 4-3 LM2902QDRQ1 的壓擺率與溫度間的關系
