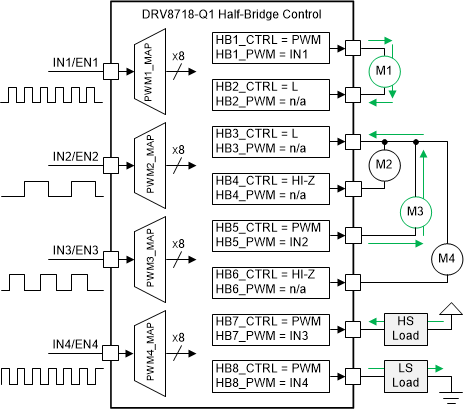

半橋驅動可以非常有用，因?yàn)槠湓谪?fù)載配置中帶來靈活性，而且 H 橋解決方案可以配置為多個半橋來驅動多個螺線管。如前所述，DRV8714-Q1 和 DRV8718-Q1 柵極驅動器支持此配置以及 PWM 映射特性，如圖 4-5 中所示

DRV8343-Q1 可以在高側 PWM 和低側截止配置中控制多達三個不同的螺線管。在此模式下，DRV8343-Q1 將在開關時自動插入死區時間，并處理過流保護 (OCP)、電池短路保護和對地短路故障保護。在獨立半橋 PWM 模式下，INHx 引腳會獨立控制每個半橋并支持兩種輸出狀態：低或高。相應的 INHx 和 INLx 信號控制輸出狀態，如圖所示。INLx 引腳用于將半橋更改為高阻抗。如果不需要高阻抗?fàn)顟B(tài)（高阻態），請將所有 INLx 引腳設置為邏輯高電平。

可以使用半橋和獨立 MOSFET 驅動模式組合，此時兩個相位處于獨立半橋模式，最后一個相位處于獨立 MOSFET 模式。這樣可以同時分別驅動總共四個螺線管，其中兩個在推挽配置，一個在高側配置，一個在低側配置。在這些模式下，處于獨立半橋模式的兩個相位控制獨立的故障處理，而死區時間執行由器件完成。對于獨立 MOSFET 模式下的相位，會繞過器件死區時間插入。

對于低電流應用，DRV824x-Q1 和 DRV887x-Q1 是集成式 H 半橋驅動器的系列器件，可按照 R_DSON 進行調整。這些驅動器還可以配置為在獨立半橋模式下驅動兩個螺線管。MOSFET 內置在器件中，以簡化設計并減少布板空間。

DRV824x-Q1 系列可以支持獨立半橋模式，以便驅動多種負載配置。低側配置示例如 圖 4-6 中所示。

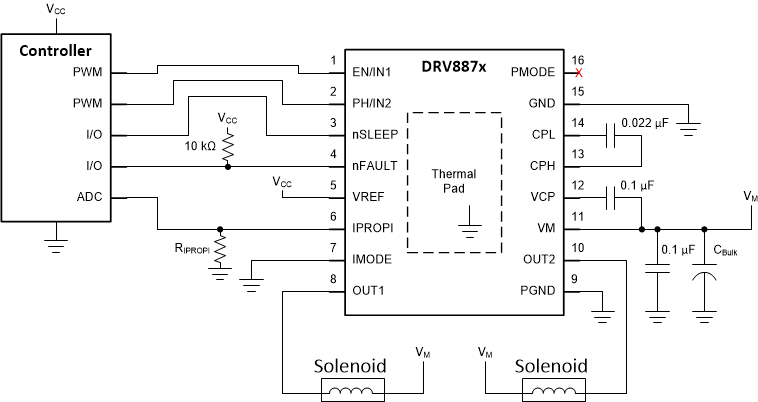

圖 4-7 顯示了配置為在獨立半橋模式下驅動兩個螺線管的應用原理圖。

表 4-3 顯示了獨立半橋模式的真值表。

DRV8706-Q1 是一款小型單 H 橋柵極驅動器，使用四個外部 N 溝道 MOSFET，可獨立控制多達兩個螺線管或繼電器。圖 4-8 顯示了對獨立半橋模式的控制。表 4-4 顯示了獨立半橋模式下 DRV8706-Q1 的控制表。在此模式下，器件不進行 PWM 電流調節或電流斬波。
