4.2 獨立的低側/高側驅動
對于高側和/或低側驅動，一些器件具有獨立的 FET 模式，可以驅動獨立的高側負載和低側負載。DRV8714-Q1 和 DRV8343-Q1 柵極驅動器都支持多種驅動配置。
DRV8714-Q1 具有分離式高側和低側控制特性，能夠?qū)崿F(xiàn)在高側和低側 FET 之間連接浮動負載。下圖顯示了 DRV8714-Q1 在此配置下驅動螺線管負載。

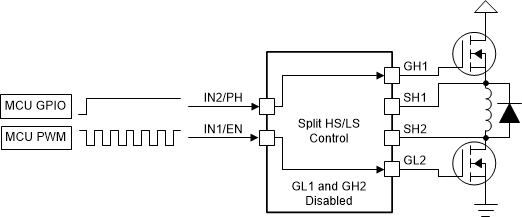

圖 4-3 DRV8714-Q1 分離式高側/低側控制在此模式下，高側 FET 可以作為開關控制，而低側 FET 可以由 PWM 控制。
高度可配置的 DRV8343-Q1 可以支持多種相位配置，例如，三個相位中的一個可以是半橋，其他相位是獨立的 FET，一個是 PH/EN，其他是 PWM 等等。
對于獨立的 MOSFET 驅動模式，INHx 引腳和 INLx 引腳分別控制輸出 GHx 和 GLx。這樣，可以控制模式。在此模式下，可以在給定半橋柵極驅動器中，同時打開高側和低側 MOSFET。在此模式下，會繞過集成死區時間。
| INLx | INHx | GLx | GHx |
|---|---|---|---|
| 0 | 0 | L | L |
| 0 | 1 | L | H |
| 1 | 0 | H | L |
| 1 | 1 | H | H |

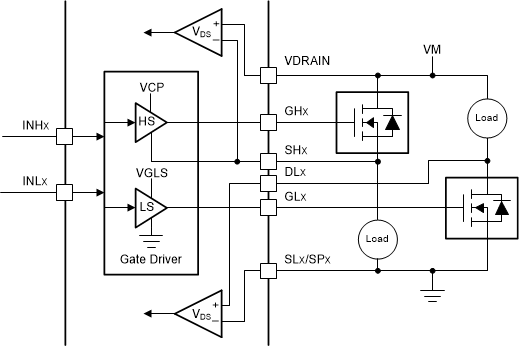

圖 4-4 顯示了如何使用 DRV8343-Q1 器件通過一個半橋同時連接高側負載和低側負載，并獨立驅動這些負載。在此模式下，兩個 MOSFET 的 VDS 監視器都處于運行狀態，防止出現過流情況。對于總共 6 個不同螺線管，3 個相位中的每一個都可以做到這一點。請注意，如果半橋僅用于實現高側或低側驅動器，則無需連接未使用的負載。VDS 監視器仍可以監測過流情況。
圖 4-4 獨立的 PWM 高側和低側驅動器
