4.4 集成式及柵極驅動器 H 橋
TI 電機驅動器還可以支持 H 橋驅動以及集成式柵極驅動器或柵極驅動解決方案。一些驅動器（如 DRV8714-Q1 和 DRV8718-Q1 柵極驅動器）具有 H 橋控制模式，可以驅動兩到四個 H 橋。如果不需要 PWM 控制，甚至可以通過 SPI 控制寄存器直接控制兩個 H 橋柵極驅動器。在此模式下，可在 SPI 寄存器中配置有源續流再循環路徑（低側或高側）。

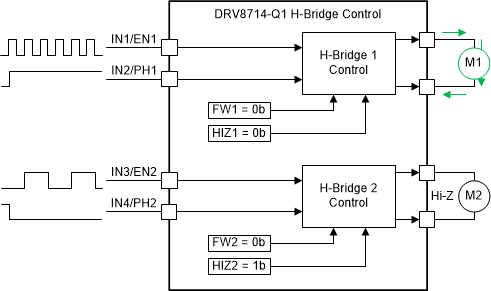

圖 4-9 H 橋控制示例對于空間受限的螺線管應用，可以將 DRV8243-Q1 集成式 H 橋驅動器配置為單 H 橋驅動器，或兩個獨立的半橋驅動器。此器件還可以通過 SPI 特定寄存器位控制橋。此外，用戶可以在每個外部輸入與其等效的寄存器位的 與/或邏輯組合之間進行配置。例如，對于某些配置位，可以將引腳輸入與 SPI_IN 寄存器位進行與運算。
DRV8243-Q1 器件是器件系列的一部分，具備引腳對引腳兼容性、可調整的 RDSON 以支持不同的負載），還包括 DRV814x-Q1 集成式半橋驅動器（其 RDSON 是 DRV824x-Q1 器件的一半）。
DRV887x-Q1 集成式 H 橋驅動器系列（其中包括 DRV8873-Q1）包含支持高達 10A 的 H 橋。
