一旦 EN 引腳上的電壓達到其閾值且輸入電壓高于 UVLO 閾值，該器件就會啟用。一旦 EN 引腳上的電壓低于其閾值或輸入電壓低于 UVLO 閾值，TPS62120 就會停止工作。

由于 V_OUT 在此配置中是 IC 接地，因此 EN 引腳必須以 V_OUT（而非接地）為基準。在降壓配置中，1.1V 被視為高電平，小于 0.4V 被視為低電平。但在反相降壓/升壓配置中，V_OUT 電壓是基準電壓；因此，高閾值為 1.1V + V_OUT，低閾值為 0.4V + V_OUT。例如，如果 V_OUT = –5V，V_EN 在高于 -3.9V 的電壓下被視為高電平，在低于 -4.6V 的電壓下被視為低電平。

這種行為可能會導致難以啟用或禁用器件，因為在某些應用中，提供 EN 信號的 IC 可能無法產生負電壓。圖 2-1 所示的電平轉換器電路通過消除負 EN 信號，減少了與失調 EN 閾值電壓相關的任何麻煩。如果不需要禁用 TPS62120，EN 引腳可在沒有此電路的情況下直接連接至 V_IN。

VOUT 是反相降壓/升壓轉換器的負輸出電壓

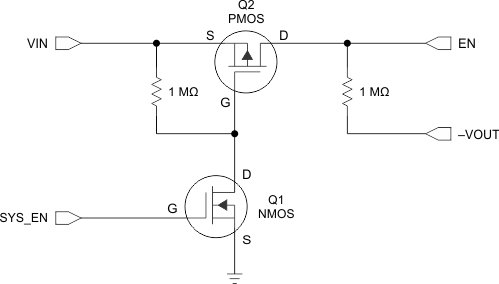

圖 2-1 EN 引腳電平轉換器

最初驅動 EN 的正信號改為連接到 Q1 的柵極 (SYS_EN)。當 Q1 關閉 (SYS_EN grounded) 時，Q2 在其 V_GS 上看到 0V，并且也保持關閉。在這種狀態下，EN 引腳檢測到 –5V 低于低電平閾值，并禁用該器件。

當 SYS_EN 提供足夠的正電壓來開啟 Q1（MOSFET 數據表中指定的 V_GS 閾值）時，Q2 的柵極通過 Q1 接地。這會將 Q2 的 V_GS 驅動為負，并打開 Q2?，F(xiàn)在，V_IN 通過 Q2 連接到 EN，并且引腳高于高電平閾值，從而導通器件。務必確保 Q2 的 V_GD 和 V_GS 在啟用和禁用狀態期間都保持在 MOSFET 額定值范圍內。不遵守此約束可能會導致 MOSFET 損壞。

啟用和禁用序列如圖 2-2 和圖 2-3 所示。SYS_EN 信號激活使能電路，GD 節點信號表示 Q1 和 Q2 之間的共享節點。此電路使用 1.8V SYS_EN 信號和雙路 N/PFET Si1029X 進行了測試。EN 信號是電路的輸出，從 V_IN 變?yōu)?–V_OUT，從而正確啟用和禁用器件。當 IC 被禁用時，SGND 引腳被用來將 V_OUT 加速恢復到 0V。

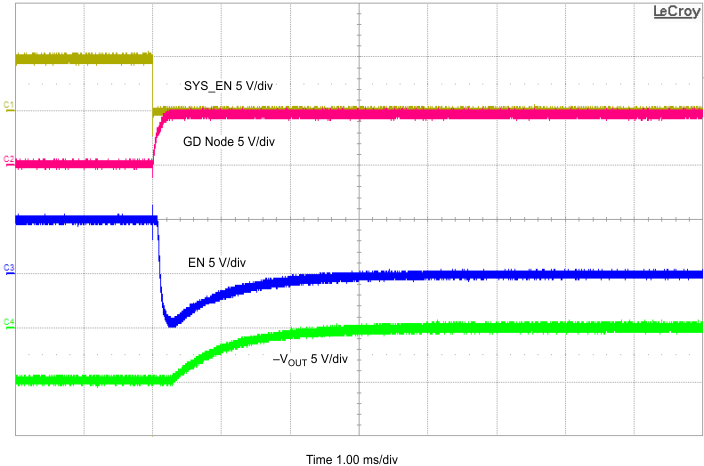

圖 2-2 啟用序列

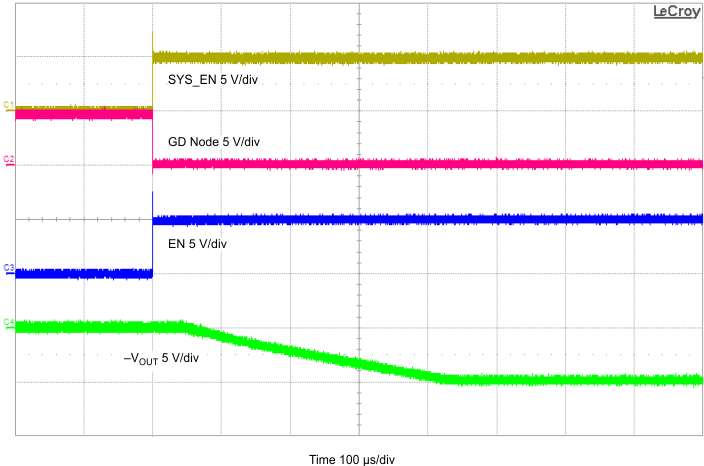

圖 2-3 禁用序列
