ZHCABY7C October 2013 – November 2022 TPS62120 , TPS62122
1.2 概念
反相降壓/升壓拓?fù)渑c降壓拓?fù)浞浅Ｏ嗨?。?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#SLVA4783734">圖 1-1 所示的降壓配置中，正連接 (VOUT) 連接到電感器，返回連接到集成電路 (IC) 接地。然而，在圖 1-2 所示的反相降壓/升壓配置中，IC 接地用作負輸出電壓（標記為 -VOUT）。降壓配置中的正輸出用作接地 (GND)。這種反相拓?fù)湓试S輸出電壓反相并且始終低于接地電壓。

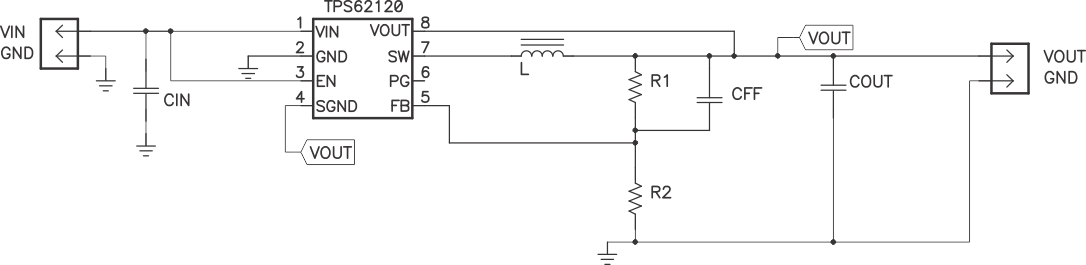

圖 1-1 TPS62120 降壓拓?fù)?/span>

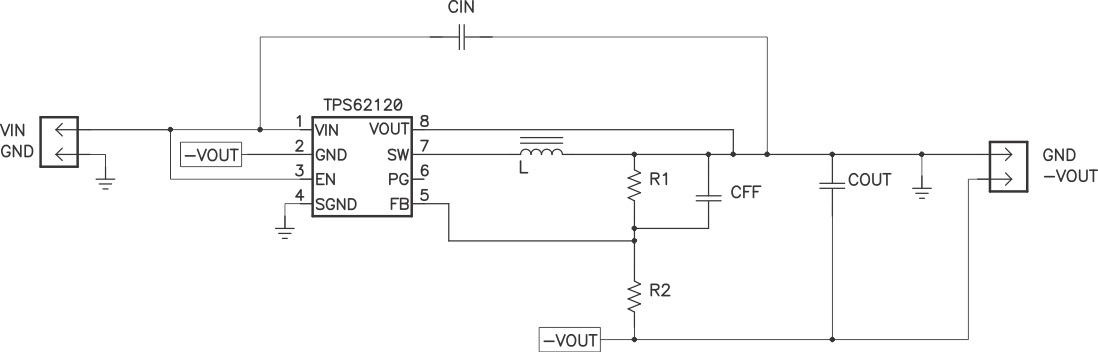

圖 1-2 TPS62120 反相降壓/升壓拓?fù)?/span>反相降壓/升壓拓?fù)渲械碾娐愤\行不同于降壓拓?fù)渲械碾娐愤\行。圖 1-3 (a) 說明了輸出電壓端子是反向的，盡管元件的接線方式與降壓轉換器相同。在控制 MOSFET 導通期間，如圖 1-3 (b) 所示，電感器用電流充電，而輸出電容器提供負載電流。在此期間，電感器不向負載提供電流。在控制 MOSFET 的關斷時間和同步 MOSFET 的導通時間內，如圖 1-3 (c) 所示，電感器為負載和輸出電容提供電流。這些更改會影響后續部分中描述的許多參數。

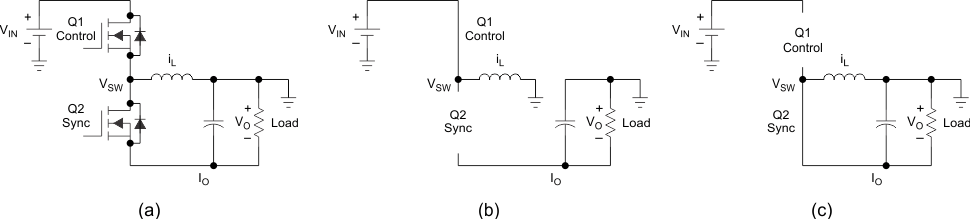

圖 1-3 反相降壓/升壓配置
