ZHCABY7C October 2013 – November 2022 TPS62120 , TPS62122
3 啟動行為和開關節點注意事項

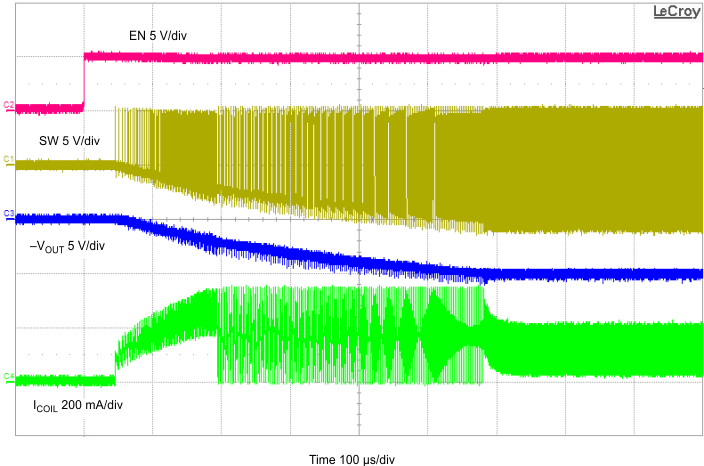

圖 3-1 展示了反相配置中的啟動行為。EN 變?yōu)楦唠娖胶?，器件在大約 50μs 的延遲后開始開關。由于反相拓撲中的峰值電流較高，因此在啟動期間經常會達到電流限制。只要適當選擇電感器的飽和電流，這是可以接受的。
圖 3-1 反相配置中的啟動行為圖 3-1 還展示了器件啟動時的 SW 節點電壓。SW 引腳上的電壓從 VIN 切換到 VOUT。當高側 MOSFET 導通時，SW 節點會看到輸入電壓，而當?shù)蛡?cè) MOSFET 導通時，SW 節點會看到 IC 接地，即輸出電壓。隨著 VOUT 繼續斜降，SW 節點低電平隨之下降。
