ZHCABY7C October 2013 – November 2022 TPS62120 , TPS62122
2.3 電源正常引腳
TPS62120 具有內置電源正常 (PG) 功能，可指示輸出電壓是否已達到適當水平。PG 引腳是開漏輸出，需要使用一個上拉電阻器。因?yàn)?VOUT 在此配置中是 IC 接地，所以 PG 引腳以 VOUT 而非接地為基準，這意味著 TPS62120 在 PG 為低電平時將其拉至 VOUT。
這種行為可能會導致難以讀取 PG 引腳的狀態，因?yàn)樵谀承?yīng)用中，檢測 PG 引腳極性的 IC 可能無法承受負電壓。圖 2-5 所示的電平轉換器電路通過消除 PG 引腳的負輸出信號，減少了與失調 PG 引腳電壓相關的任何麻煩。如果不需要 PG 引腳功能，則可以在沒有此電路的情況下將其懸空或連接到 VOUT。請注意，為避免違反其絕對最大額定值，PG 引腳的驅動電壓不應超過負輸出電壓（IC 接地）6 V 以上。

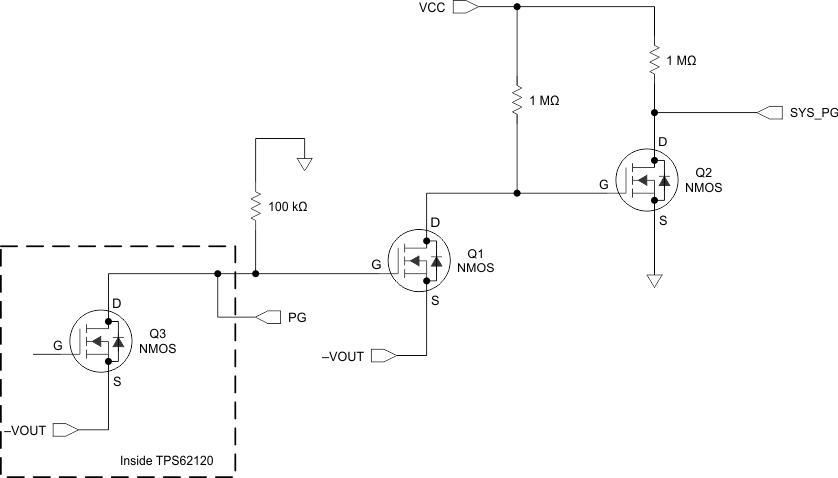

圖 2-5 PG 引腳電平轉換器在 TPS62120 內部，PG 引腳連接到 N 溝道 MOSFET (Q3)。通過將 PG 引腳連接到 Q1 的柵極，當 PG 引腳被拉低時，Q1 關閉而 Q2 開啟，因?yàn)樗?VGS 看到 VCC。然后 SYS_PG 被拉至地。
當 Q3 關斷時，Q1 的柵極被拉至地電位，將其導通。這會將 Q2 的柵極拉至地下，將其關閉。然后，SYS_PG 被上拉到 VCC 電壓。請注意，對于連接到 SYS_PG 網絡的電路，VCC 電壓必須處于適當?shù)倪壿嬰娖健?/p>
圖 2-6 和圖 2-7 中說明了此 PG 引腳電平轉換器序列。PG 信號激活 PG 引腳電平轉換器電路，GD 節點信號表示 Q1 和 Q2 之間的共享節點。該電路使用 1.8V 的 VCC 和雙 NFET Si1902DL 進行了測試。SYS_PG 網絡是電路的輸出，在接地和 1.8V 之間，可由單獨的器件輕松讀取。當 IC 被禁用時，SGND 引腳被用來將 VOUT 加速恢復到 0V。

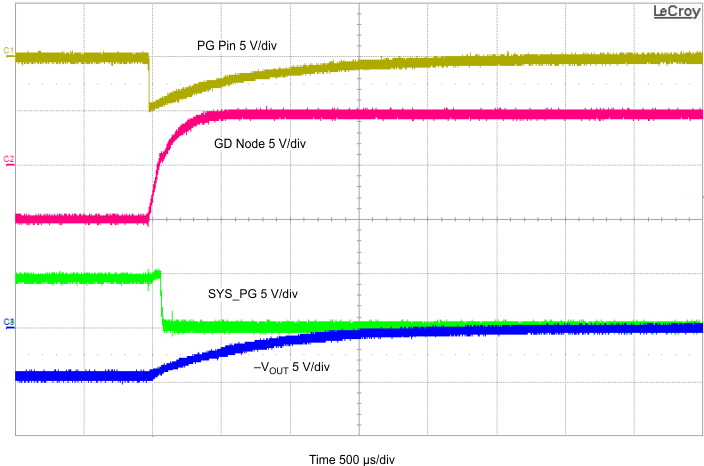

圖 2-6 啟動時的 PG 引腳電平轉換器

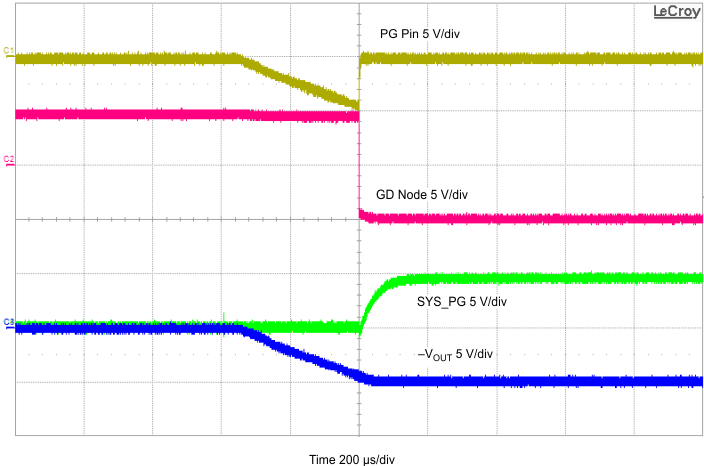

圖 2-7 關斷時的 PG 引腳電平轉換器
