ZHCAC22A December 2020 – January 2023 OPA2310 , OPA310 , OPA348 , OPA4310 , TLV341 , TLV341A , TLV342 , TLV342A

3.1 V+ 側無輸入二極管的運算放大器 ESD 保護：結構

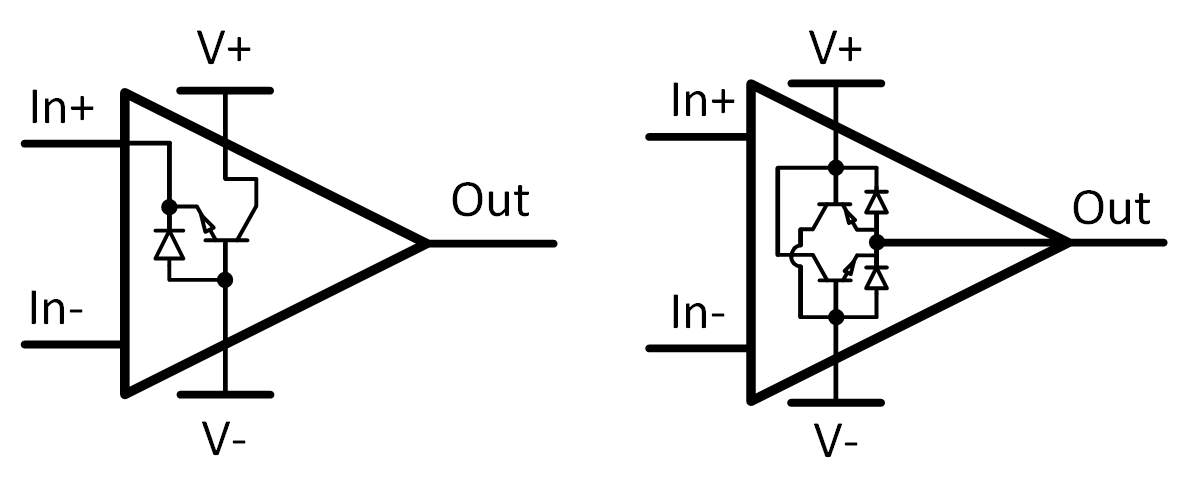

#GUID-6719DF57-5B91-4405-8896-143D865FD7CA 展示了 IN+ 引腳和 OUT 引腳的替代輸入保護結構示例。IN– 引腳上存在與 IN+ 引腳相同的結構，但為簡單起見，這里未顯示該結構。相比之下，輸出引腳具有到兩個電源軌的二極管路徑。這里并未顯示所有輸入保護，此圖僅顯示與本應用報告緊密相關的部分。

圖 3-1 IN+（也存在于 IN– 上）和 OUT 的電流路徑

在這種結構下，IN+ 和 IN- 可能會超過 V+，而不開啟二極管保護路徑和傳導電流。例如，如果 V+ 和 V- 接地，則在正輸入信號的情況下，將會阻止從輸入到電源的電流路徑。同樣，如果在看到正輸入信號的情況下 V+ 懸空、V- 接地，則可以避免輸入電流到正電源以及對放大器反向供電的可能性。輸入和電源引腳上的電壓仍需要保持在數據表中提到的絕對最大額定值之下。

表 3-2 展示了一個示例絕對最大額定值 表，這些是 OPAx310 高輸出電流、快速關斷、低電壓（1.5V 至 5.5V）、RRIO、3MHz 運算放大器的額定值。與標準 ESD 保護結構表中的值（絕對輸入共模電壓只能超過電源軌 0.5V）不同，此替代保護方案的輸入共模電壓沒有該限制。關于輸入電壓能夠比 V+ 超出多少，仍然存在一定的限制。最終，輸入被驅動得太遠，然后開始流動大電流。本文檔后面部分提供了示例測試設置和示例數據。

表 3-1 OPAx310 的絕對最大額定值

		最小值	最大值	單位
電源電壓，V_S = (V+) – (V–)		0	7	V
信號輸入引腳	共模電壓 #GUID-5544DF45-33F3-473B-A580-FB3AA7A885BE #GUID-A9B0CA86-3D28-4C79-8506-675BA8B3D5B0	–0.5	6.0	V
	差分電壓#GUID-5544DF45-33F3-473B-A580-FB3AA7A885BE #GUID-A9B0CA86-3D28-4C79-8506-675BA8B3D5B0		±6.0	V
	電流#GUID-A9B0CA86-3D28-4C79-8506-675BA8B3D5B0	-10	10	mA
輸出短路#GUID-BAECA71B-196F-4FE9-80DD-A2F6A17CFB23		持續
工作環境溫度，T_A		-55	150	°C
結溫，T_J			150	°C
貯存溫度，T_stg		-65	150	°C

(1) 只要輸入引腳保持在 6.0V 范圍內，它們就可以擺動超過 (V+)。沒有從輸入引腳到 (V+) 的二極管結構。

(2) 輸入引腳被二極管鉗制至 (V-)。低于 (V-) 0.3V 的輸入信號的電流必須限制在 10mA 或更低。

(3) 對地短路，每個封裝對應一個放大器。

最后，請記住，如果其中一個輸入引腳低于 V– 減 0.5V，采用這種替代 ESD 保護結構的器件仍會開始開啟其二極管保護路徑。因此，請考慮關閉放大器期間存在哪種類型的輸入信號。
