如圖 2-2 所示，TLV9051 器件具有傳統的 ESD 二極管保護。對于某些應用，如電池供電系統，電路設計人員可以選擇通過暫時關閉放大器來省電。這通常通過將 V+ 懸空來實現，或者，最好將 V+ 設置為接地。當放大器關閉時，輸入可以繼續檢測電壓，例如傳感器生成的信號。

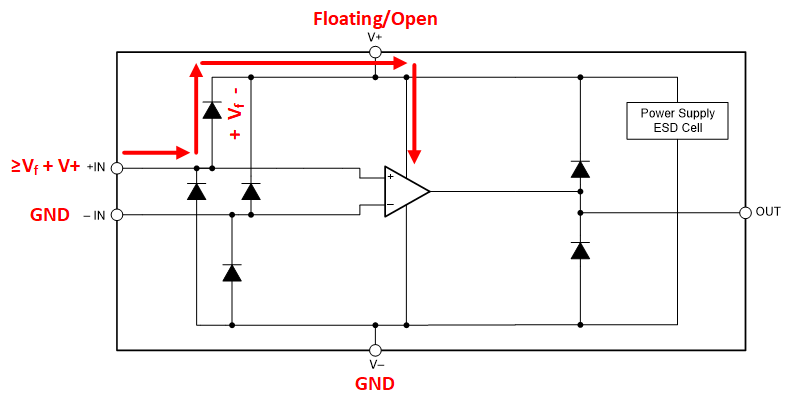

圖 2-2 反向供電運算放大器的輸入電流路徑

當 V+ 為高阻抗或懸空時，可能會對放大器反向供電。當輸入端的電壓大于 ESD 二極管的正向電壓加 V+ 電源軌電壓時，可能會發生反向供電，然后二極管可能會開始將電流通過輸入端傳導至電源引腳。如果未驅動 V+ 引腳，電壓可能會上浮，尤其是該節點有來自電路另一部分的接地阻抗時。然后，借助輸入信號通過 ESD 二極管為放大器供電，從而將器件導通。放大器的輸出端開始提供無用的輸出信號，隨后這些信號可能會饋送到下游元件。當傳感器開啟并發送信號，而且該信號會在放大器電源引腳完全斜升之前到達放大器輸入端時，傳感器電路中可能會發生類似的情況。

為了幫助防范對器件意外反向供電，一種方法是不將 V+ 引腳懸空。當引腳懸空或開路時，引腳的電壓不可預測，并且無法判斷到 V+ 甚至 V– 的保護二極管何時可能會導通。通過將該引腳接地，電路設計人員可以幫助防止 V+ 引腳的電壓向上浮動并開啟放大器。

即使將 V+ 引腳接地可以防止對放大器反向供電，但在這種情況下，仍有可能會有無用的電流進入二極管。如果輸入電壓比 GND 高出保護二極管的正向壓降，則 V+ 的輸入保護二極管仍然可以導通。當 V+ 懸空或接地時，在存在輸入信號的情況下，防止對放大器反向供電的恰當方法是避免完全開啟 ESD 二極管。如果在放大器的電源引腳接地或懸空的情況下，輸入電壓不可避免，則需要替代 ESD 保護方案。
