4 如何測量運算放大器的 ESD 結構電流

可以測量運算放大器的 ESD 結構電流，以便更好地了解其 ESD 保護電路的行為。其中一種測量方法需要選擇一個放大器，將電源引腳接地，然后掃描輸入和輸出引腳的電壓，并且一次掃描一個引腳。未測試的引腳可保持斷開狀態(tài)。測量通過 V+ 引腳和 V- 引腳的相應電流，可表明 ESD 結構電流的大小。此設置如#GUID-3FB0F29B-C03D-4EA8-BA05-01EF2D6FB3C8 所示，可以讓人了解在使用接地電源引腳關閉放大器，同時仍存在輸入或輸出信號時，放大器有什么行為。為避免在測試期間損壞器件，最好將電壓源的可用電流限制在 ±10mA。在生產環(huán)境中，最好盡可能將電流限制在 ±1mA。此測試方法用于確認某些器件的輸入結構行為，示例數據可以在GUID-FD018611-C7F1-42AF-BEE8-31C3A1761598.html#GUID-FD018611-C7F1-42AF-BEE8-31C3A1761598 中找到。

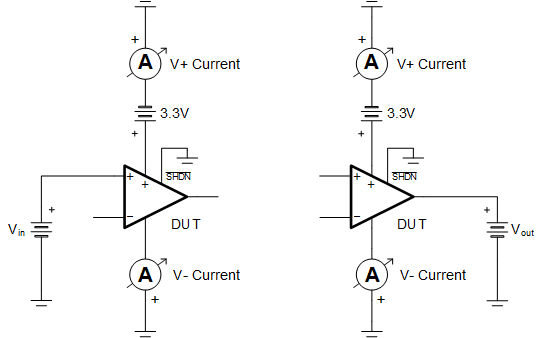

圖 4-1 設置 1 - 使用接地電源測試 IN+ 和 OUT 引腳的示例原理圖

根據如何關閉放大器，其他測試設置可能更適合在存在輸入或輸出電壓時準確觀察 ESD 結構電流。例如，關斷引腳可能允許電路設計人員在 V+ 電源引腳仍然存在電壓時，將放大器置于關斷模式。或者，一些電路設計人員希望通過打開 V+ 引腳來關閉放大器。#FIG_XJB_3L1_WNB 至#FIG_VHP_TM1_WNB 展示了一些更常見場景的替代 ESD 結構電流測試設置。GUID-FD018611-C7F1-42AF-BEE8-31C3A1761598.html#GUID-FD018611-C7F1-42AF-BEE8-31C3A1761598 中也提供了這些測試設置的示例數據。

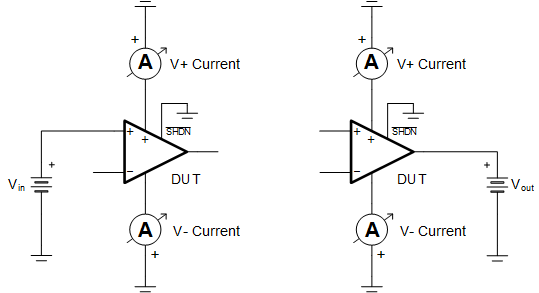

圖 4-2 設置 2 - 使用接地電源和關斷引腳測試 IN+ 和 OUT 引腳的示例原理圖

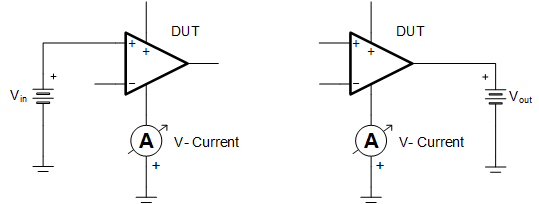

圖 4-3 設置 3 - 使用開路 V+ 引腳和接地 V- 引腳測試 IN+ 和 OUT 引腳的示例原理圖

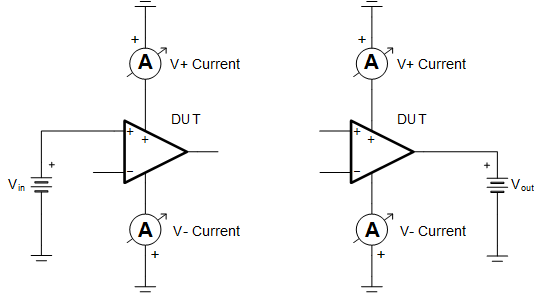

圖 4-4 設置 4 - 在 V+ 引腳上電、V- 引腳接地和關斷引腳處于低電平時測試 IN+ 和 OUT 引腳的示例示意圖
