A 采用替代性 ESD 保護結構的運算放大器的測量數據
附錄中的結果是使用GUID-D19E2E37-1918-4FC4-A8F9-AD27EF192E27.html#GUID-D19E2E37-1918-4FC4-A8F9-AD27EF192E27中描述的測試設置收集的。數據是在室溫下測得的。要了解隨溫度發生的變化，請參閱GUID-7F65413D-E236-4C76-BE85-67CCA943EE9B.html#GUID-FF866A02-F825-46C9-9D65-9968E5F74537。
圖 A-1 OPA310 - 設置 1 - 所施加輸入電壓下的 ESD 二極管電流

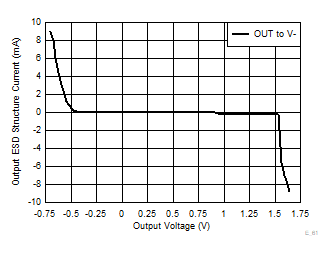

圖 A-2 OPA310 - 設置 1 - 所施加輸出電壓下的 ESD 二極管電流圖 A-3 OPA348 - 設置 1 - 所施加輸入電壓下的 ESD 二極管電流

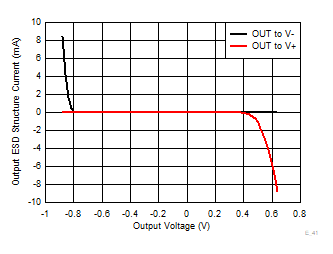

圖 A-4 OPA348 - 設置 1 - 所施加輸出電壓下的 ESD 二極管電流
圖 A-5 TLV342/TLV342A - 設置 1 - 所施加輸入電壓下的 ESD 二極管電流
圖 A-6 TLV342/TLV342A - 設置 1 - 所施加輸出電壓下的 ESD 二極管電流

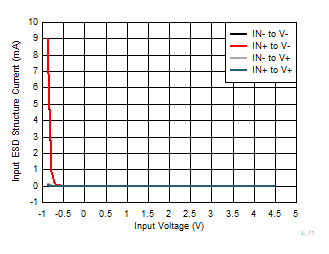

圖 A-7 OPA310 - 設置 2 - 所施加輸入電壓下的 ESD 二極管電流

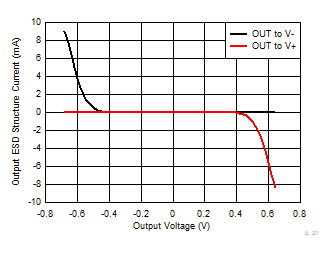

圖 A-8 OPA310 - 設置 2 - 所施加輸出電壓下的 ESD 二極管電流圖 A-9 TLV341/TLV341A - 設置 2 - 所施加輸入電壓下的 ESD 二極管電流
圖 A-10 TLV341/TLV341A - 設置 2 - 所施加輸出電壓下的 ESD 二極管電流
圖 A-11 OPA310 - 設置 3 - 所施加輸入電壓下的 ESD 二極管電流
圖 A-12 OPA310 - 設置 3 - 所施加輸出電壓下的 ESD 二極管電流圖 A-13 OPA348 - 設置 3 - 所施加輸入電壓下的 ESD 二極管電流
圖 A-14 OPA348 - 設置 3 - 所施加輸出電壓下的 ESD 二極管電流
圖 A-15 TLV342/TL342A - 設置 3 - 所施加輸入電壓下的 ESD 二極管電流
圖 A-16 TLV342/TLV342A - 設置 3 - 所施加輸出電壓下的 ESD 二極管電流

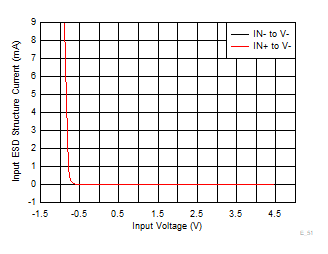

圖 A-17 OPA310 - 設置 4 - 所施加輸入電壓下的 ESD 二極管電流

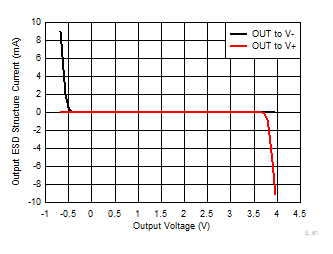

圖 A-18 OPA310 - 設置 4 - 所施加輸出電壓下的 ESD 二極管電流圖 A-19 TLV341/TLV341A - 設置 4 - 所施加輸入電壓下的 ESD 二極管電流
圖 A-20 TLV341/TLV341A - 設置 4 - 所施加輸出電壓下的 ESD 二極管電流
