2.4.2 無傳感器
無傳感器解決方案從設計中移除了任何有傳感器組件，這有助于節省 BOM 成本。許多 TI 電機驅動器都可以在不使用霍爾效應傳感器的情況下檢測無刷直流電機的位置，方法是測量電機驅動器未連接繞組上產生的反電動勢電壓（#ID-E64B165D-9307-4C38-FE7A-FA7C66648935），或者在內部使用繞組電阻 (R)、繞組電感 (L)、相電流 (Is) 和電機電壓 (Vs) 來估算生成的反電動勢電壓 (Es)（#ID-1BDA3AF9-3868-4135-ABA2-2D0C19D50E31）。
無傳感器控制通常用于速度應用，因?yàn)殡姍C(jī)在以恒定速度旋轉時會產生足夠的反電動勢。位置控制不能無傳感器，扭矩控制很難以無傳感器的方式實現。

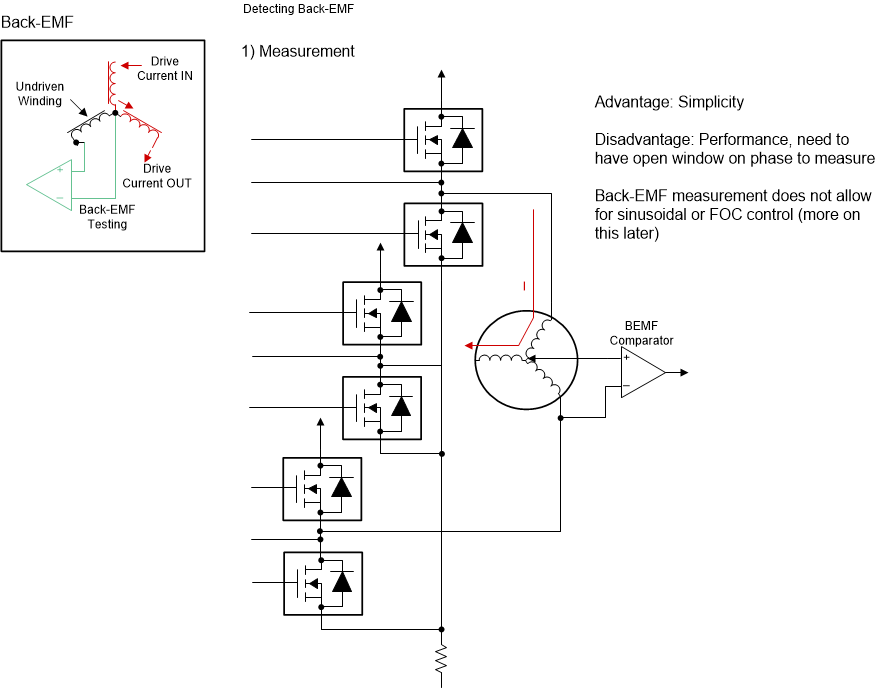

圖 2-7 使用 BEMF 比較器估算反電動勢

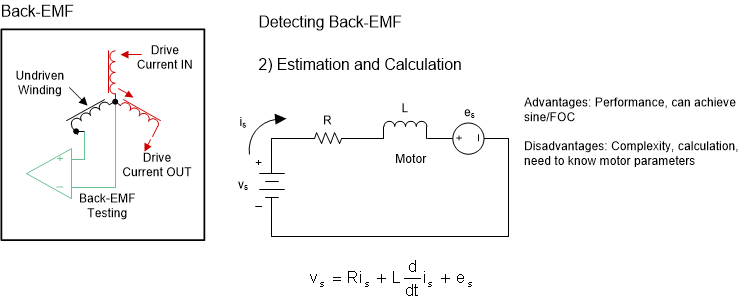

圖 2-8 使用已知電機參數和一階差分方程計算反電動勢
