與 RTD 類似，熱敏電阻是阻值隨溫度變化的傳感器。熱敏電阻可以是 PTC（正溫度系數）類型或 NTC（負溫度系數）類型。阻值隨溫度的變化而顯著變化，其非線性度遠高于 RTD，但其適用的溫度范圍更有限。圖 2-10 展示了用于冷端補償?shù)?NTC 熱敏電阻測量。此示例熱敏電阻在 25°C 時的阻值為 5kΩ。在電路中添加了兩個電阻，用于在接近室溫的冷端溫度下對測量進行線性化。

測量電路需要：

• AINP 和 AINN 輸入
• 為 ADC 啟用內部基準并驅動熱敏電阻電路
• 用于熱敏電阻線性化電路的精密電阻

對于圖 2-9 所示的拓?fù)?，熱敏電阻電路?ADC 內部基準進行驅動。電路中添加了與熱敏電阻并聯的 R₂，以便在室溫附近提供更線性的響應。圖 2-10 展示了阻值與溫度間的線性化關系圖。

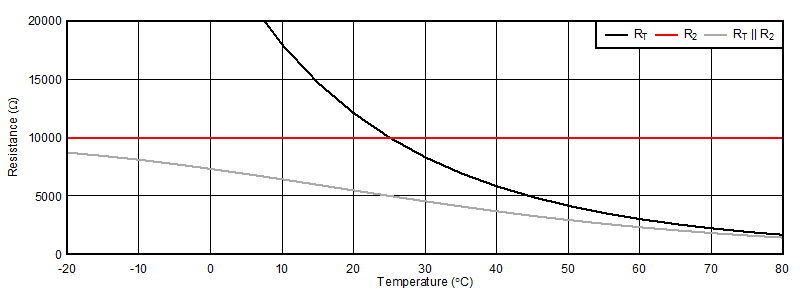

圖 2-10 工作溫度范圍內的熱敏電阻和線性化響應

NTC 熱敏電阻的阻值 (R_T) 在工作溫度范圍內是非線性的。在低溫條件下，較小的溫度變化會導致較大的阻值變化。在高溫條件下，較大的溫度變化會導致較小的阻值變化。如前所述，熱敏電阻在 25°C 時的阻值為 5kΩ。

R₂ 的阻值為 10kΩ，在工作溫度范圍內保持恒定。通過添加并聯的 R₂，會在較小的工作溫度范圍內產生線性的阻值。對于此測量，這是可以接受的，因?yàn)榕c熱電偶測量溫度相比，冷端溫度處于適中的值。

在將 R₂ 與熱敏電阻并聯時添加 R₁ 作為分壓器后，測量 R₁ 會為熱敏電阻測量提供正溫度系數（在熱敏電阻和 R₂ 上測量會產生負溫度系數）。熱敏電阻的線性化如圖 2-11 所示。

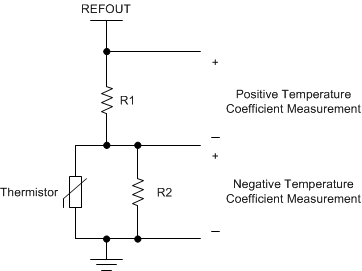

圖 2-11 使用并聯電阻和分壓器對熱敏電阻進行線性化

這種測量很可能不需要 PGA 放大。如果啟用了 PGA，請確保在工作溫度范圍內獲得的此測量值處于 PGA 的絕對和共模輸入范圍內。請注意，許多 PGA 無法測量接地節點。在此示例中，ADC 測量了 R₁ 上的正溫度系數電壓。如果需要負溫度系數測量，則 R₁ 應放置在底部并與接地節點相連，同時 REFOUT 將驅動熱敏電阻和 R₂ 的并聯組合。

為 R₁ 選擇 5kΩ 的阻值時，在 25°C 的溫度下，輸出電壓（在 R₁ 上測量）為 1.024V。這種情況下，假設基準電壓為 2.048V。從熱敏電阻電路測得的輸出電壓如圖 2-12 所示。

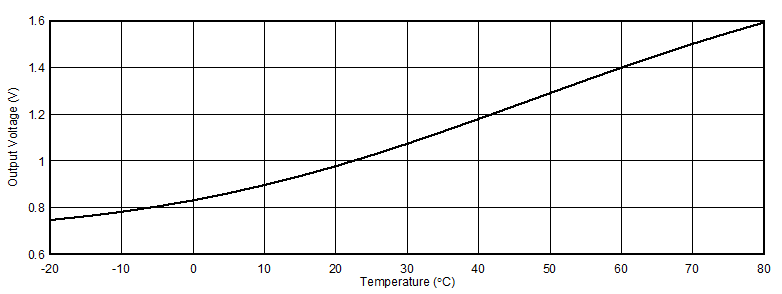

圖 2-12 熱敏電阻電路的線性化輸出

可以調整溫度響應，以便在不同溫度下使結果更加線性。調整 R₁ 可以針對較高或較低溫度設置理想的線性度來簡化計算，獲得冷端溫度的理想靈敏度。在此示例中，測量線性度在 40°C 至 50°C 范圍內較好，要使非線性度更接近室溫，請?jiān)龃?R₁ 的值。
