1.2.3 熱電偶結構

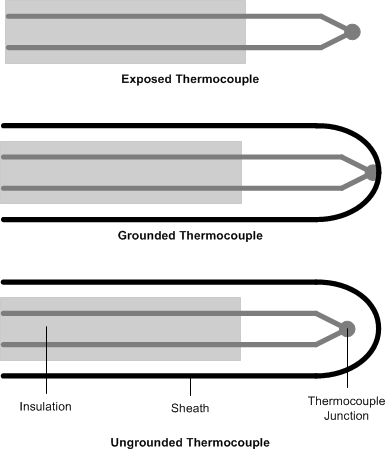

如圖 1-3 所示，熱電偶有多種不同的構造類型。熱電偶引線由絕緣層保護，并且通常在熱電偶結尖端有保護套可保護傳感器元件。
圖 1-3 熱電偶結構類型不帶保護套的熱電偶稱為裸露的熱電偶。這樣可以使用小型傳感器，直接從被測物體傳熱。這種類型的熱電偶可提供快速的傳感器響應。
在接地的熱電偶中，傳感器焊接在護套上。此護套通常由金屬組成，因此可以進行傳熱，但會為惡劣和困難的環境提供額外的保護。不過，由于熱電偶焊接在金屬護套上，因此存在電接觸。這樣測量容易受到接地環路的噪聲影響。
未接地的熱電偶與護套隔離，因此在熱電偶與被測物體之間增加一個絕緣層。由于存在隔離層，這種類型的熱電偶具有最慢的溫度響應。
如前所述，由于金屬觸點具有出色的傳熱性，接地和裸露的熱電偶都具有更快的溫度響應。但是，通過直接金屬接觸，測量電路與熱電偶接觸的任何物體之間都會存在電接觸。這可能會導致測量出現接地環路問題。
如果電路的接地電位與熱電偶的觸點電位不同，則測量電路可能會中斷。例如，接地或裸露的熱電偶可能地面接地，這可能與 ADC 接地不同。這可能會導致各種問題，包括測量數據錯誤，甚至?xí)p壞電路。即使地面接地和 ADC 接地相同，熱電偶也可能不在 PGA 的范圍內。使用裸露或接地的熱電偶時，請確保熱電偶觸點不會破壞信號或測量的完整性。
