1.2.4 容差標準
溫度測量精度和范圍取決于所使用的熱電偶類型和制造商遵循的標準。IEC-EN 60584 中概述的國際電工委員會標準指明了賤金屬和貴金屬熱電偶的制造容差。ASTM E230 介紹了在美國使用的由美國測試與材料協會 (ASTM) 制定的平行標準。表 1-4 展示了基于不同標準和容差等級的不同熱電偶的容差。
| 熱電偶 類型 | 容差等級 | 溫度 范圍 (°C) | 熱電偶誤差 (°C) （兩列之間的較大者） | ||
|---|---|---|---|---|---|
| J | IEC-EN 60584-2 | 1 級 | –40 < T < 750 | ±1.5°C | ±(0.004 · |T|) |
| 2 級 | –40 < T < 750 | ±2.5° C | ±(0.0075 · |T|) | ||
| 3 級 | - | - | - | ||
| ASTM E230 ANSI MC96.1 | 特殊 | 0 < T < 750 | ±1.1°C | ±(0.004 · |T|) | |
| 標準 | 0 < T < 750 | ±2.2°C | ±(0.0075 · |T|) | ||
| K | IEC-EN 60584-2 | 1 級 | –40 < T < 1000 | ±1.5°C | ±(0.004 · |T|) |
| 2 級 | –40 < T < 1200 | ±2.5° C | ±(0.0075 · |T|) | ||
| 3 級 | –200 < T < 40 | ±2.5° C | ±(0.015 · |T|) | ||
| ASTM E230 ANSI MC96.1 | 特殊 | 0 < T < 1250 | ±1.1°C | ±(0.004 · |T|) | |
| 標準 | –200 < T < 0 0 < T < 1250 | ±2.2°C ±2.2°C | ±(0.02 · |T|) ±(0.0075 · |T|) | ||
| T | IEC-EN 60584-2 | 1 級 | –40 < T < 350 | ±0.5°C | ±(0.004 · |T|) |
| 2 級 | –40 < T < 350 | ±1.0°C | ±(0.0075 · |T|) | ||
| 3 級 | –200 < T < 40 | ±1.0°C | ±(0.015 · |T|) | ||
| ASTM E230 ANSI MC96.1 | 特殊 | –200 < T < 0 0 < T < 350 | ±0.5°C ±0.5°C | ±(0.008 · |T|) ±(0.004 · |T|) | |
| 標準 | –200 < T < 0 0 < T < 350 | ±1.0°C ±1.0°C | ±(0.015 · |T|) ±(0.0075 · |T|) | ||
| E | IEC-EN 60584-2 | 1 級 | –40 < T < 800 | ±1.5°C | ±(0.004 · |T|) |
| 2 級 | –40 < T < 900 | ±2.5° C | ±(0.0075 · |T|) | ||
| 3 級 | –200 < T < 40 | ±2.5° C | ±(0.015 · |T|) | ||
| ASTM E230 ANSI MC96.1 | 特殊 | –200 < T < 0 0 < T < 900 | ±1.0°C ±1.0°C | ±(0.005 · |T|) ±(0.004 · |T|) | |
| 標準 | –200 < T < 0 0 < T < 900 | ±1.7°C ±1.7°C | ±(0.01 · |T|) ±(0.005 · |T|) | ||
| S | IEC-EN 60584-2 | 1 級 | 0 < T < 1600 | ±1.0°C | ±[1 + 0.003 · (|T| – 1100)] |
| 2 級 | –40 < T < 1600 | ±1.5°C | ±(0.0025 · |T|) | ||
| 3 級 | - | - | - | ||
| ASTM E230 ANSI MC96.1 | 特殊 | 0 < T < 1450 | ±0.6°C | ±(0.001 · |T|) | |
| 標準 | 0 < T < 1450 | ±1.5°C | ±(0.0025 · |T|) | ||

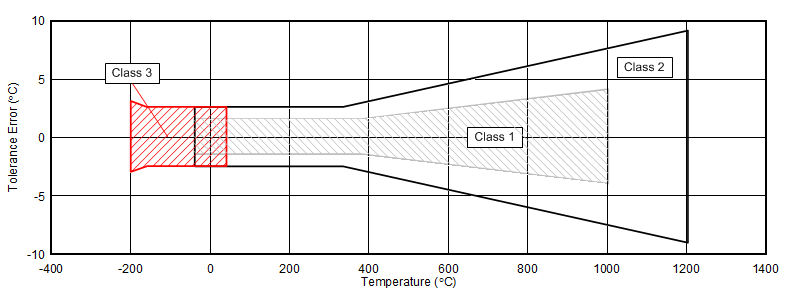

例如，圖 1-4 以圖形方式展示了具有 IEC-EN 60584-2 容差等級的 K 型熱電偶的誤差。在更高的溫度下，熱電偶誤差會明顯增大。
圖 1-4 K 型 IEC-EN 60584-2 容差等級誤差熱電偶的誤差范圍很廣，具體取決于容差等級。但是，這些熱電偶的誤差容限基本都優于 ±1°C 的熱電偶。因此，RTD 更適合需要更高精度和準確度的應用。通常使用 16 位 ADC 進行熱電偶測量，使用 24 位 ADC 進行 RTD 測量。
