1.4.5 轉換為溫度
轉換來自 ADC 的數據需要測量熱電偶電壓和冷端溫度。通常情況下，每個參數的測量是交錯進行的，旨在確保兩者的測量都是精確的。圖 1-7 中的流程圖展示了根據 ADC 測量值確定熱電偶實際溫度的轉換方法。

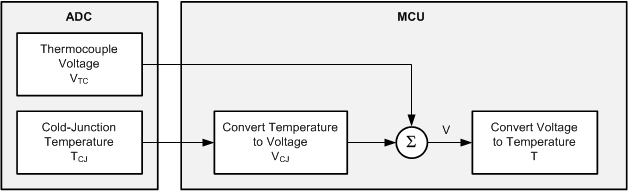

圖 1-7 熱電偶和冷端測量值轉換為溫度如前所述，冷端溫度 (TCJ) 首先轉換為熱電電壓 (VCJ)。然后，將此電壓與 ADC 測量的熱電偶電壓相加，其中
V = VCJ + VTC。該電壓總和會轉換為溫度以確定熱電偶傳感器的溫度。
通過節 1.2.2中所述的多項式方程可以計算從溫度到電壓或從電壓到溫度的轉換。系數可以存儲在微控制器中，以便在每次 ADC 轉換時進行這些計算。
處理器密集型計算的替代方法是使用查找表對這些多項式進行簡單的線性插值。溫度和電壓范圍可以均勻地分解以進行轉換。使用 ADS1118 進行精密熱電偶測量 介紹了如何使用具有不同表格條目數的查找表來計算熱電偶溫度。圖 1-8 展示了在 0°C 至 +500°C 內使用查找表對 K 型熱電偶進行線性插值時的預期轉換誤差。當查找表?xiàng)l目數超過 16 時，精度的提高越來越小。

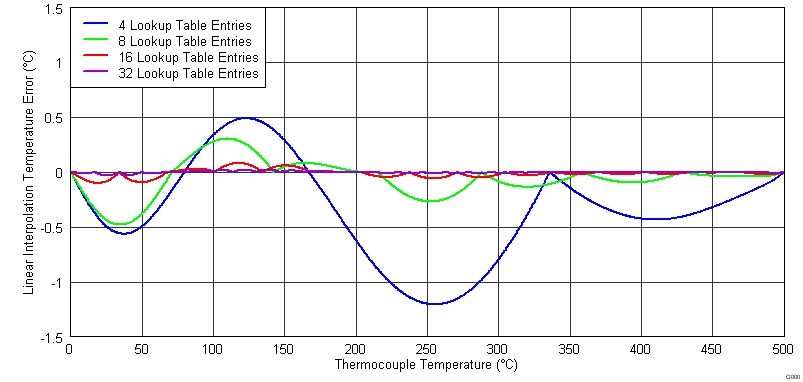

圖 1-8 使用各種查找表時的插值誤差比較
