1.1 塞貝克電壓
1820 年，托馬斯·約翰·塞貝克 (Thomas Johann Seebeck) 發現，加熱金屬棒的一端時，在整根金屬棒上都會產生電壓（稱為塞貝克電壓）。該電壓隨溫度而變化，并根據金屬棒所用的金屬類型而不同。通過在溫度檢測結點處聯接具有不同塞貝克電壓的不同金屬，可產生熱電偶電壓 (VTC)。
不同的金屬在溫度檢測結點 (TTC) 處連接將形成熱電偶。電壓是在基準溫度 (TCJ) 下通過兩種金屬測得的。熱電偶的引線需要處于相同的溫度，并且通常通過等溫塊連接到 ADC。圖 1-1 展示了一個由兩種不同金屬制成的熱電偶，熱電偶的引線連接到等溫塊。

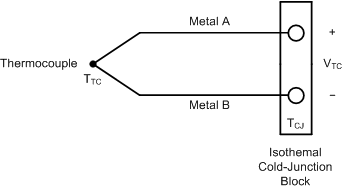

圖 1-1 熱電偶電壓熱電偶與等溫塊的連接對于溫度測量很重要。為了進行準確的熱電偶測量，不同金屬的回路引線必須處于相同的已知溫度。
兩種不同金屬之間的任何連接都會形成熱電偶結點。為避免產生意外的熱電偶結點，熱電偶與 ADC 之間的連接應簡單對稱。這些額外的結點會導致測量誤差。
當熱電偶信號連接到 ADC 集成電路時，路徑中的每次階躍都可能會遇到幾個額外的熱電偶。如果電路中存在溫度梯度，這將引發測量問題。從接線端子到焊料、到銅線、到 IC 引腳、到鍵合線、到芯片觸點的每個連接都會產生新的結點。但是，如果是差分信號，并且每對熱電偶都處于同一溫度，則熱電偶電壓會抵消，最終對測量沒有影響。對于高精度應用，用戶必須確保這些假設是正確的。使用差分輸入進行測量會產生意外的熱電偶電壓，如果熱電偶不靠近在一起，或者電路板或器件上存在熱梯度，這些電壓不會抵消。
