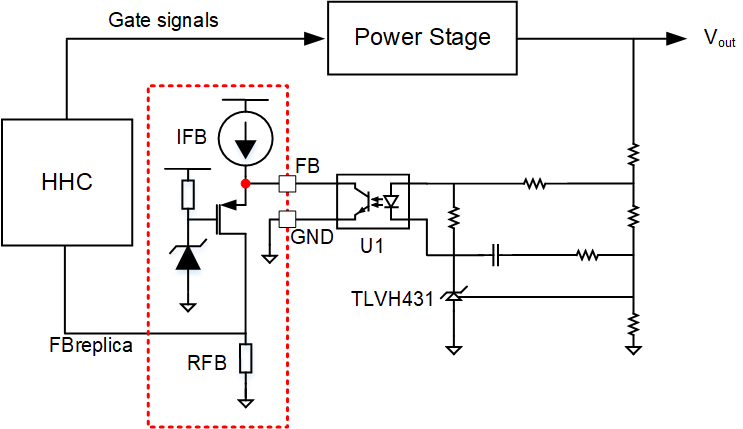

在混合遲滯控制下運行時，參考文獻 [8] 可導出 LLC 被控對象傳遞函數 $$\left(\frac{V_{out}(s)}{FBreplica(s)}\right)$$ 。Simplis 工具也可用于提取這些傳遞函數。這里使用了該方法。

當 UCC25640x EVM 功率級 [3] 在不同的輸入電壓和負載條件下運行時，可考慮用其提取增益圖。在圖 1-22 中，我們可以觀察到被控對象增益圖接近低頻區域中的單極響應。2 型補償器（補償器的零點需要位于被控對象的低頻極點下方）足以進行次級輸出電壓或電流調節。這里的低頻極點大概位于 $$f_p=\frac{1}{\pi R_L?C_{out}}$$ 其中 R_L 是負載電阻，C_out 是輸出電容。如果需要提高交叉頻率，則建議使用 3 型補償器，因?yàn)樵陬l率較高的區域，被控對象傳遞函數具有可使相位降級的雙極 [8]。
